今年以來，市面上的氮化鎵PD快充充電器如雨后春筍一樣，瞬間變得多了起來。除了老前輩ANKER、RAVPower之外，還新增了一些新選手，比如倍思、愛否開物、柚比、ROxANNE等。

前不久，愛否開物與倍思聯名推出了一款氮化鎵USB PD充電器，功率高達65W。同時，該充電器具備2個USB-C接口和1個USB-A接口。兼容性方面，能夠支持USB PD、QC、AFC、FCP、SCP、PE等多種快充協議。

得益于這款充電器內置了氮化鎵功率器件，所以其體積十分小巧。目前該款充電器的零售版已經面市，充電頭網也在第一時間就對這款產品進行了詳細的拆解，下面就為大家分享這款產品內部的用料和做工。

一、愛否開物1A2C 65W PD氮化鎵充電器開箱

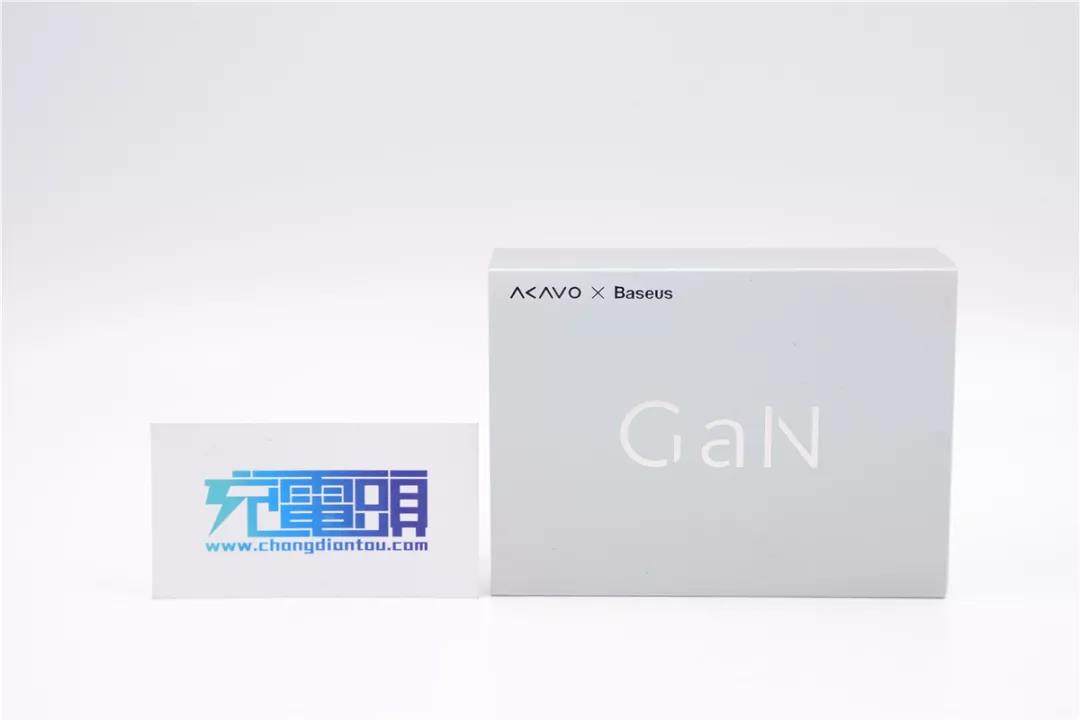

愛否開物1A2C 65W PD氮化鎵充電器采用了銀色紙盒包裝，正面左上角印有愛否開物與倍思聯名Logo，中間印制超大“GaN”字樣，意味該產品采用了氮化鎵功率器件。

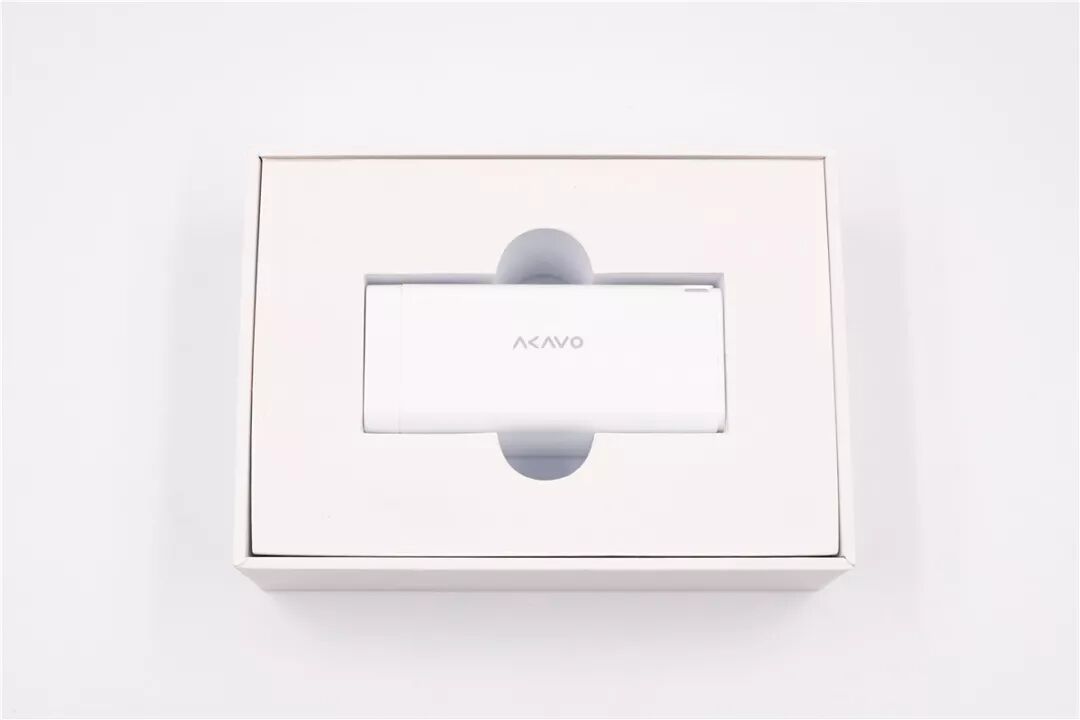

拆開包裝，使用泡棉作為內襯將充電器固定，保護措施到位。

愛否開物1A2C 65W PD氮化鎵充電器腰身印制開物Logo。

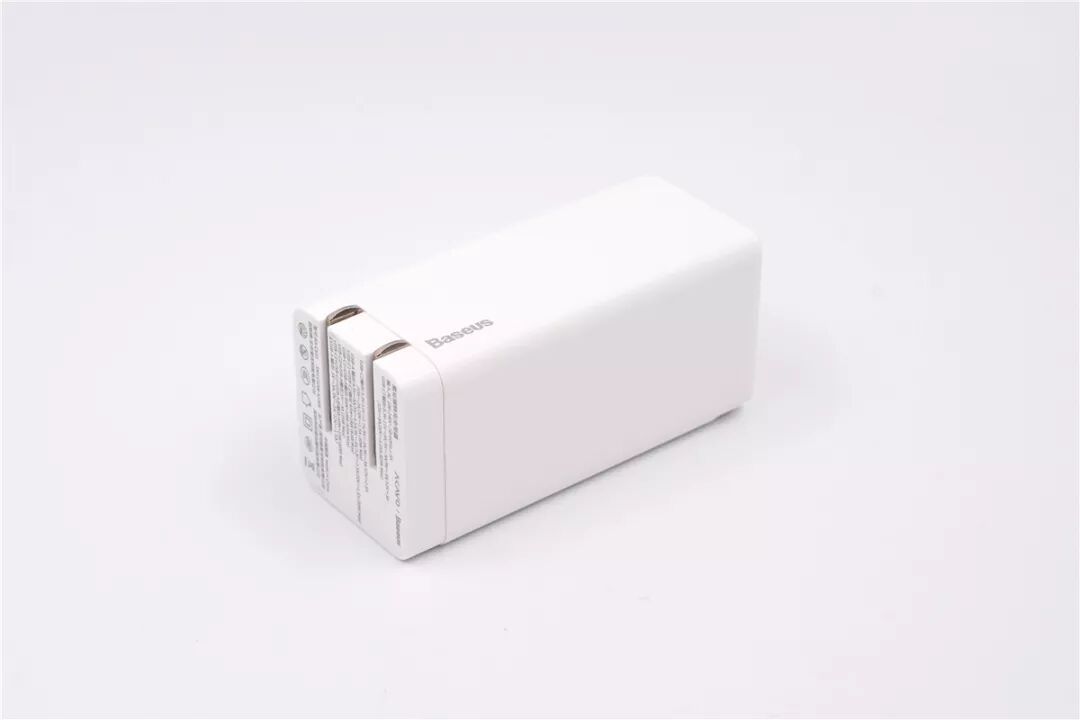

因為是聯名款，與之對面還印有倍思Logo。

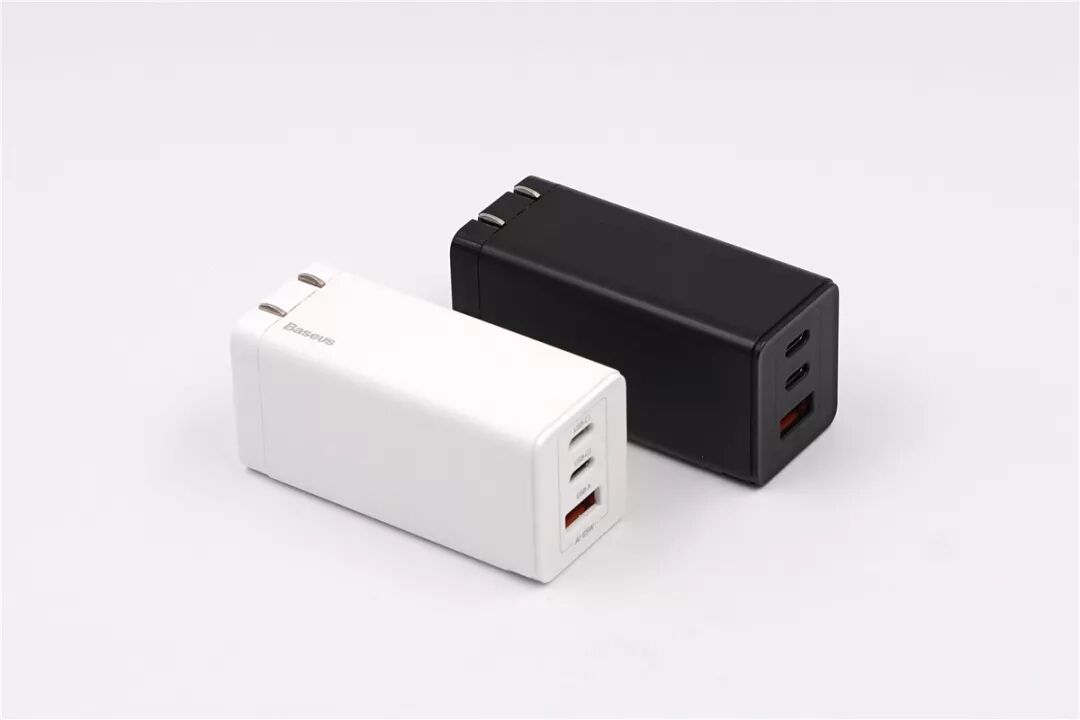

愛否開物1A2C 65W PD氮化鎵共有黑白兩種配色，本次為大家拆解的是白色款式。

充電器采用PC外殼材質，啞光質感，不易沾惹指紋。整體體型方正修長，腰身四側進行圓角過渡處理，增加握持柔和手感。充電器的插腳可折疊，收納攜帶十分方便。

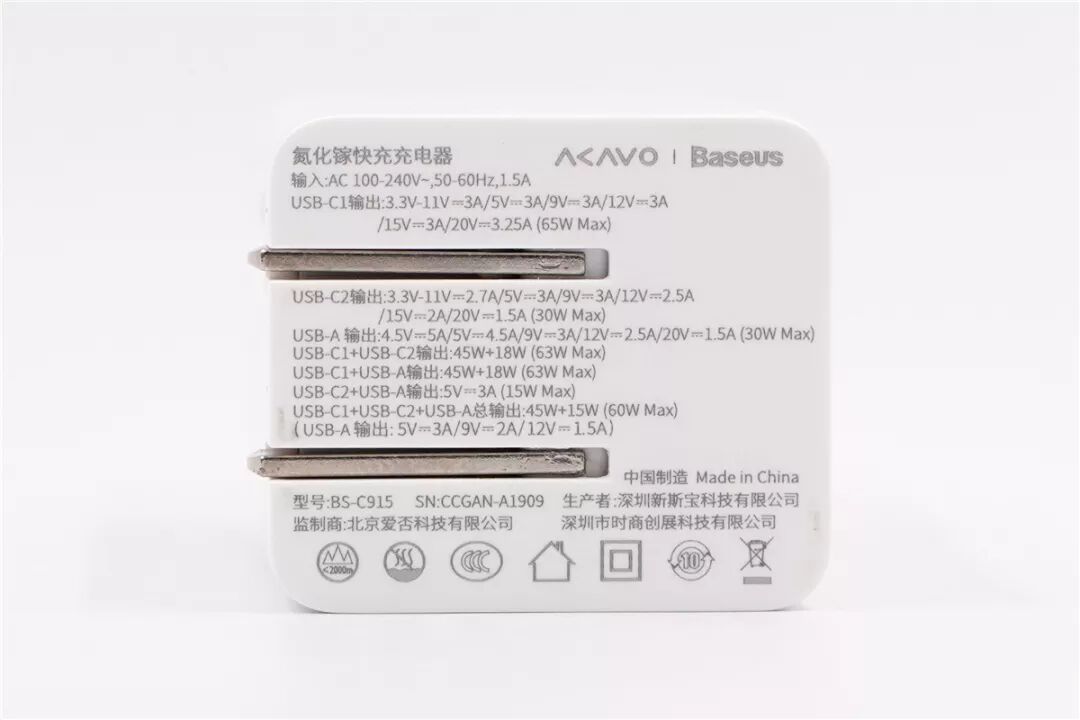

插腳端面印制充電器相信參數。

型號：BS-C915

輸入：AC 100-240V~，50/60Hz，1.5A

USB-C1輸出：3.3V-11V/3A、5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A Max

USB-C2輸出：3.3V-11V/2.7A、5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A Max

USB-A輸出：4.5V/5A、5V/4.5A、9V/3A、12V/2.5A、20V/1.5A

USB-C1+USB-C2輸出：45W+18W（63W）

USB-C1+USB-A輸出：45W+18W（63W）

USB-C2+USB-A輸出：5V/3A

USB-C1+USB-C2+USB-A總輸出：45W+15W（60W）

與插腳端對立面是充電器接口端面，愛否開物1A2C 65W PD氮化鎵充電器有2個USB-C、1個USB-C共3個輸出接口，每個接口的上方都有名稱標注。

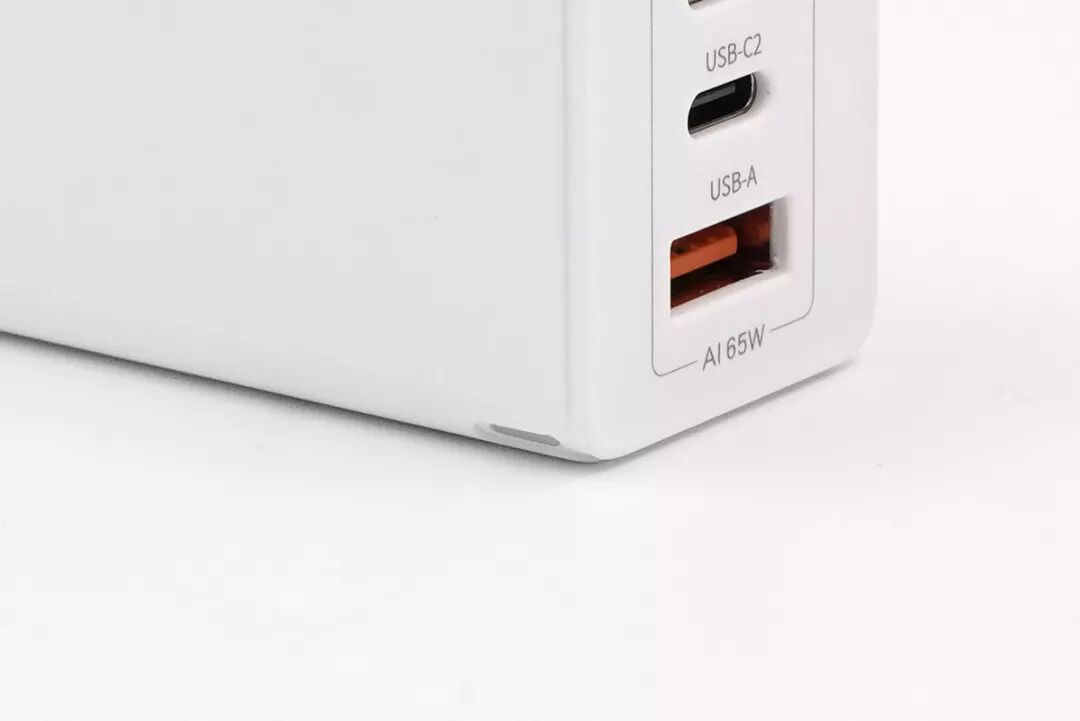

充電器接口端面左邊下方有一枚工作指示燈。

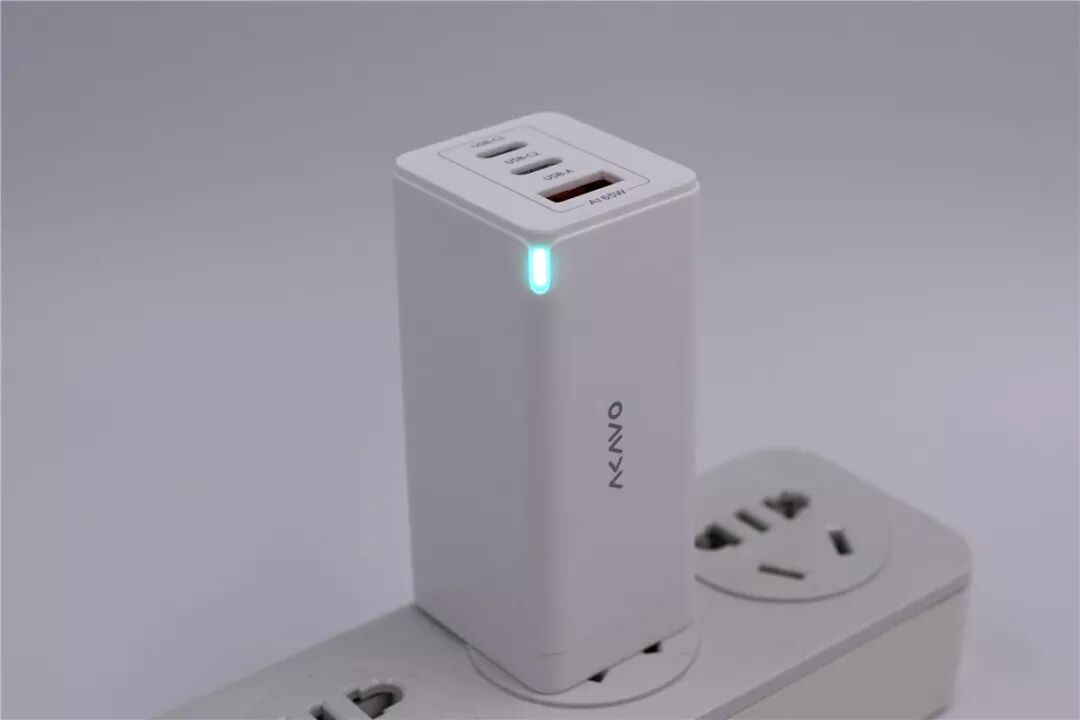

通電后指示燈亮冰藍色光源，十分的漂亮。

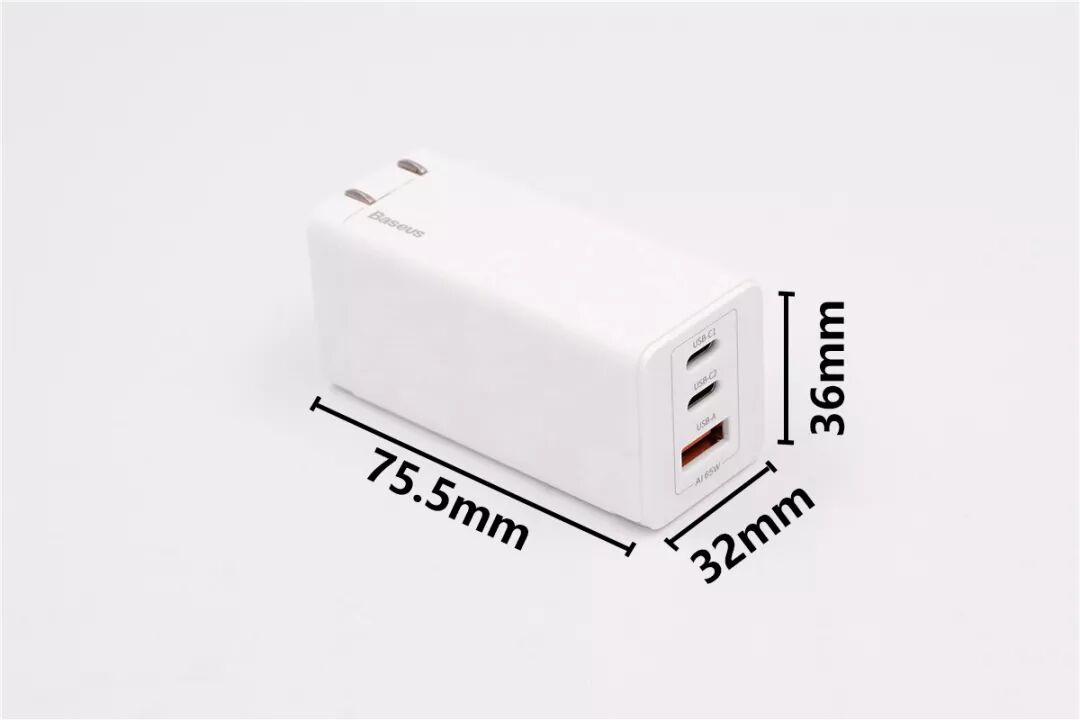

愛否開物1A2C 65W PD氮化鎵充電器三圍大小為：75.5mm*36mm*32mm。

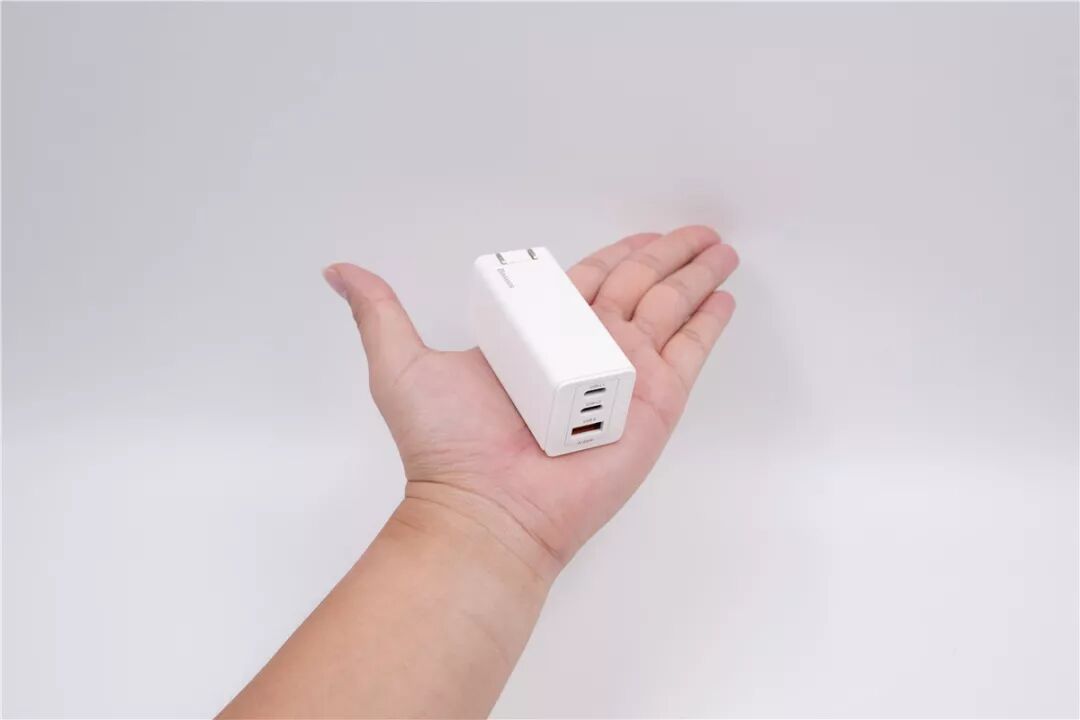

充電器似掌心般大小。

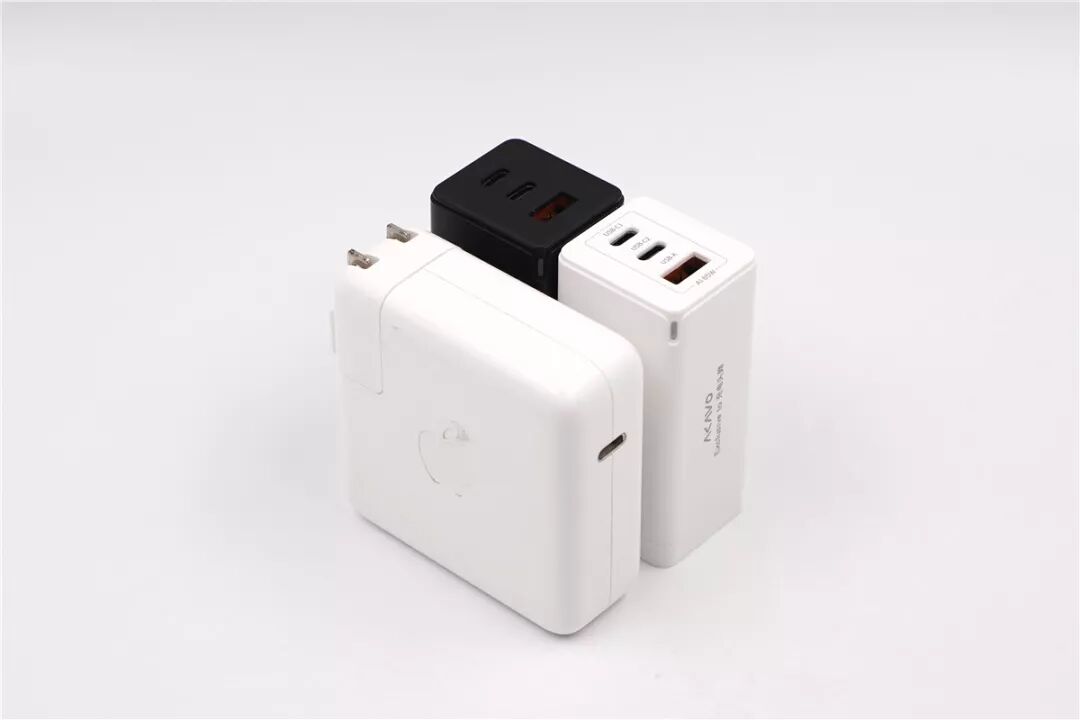

與蘋果61W PD充電器大小對比，兩枚愛否開物1A2C 65W PD氮化鎵充電器才相當于一枚蘋果61W PD充電器的體積。

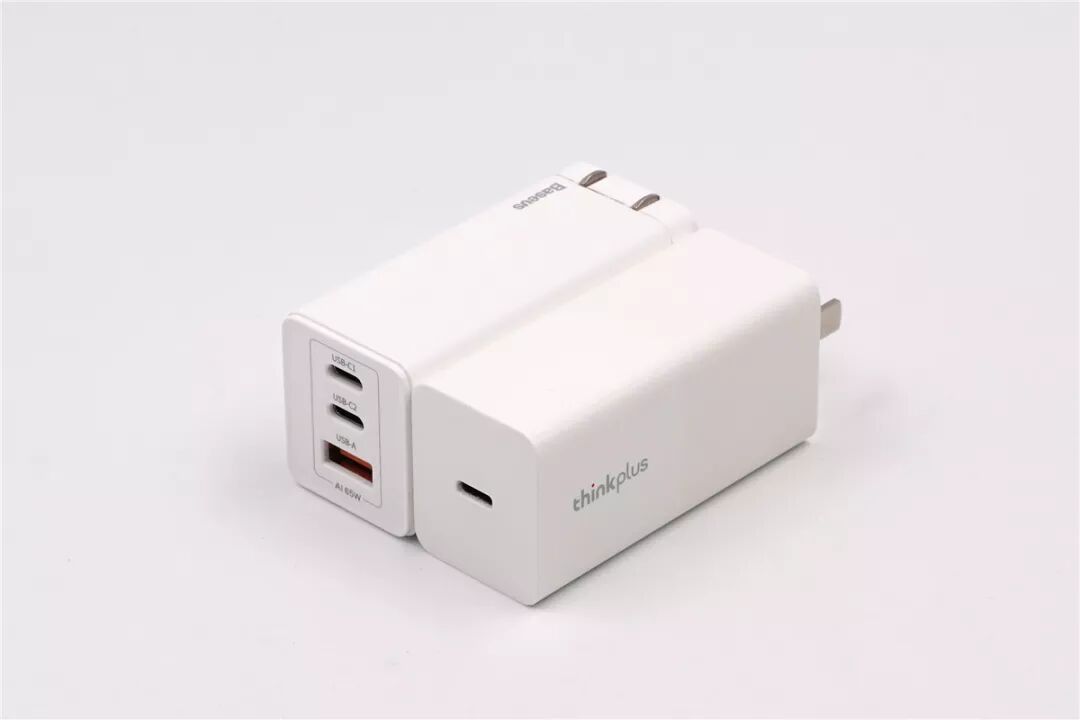

與thinkplus 65W PD充電器大小對比，兩者體型差不多大，但愛否開物1A2C 65W PD氮化鎵充電器具備三個USB輸出接口，并且插腳可折疊，綜合下來體積更具實用性。

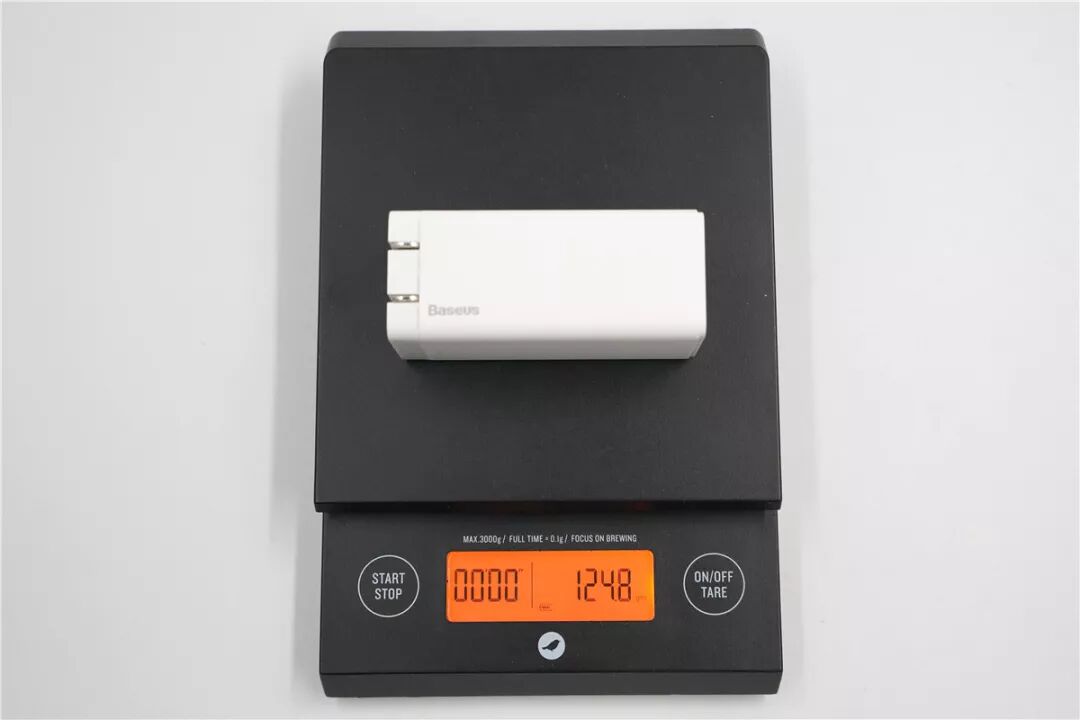

愛否開物1A2C 65W PD氮化鎵充電器重量為124.8g。

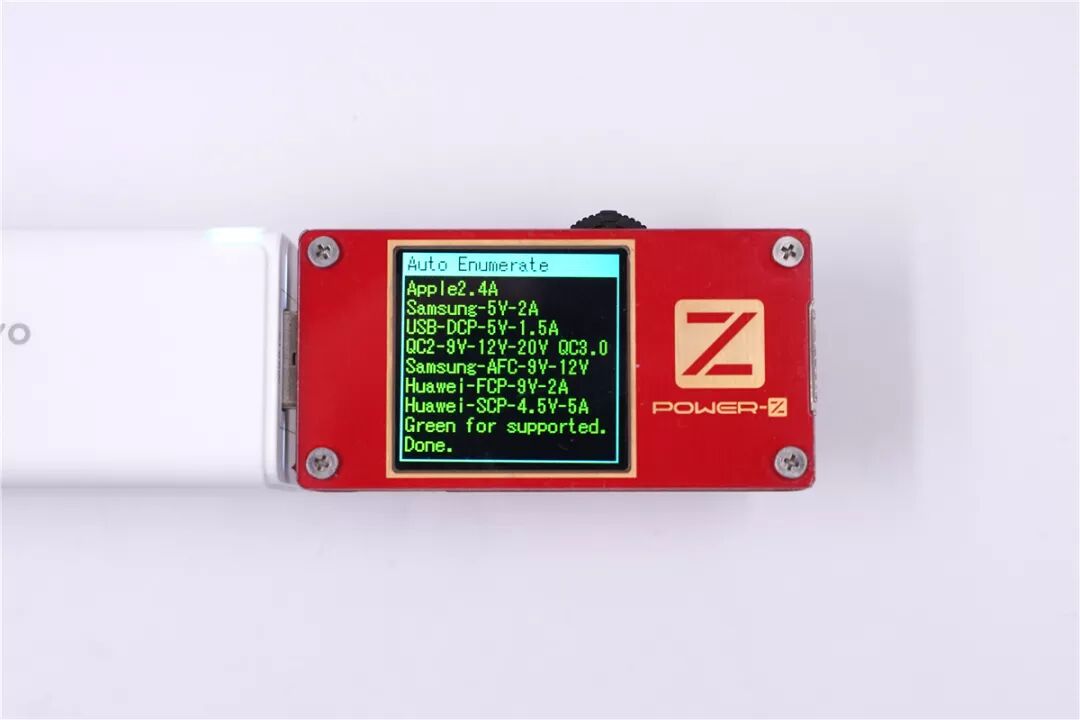

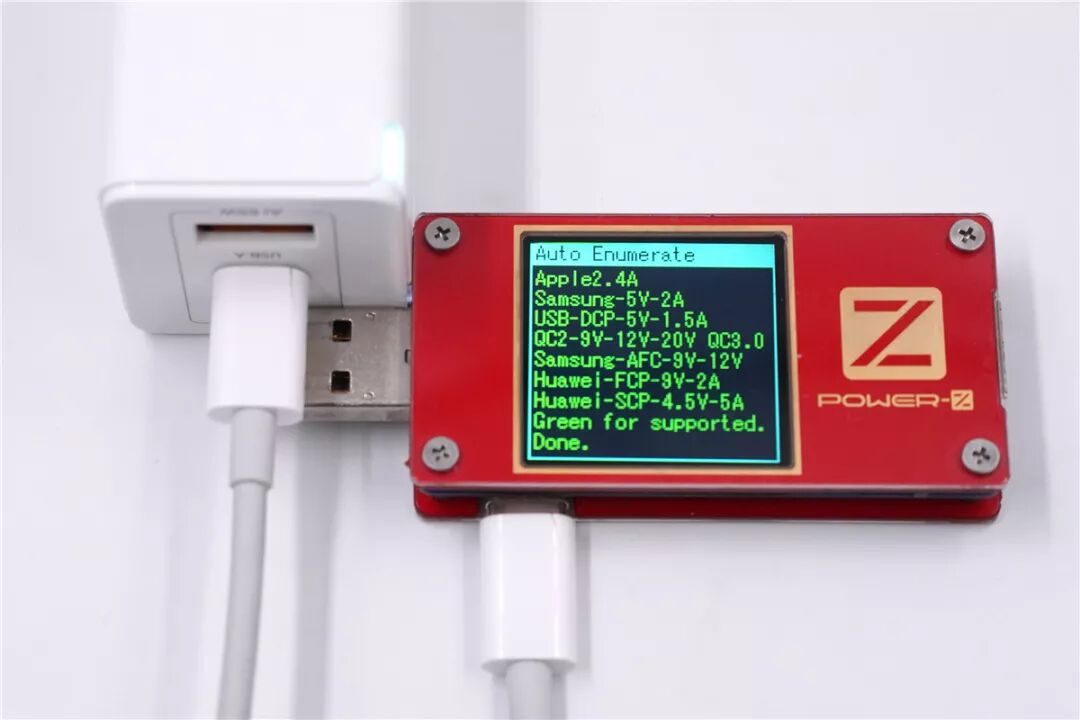

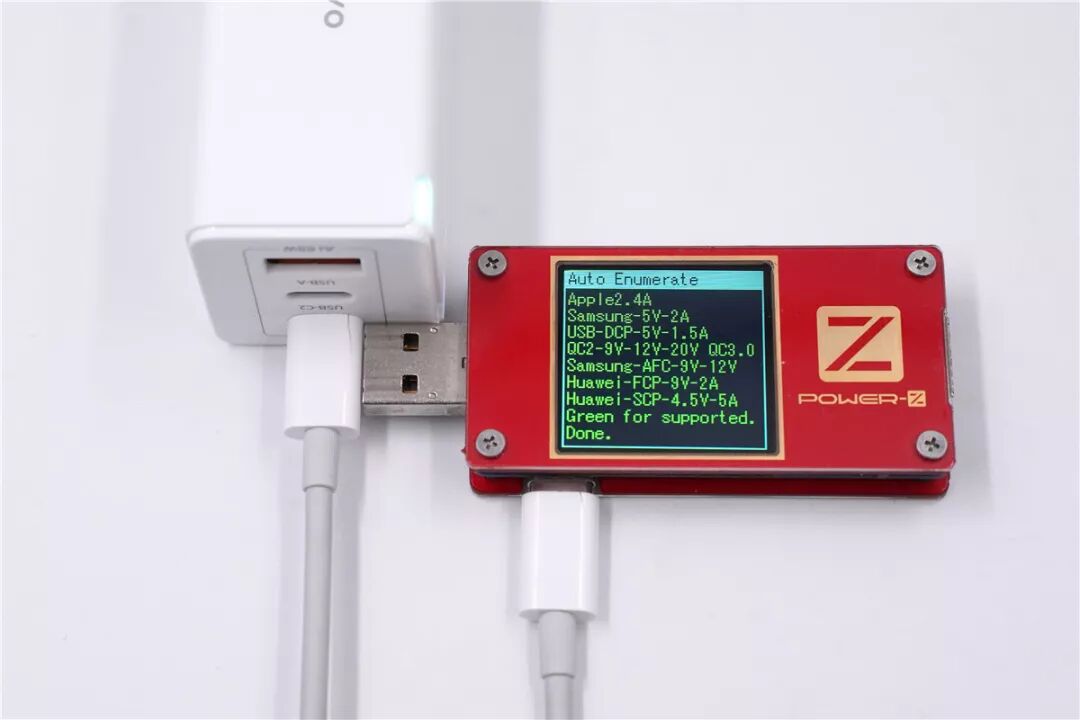

使用ChargerLAB POWER-Z KT001對充電器USB-A口進行協議檢測，測試表界面全綠，支持Apple 2.4A、DCP協議，以及QC 2.0、QC 3.0、AFC、FCP、SCP快充協議。

USB-C1口協議支持方面，同樣全綠，支持Apple 2.4A、DCP協議，以及QC 2.0、QC 3.0、AFC、FCP、SCP快充協議。

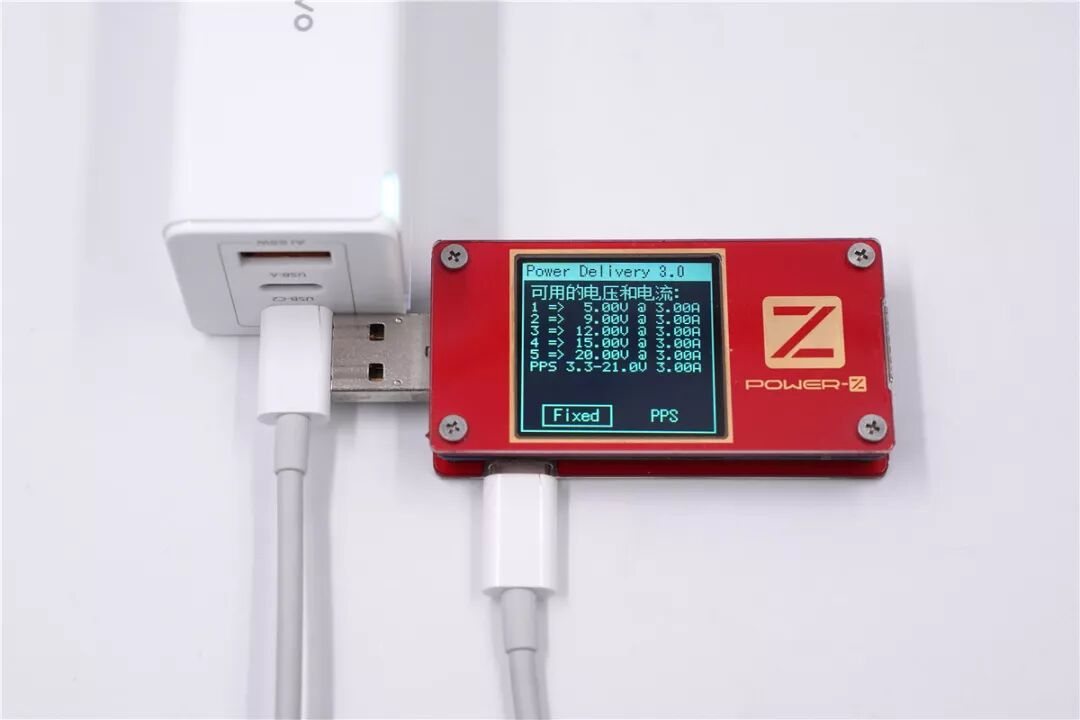

除此之外該口還支持USB PD 3.0 PPS快充協議，共有5V/3A、9V/3A、12V/3A、15V/3A、20V/3A 五個PD輸出檔位，以及3.3V-21V/3A一個PPS輸出檔位。

USB-C2口協議支持方面，也同樣全綠，支持Apple 2.4A、DCP協議，以及QC 2.0、QC 3.0、AFC、FCP、SCP快充協議。

除此之外該口還支持USB PD 3.0 PPS快充協議，共有5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A 五個PD輸出檔位，以及3.3V-11V/3A、3.3V-16V/2A 兩個PPS輸出檔位。

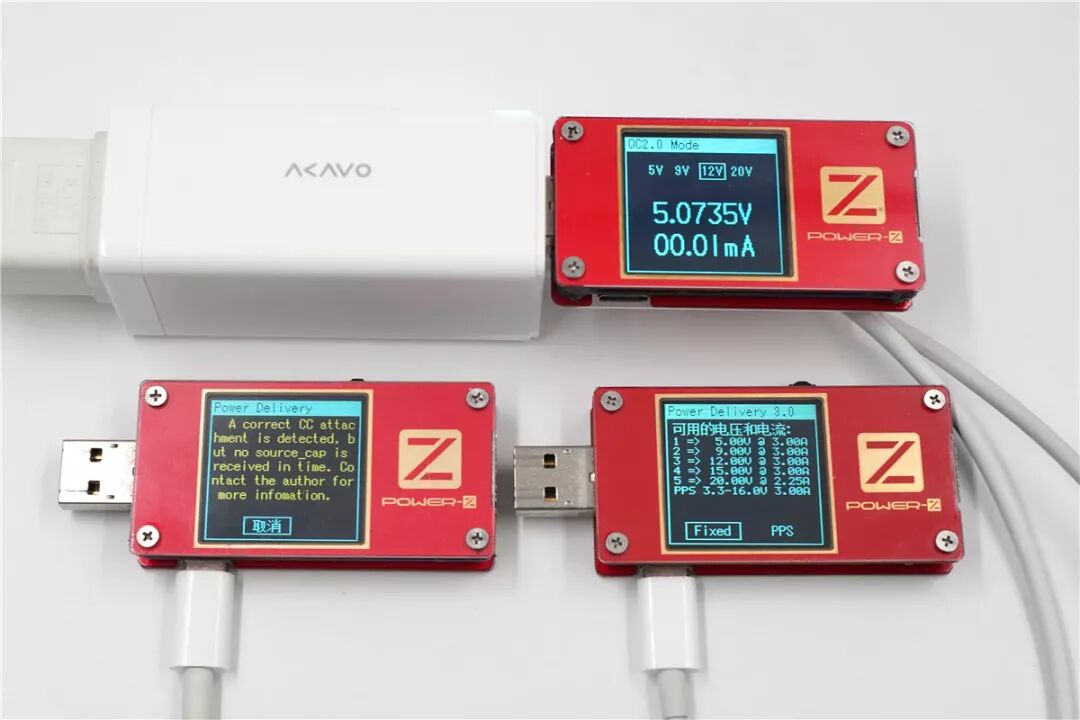

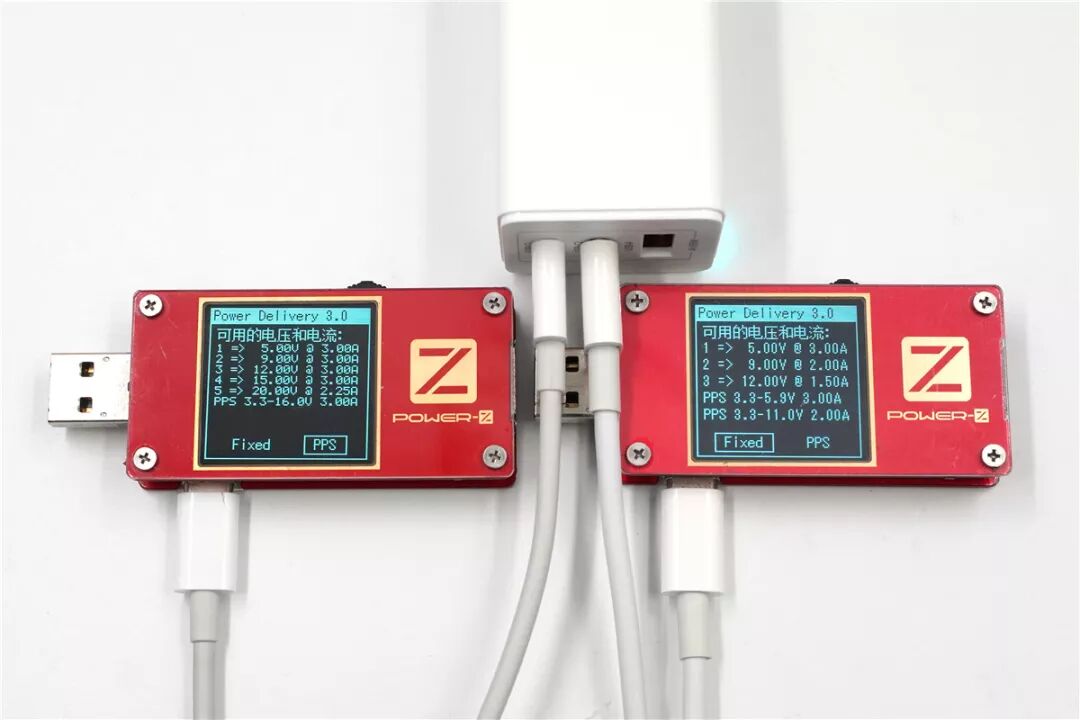

如果兩個USB-C口同時輸出，它們的USB PD輸出檔位會發生變化。

USB-C1輸出檔位會變成：

5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A以及3.3V-16V/3A

USB-C2輸出檔位會變成：

5V/3A、9V/2A、12V/1.5A以及3.3V-5.9V/3A、3.3V-11V/2A

兩個USB-C口的輸出能力會有所下降。

如果是USB-C1+USB-C2+USB-A三口同時輸出的情況下，USB-C2與USB-A均被鎖定到5V輸出無法開啟快充，USB-C1仍可開啟快充，最大PD功率45W，最大PPS功率48W。

二、愛否開物1A2C 65W PD氮化鎵充電器拆解

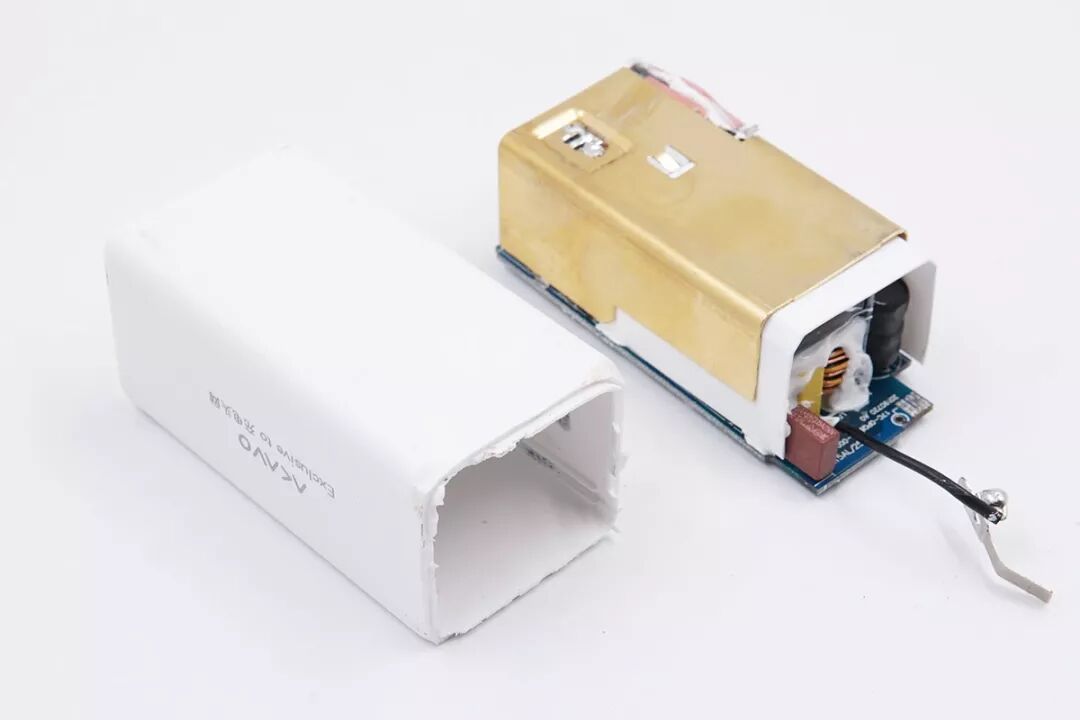

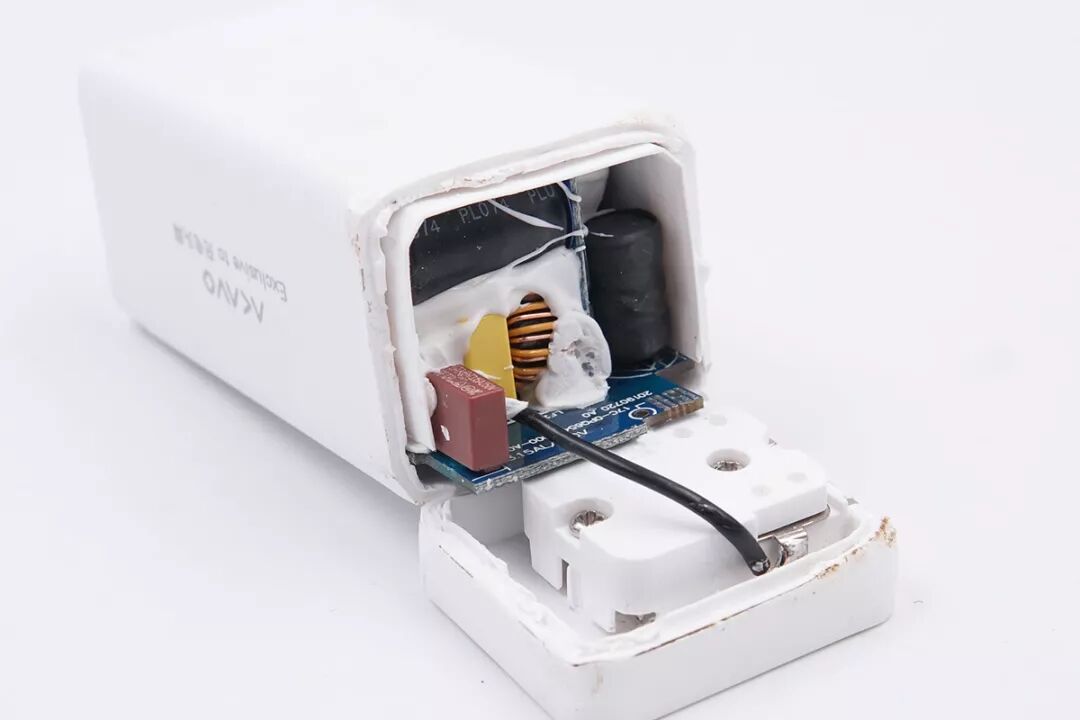

從AC插腳側打開充電器，外殼采用超聲波焊接，AC插腳內側一端直接采用彈片與PCB板接觸導通，另一端采用一根硅膠導線連接導通。

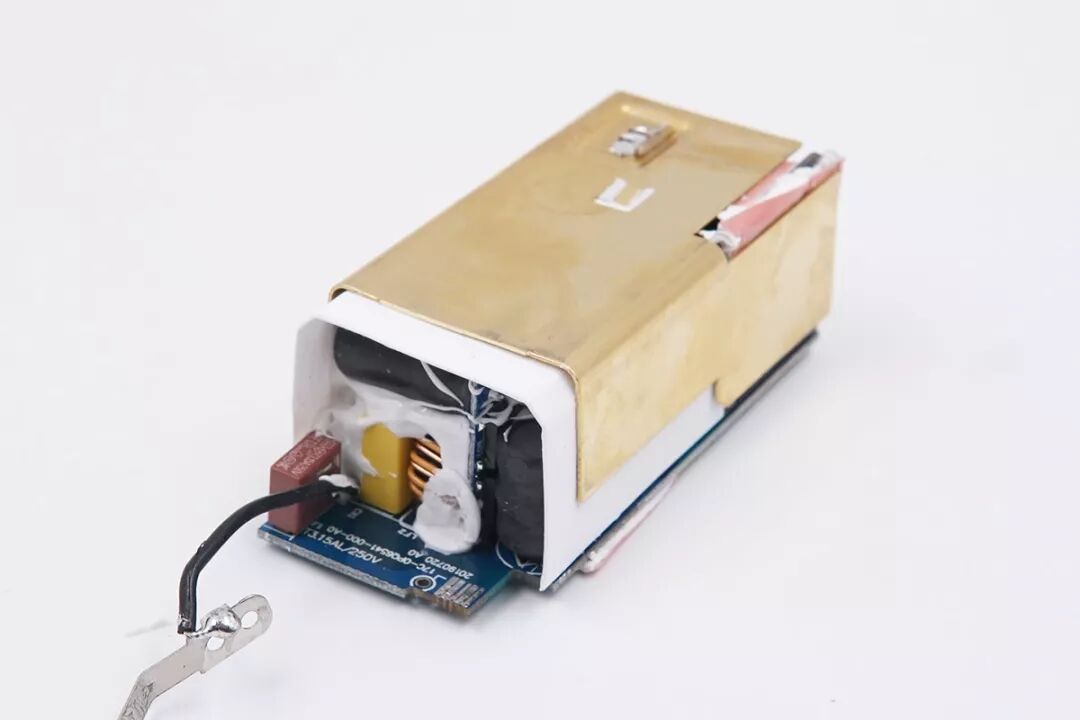

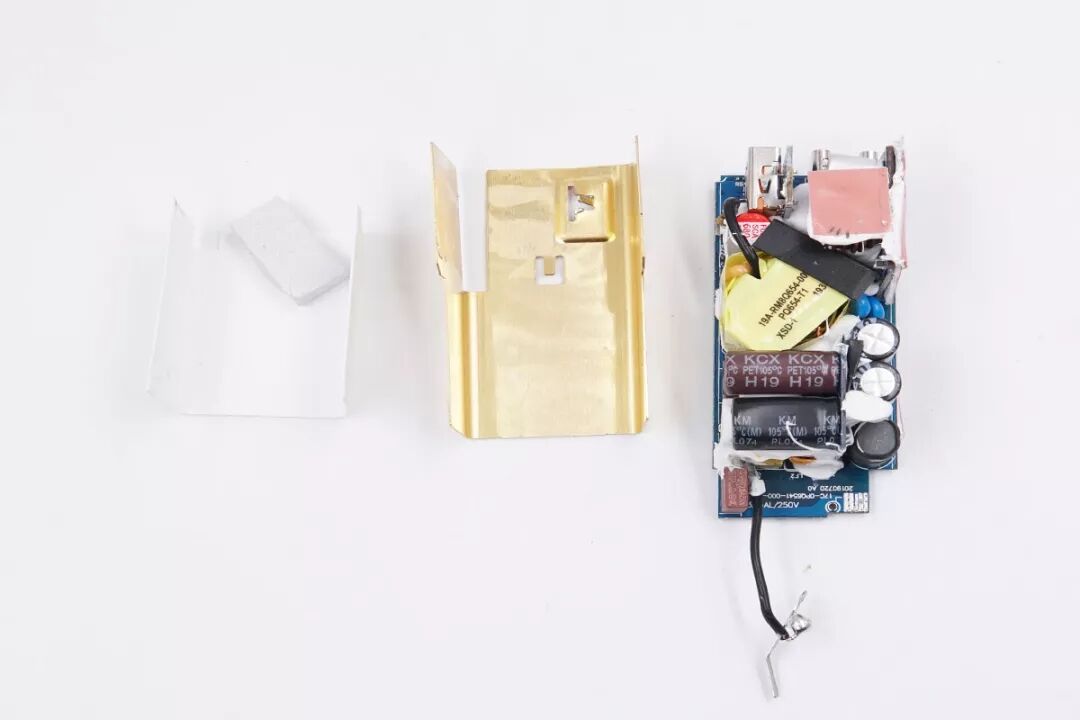

抽出內部PCBA模塊，外層使用了大面積的金屬導熱片。

金屬導熱片搭配塑料絕緣板將PCBA模塊的三個面包裹得非常嚴實，從輸入端可以看到，內部元器件之間注滿了導熱硅膠。

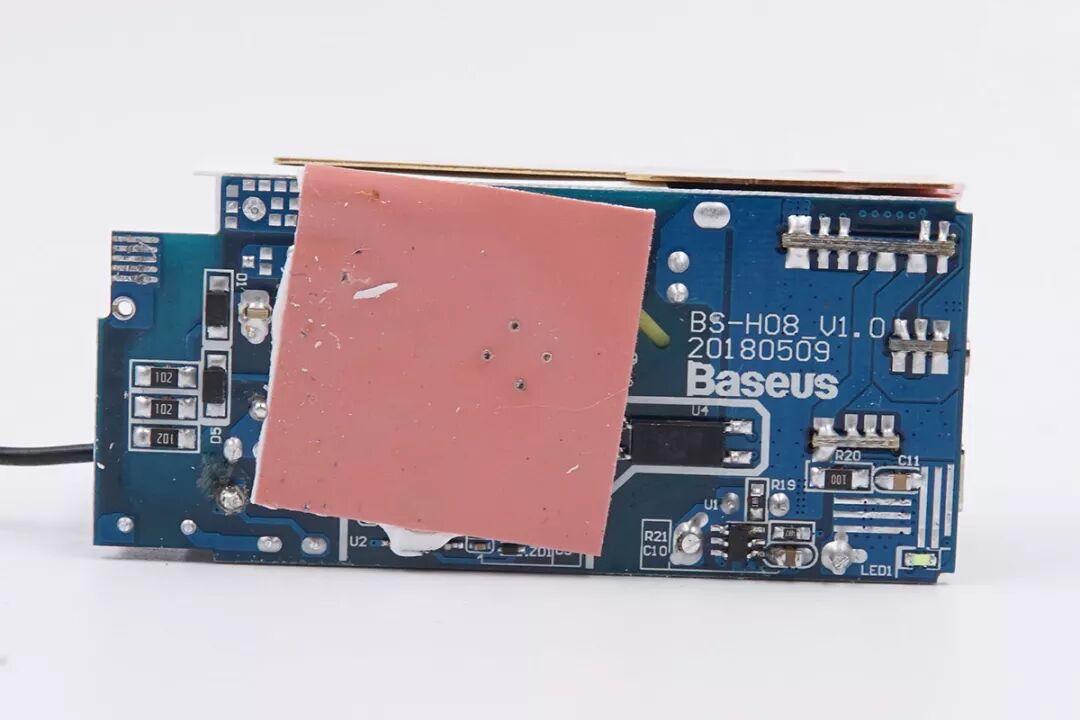

PCB板背面初級部分貼有很大一塊導熱墊，次級側印有Baseus的logo。

去掉導熱墊之后，PCB板初級側有一顆主控芯片和一顆氮化鎵芯片，次級側有一顆同步整流控制芯片；初次級之間預留了足夠的安全距離，并有鏤空設計；初次級之間設有光耦反饋元件。

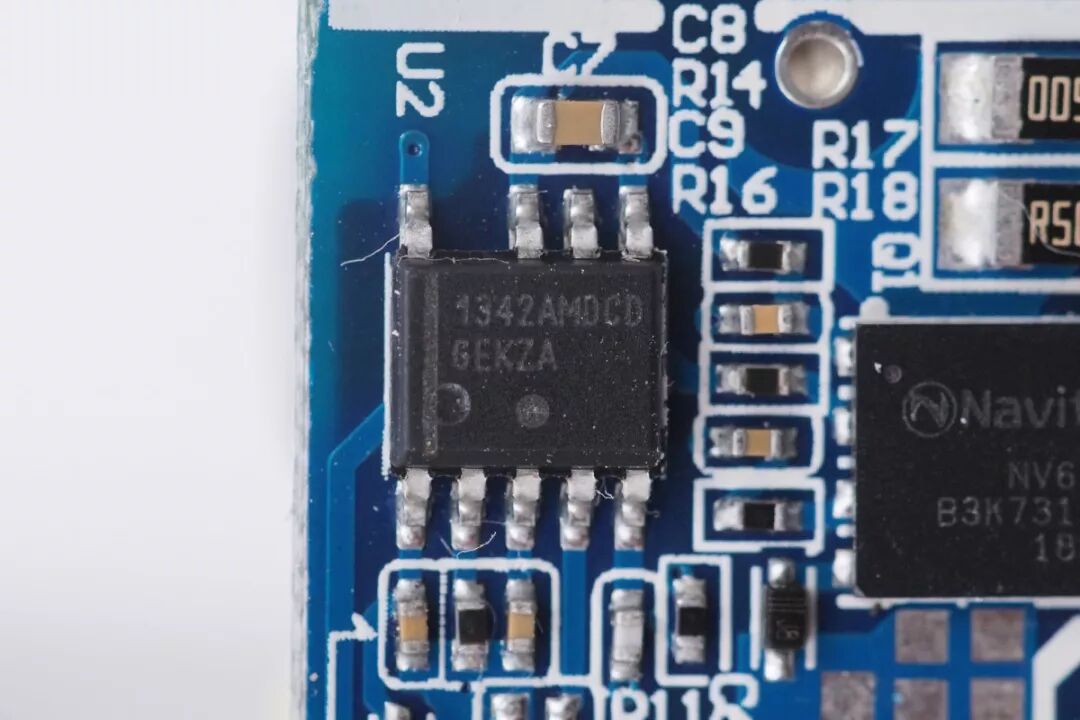

充電器主控芯片來自安森美，型號NCP1342。

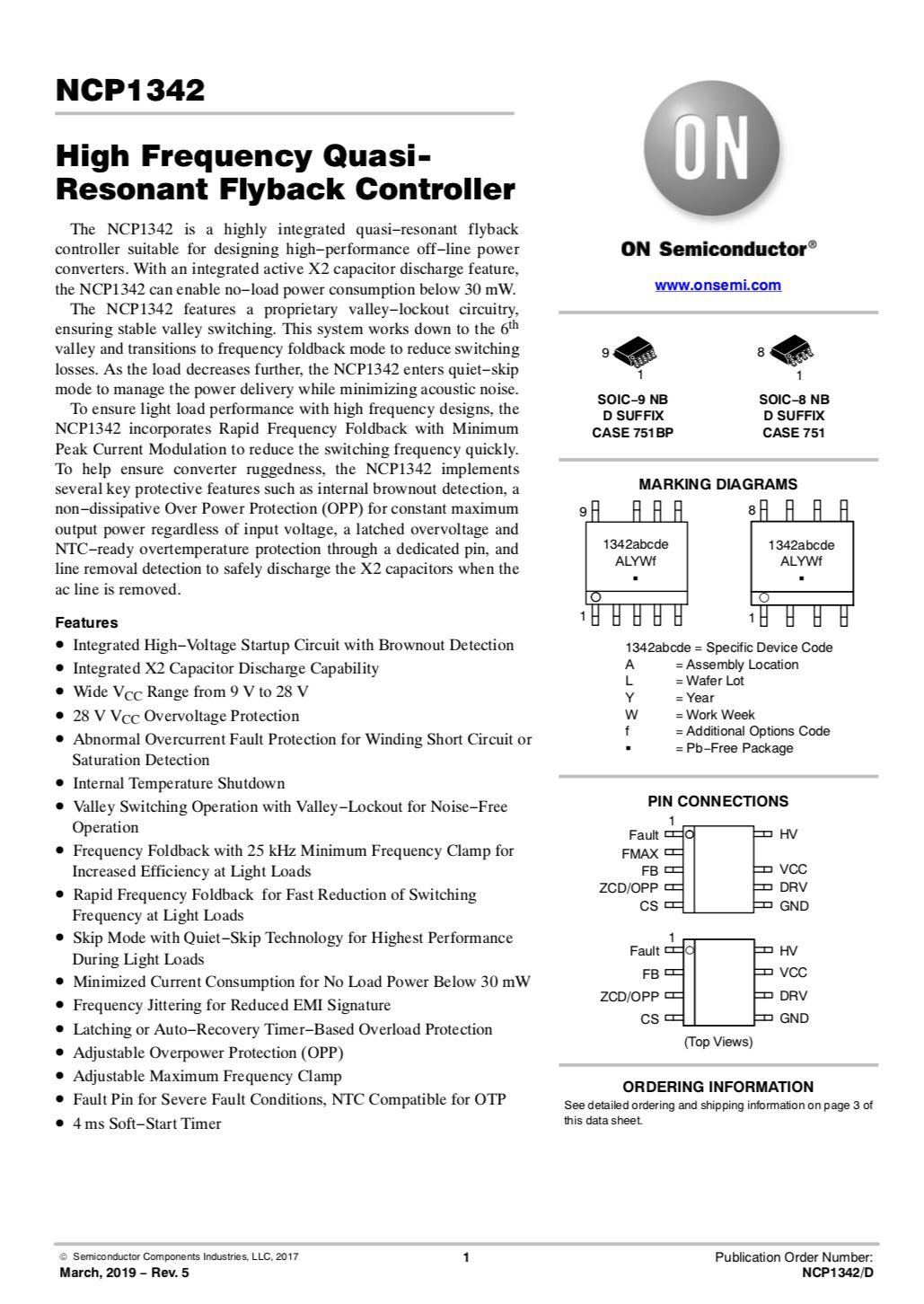

安森美NCP1342詳細規格資料。獲取詳細的Datasheet資料，請在微信公眾號后臺回復關鍵詞：NCP1342。

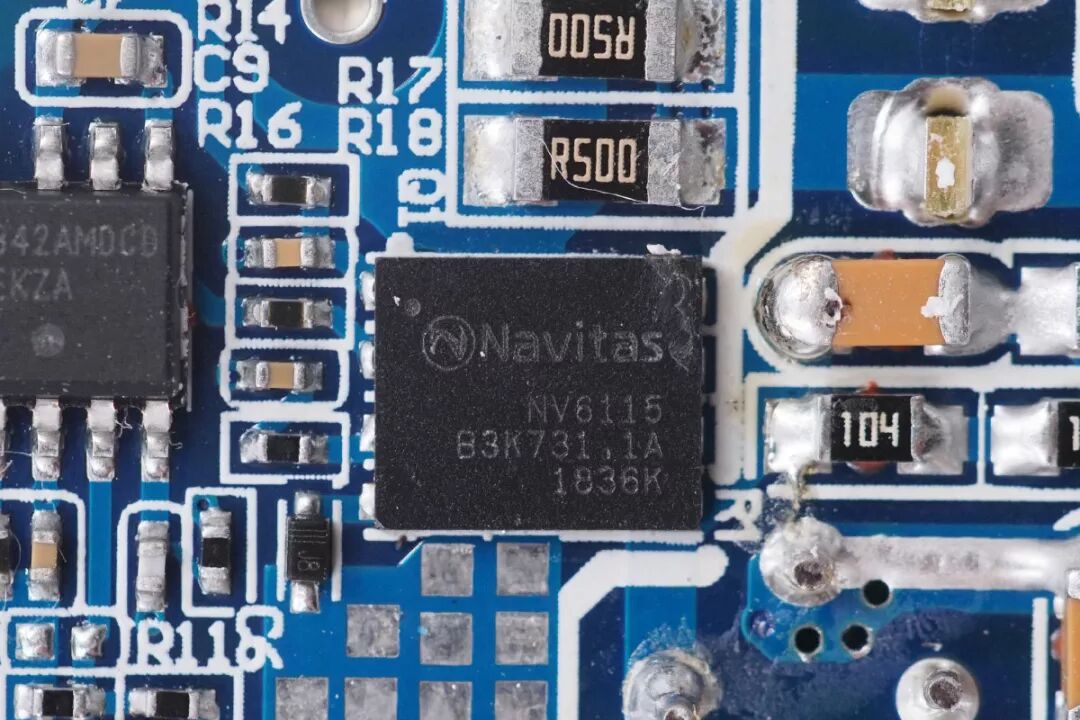

來自Navitas納微的GaNFast氮化鎵功率芯片NV6115。其內置驅動器以及復雜的邏輯控制電路，170mΩ導阻，耐壓650V，支持2MHz開關頻率，采用5*6mm QFN封裝，節省面積。

充電頭網了解到，納微NV6115此前已被Anker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器采用。

納微半導體 NV6115 詳細資料。獲取詳細的Datasheet資料，請在微信公眾號后臺回復關鍵詞：NV6115。

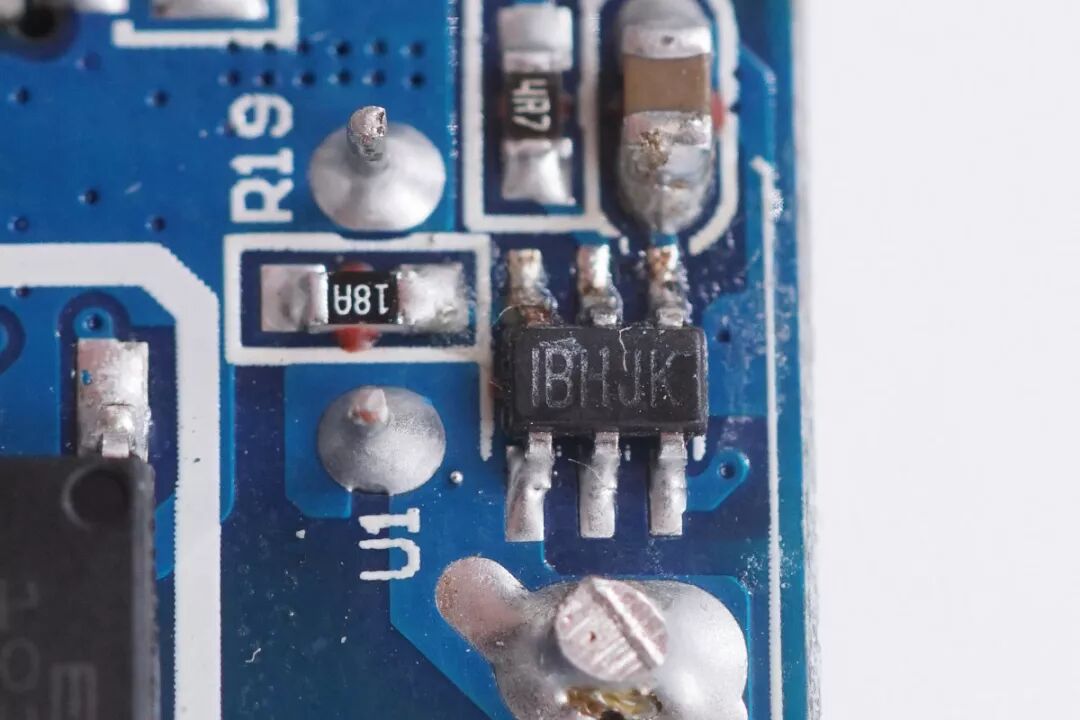

次級同步整流芯片絲印IBHJK來自MPS芯源半導體，型號MP6908。

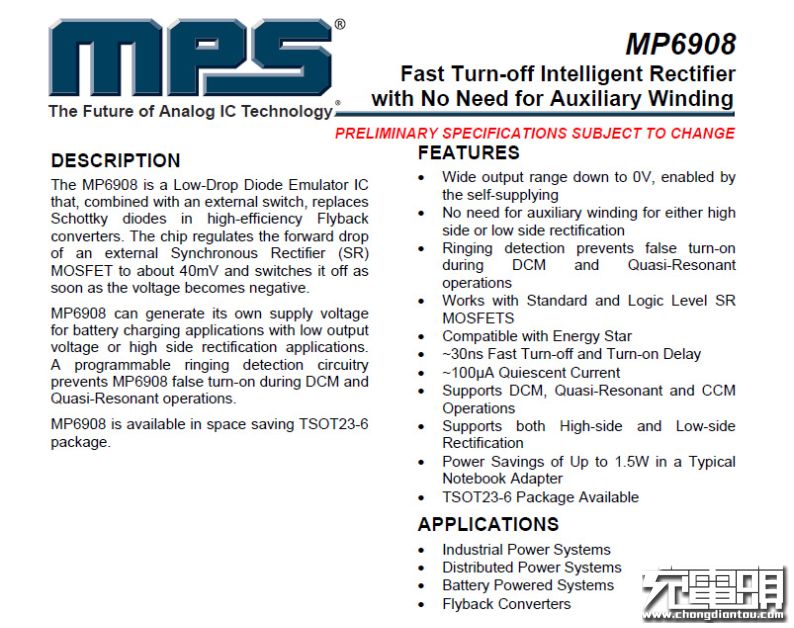

MP6908詳細規格參數。

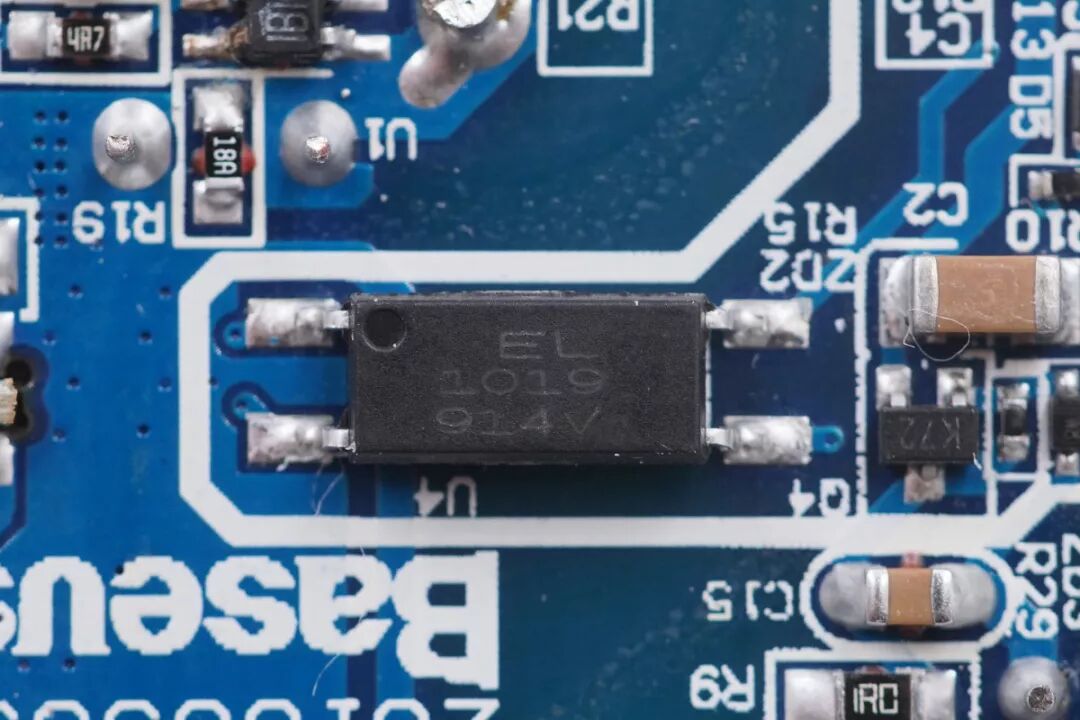

億光 EL1019的光電耦合器，用來反饋輸出電壓。

繼續拆開PCBA模塊外圍的金屬散熱片，內部插件元器件布局緊湊，并有硅膠固定。輸入端設有多顆電解電容濾波。

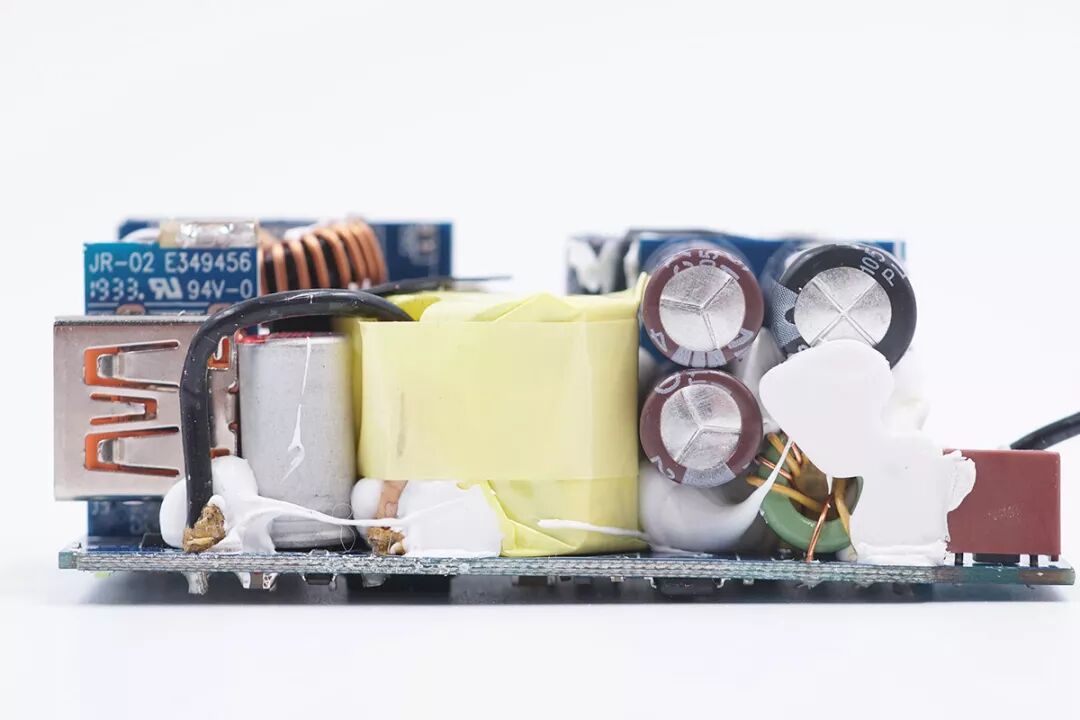

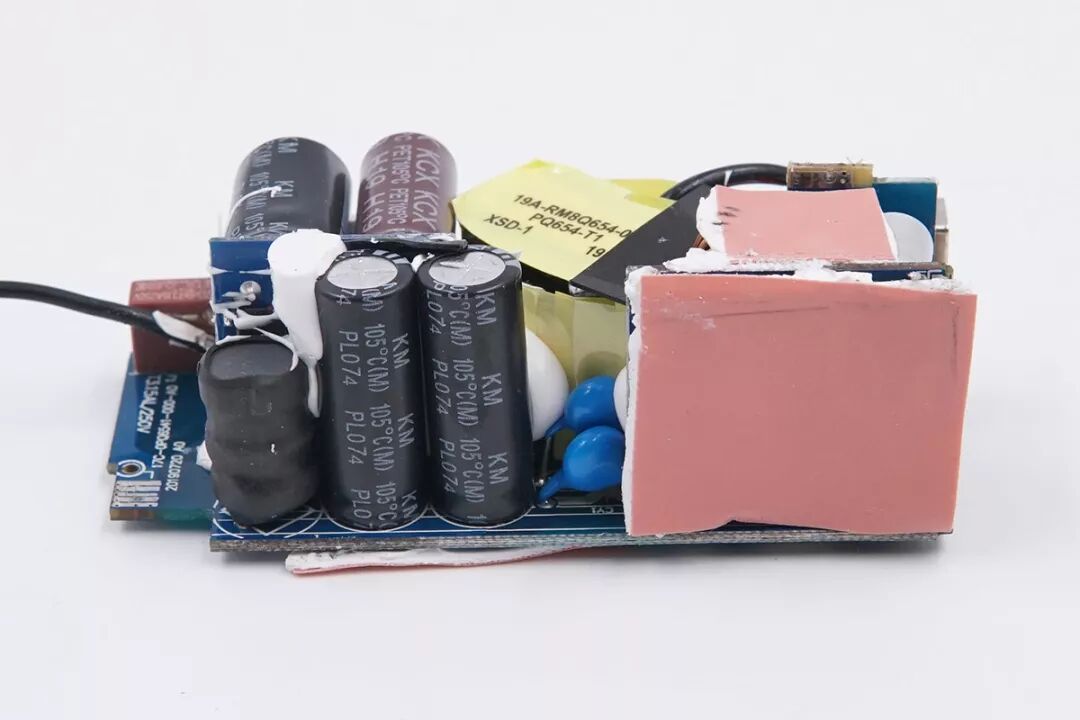

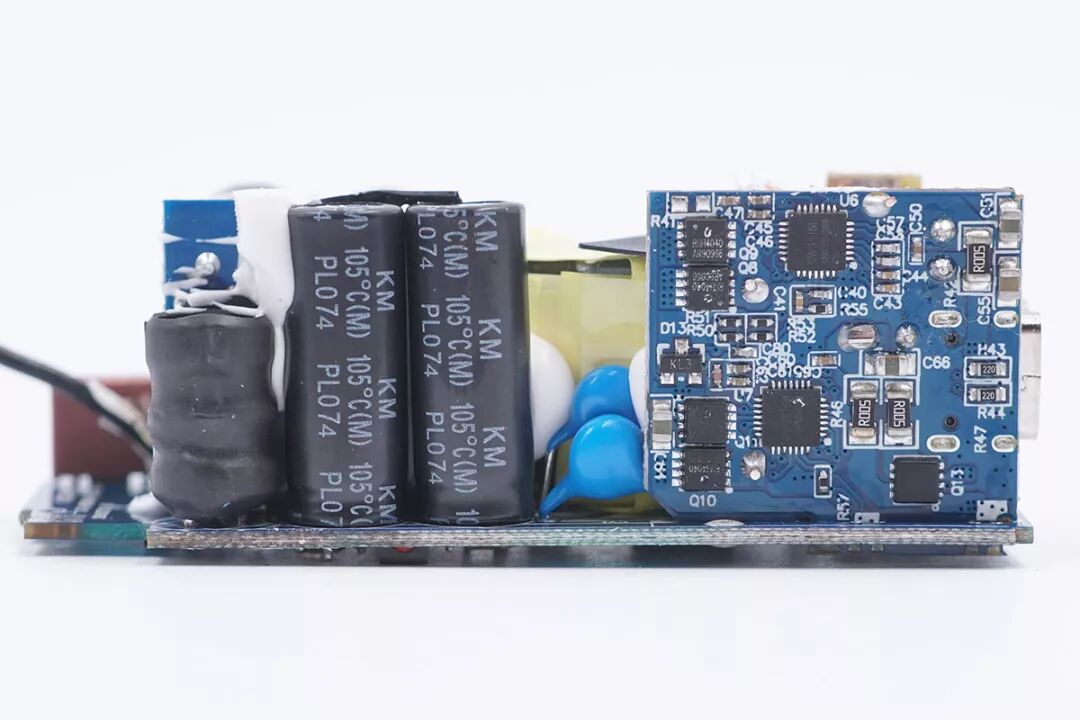

側面來看，輸入端兩顆電解電容立式安裝，次級側PCB板貼有導熱墊。

初次級之間設有兩顆抗干擾Y電容，次級采用二次降壓電路，次級PCB板垂直安裝在主控PCB板上。

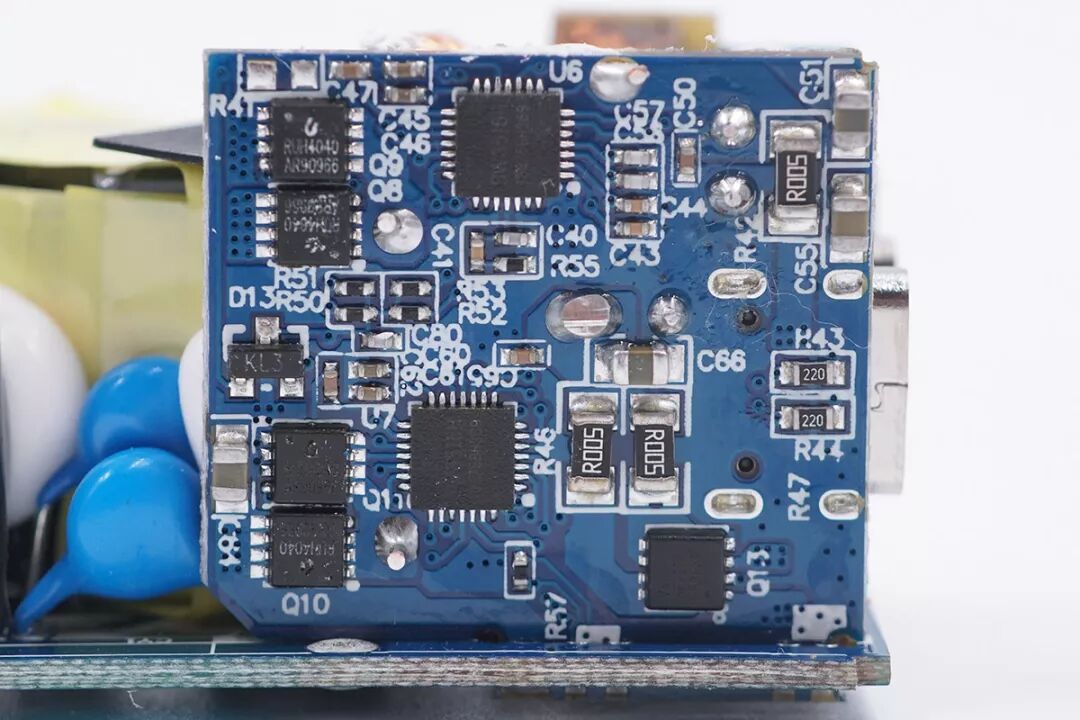

二次降壓電路一覽，由兩顆芯片分別搭配兩顆MOS完成獨立降壓輸出，右下角的一顆MOS為USB-C口的輸出VBUS開關。

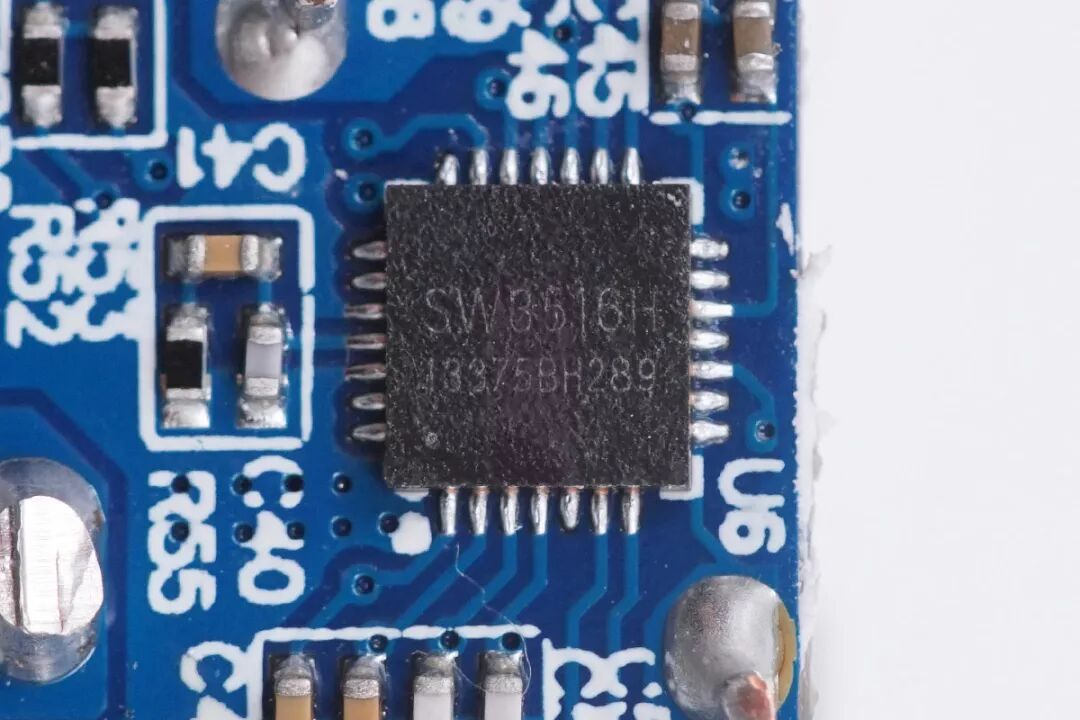

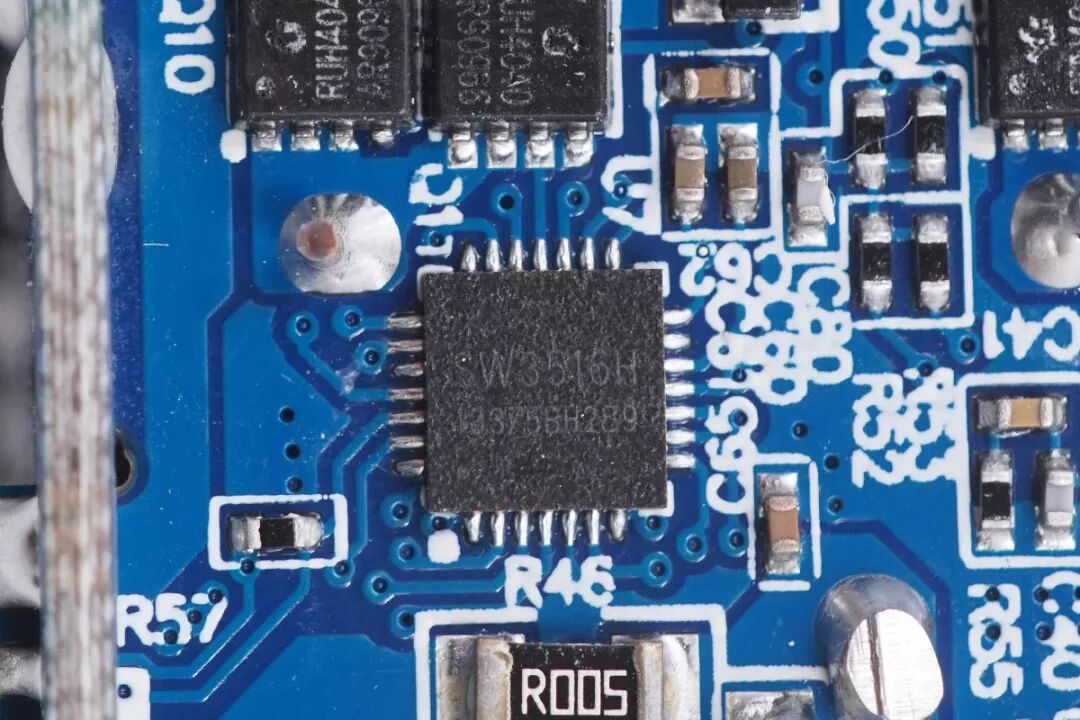

其中一路輸出采用智融SW3516H主控芯片，這里作為USB-C口的降壓控制和協議識別。

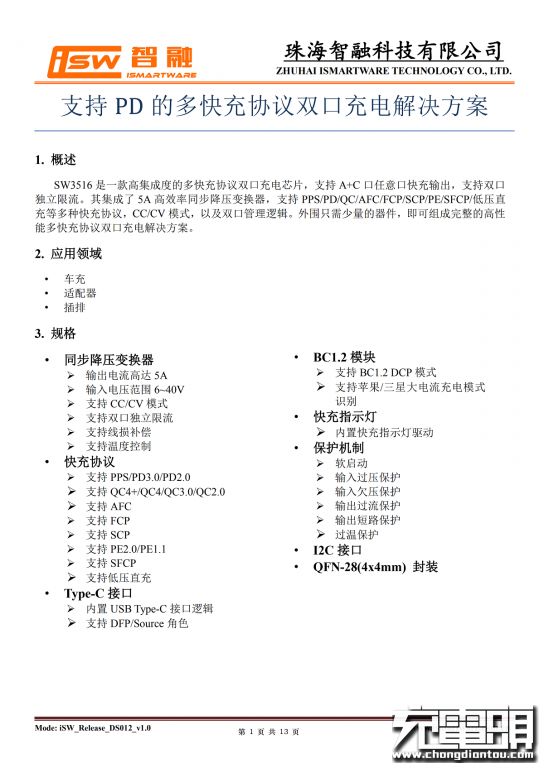

智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。其集成了 5A 高效率同步降壓變換器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低壓直充等多種快充協議，CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。可廣泛應用于USB PD雙口快充車充、USB PD雙口快充充電器以及USB插排等產品。

通過充電頭網拆解發現，SW3516還被京造63W USB PD三口快充充電器、iClever USB PD充電器、倍思USB PD雙口車充、魔狐USB PD3.0 PPS快充車充采用。獲取詳細的Datasheet資料，請在微信公眾號后臺回復關鍵詞：SW3516。

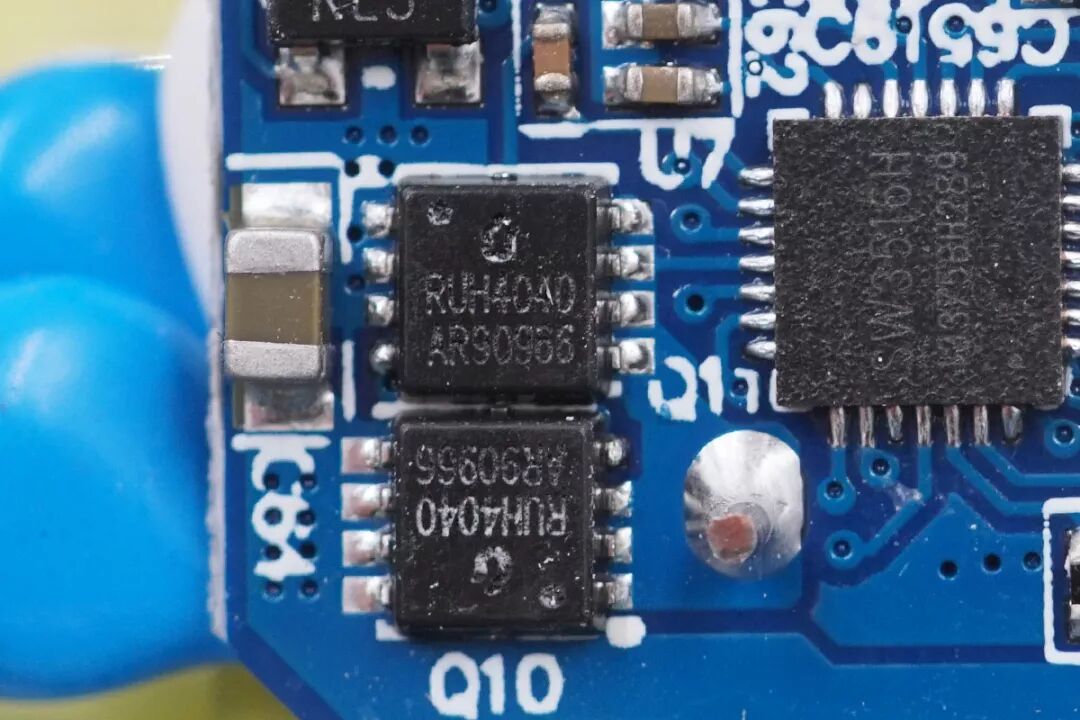

外掛兩顆MOS來自銳駿半導體，型號為RUH4040M2。

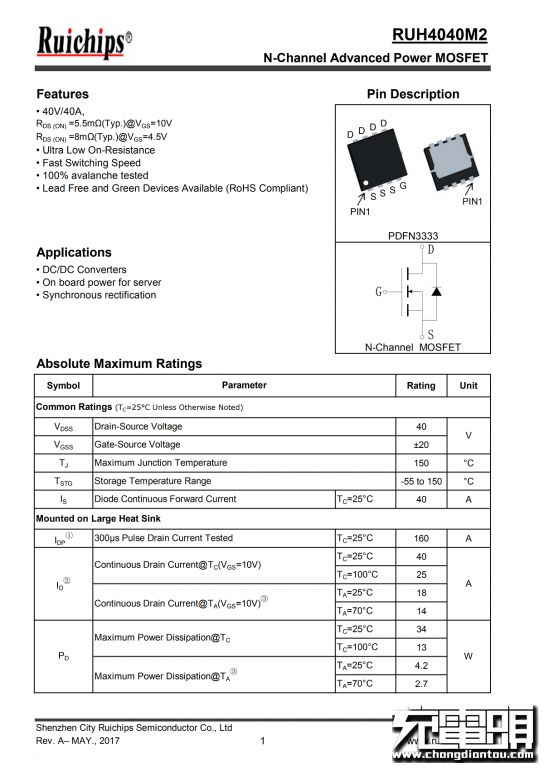

Ruichips銳駿RUH4040M2詳細資料。

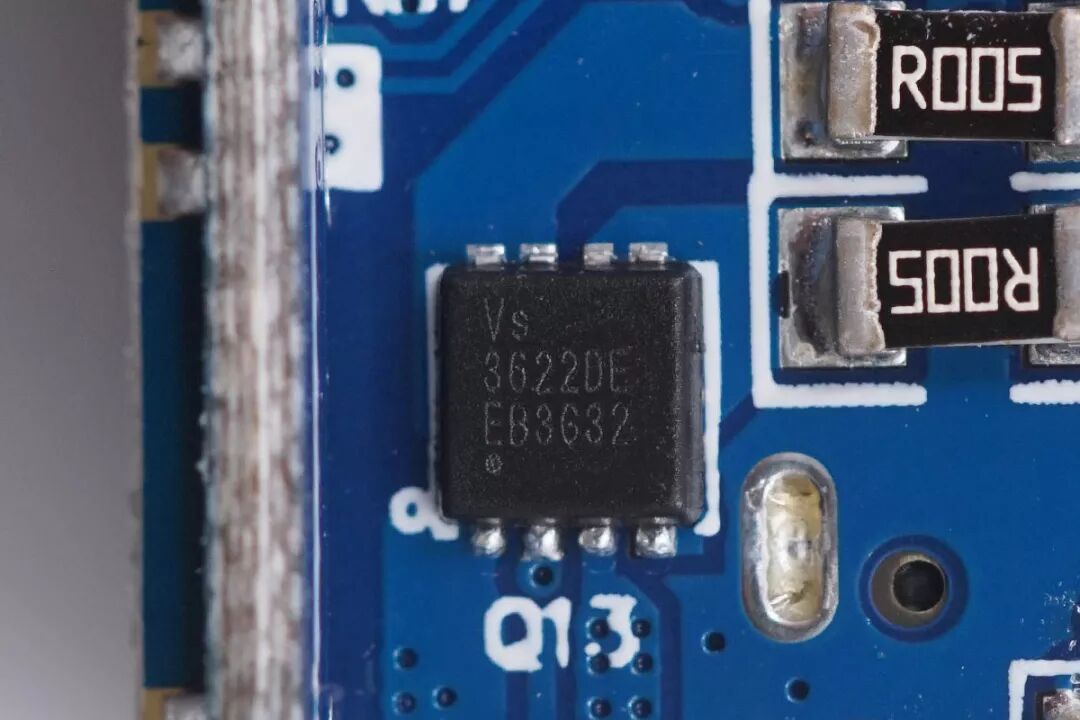

USB-C口輸出VBUS開關來自威兆半導體，型號VS3622DE這是一顆雙N的MOS，5V邏輯電壓驅動，用于兩路輸出端口的獨立保護。

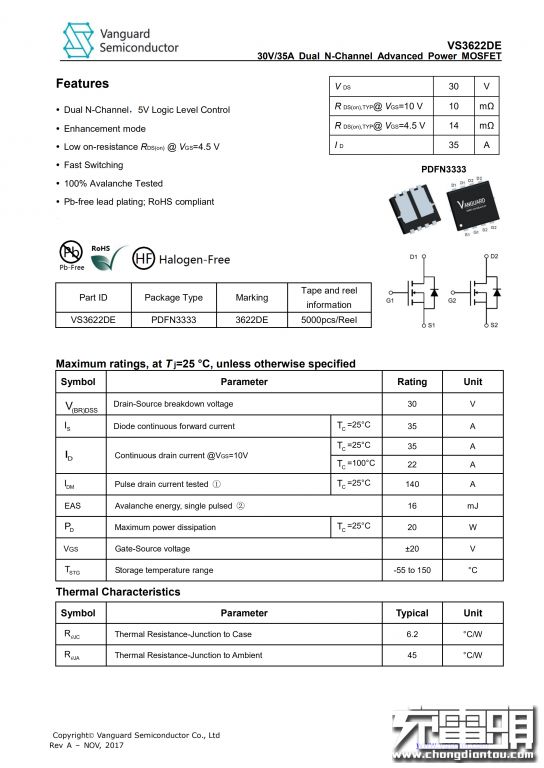

威兆VS3622DE規格資料。

另一路降壓和協議識別同樣采用珠海智融SW3516H，外置兩顆銳駿RUH4040M2。主要負責另外一路USB-A接口和USB-C接口的輸出。

從PCBA模塊另外一側來看，初級側另有三顆鋁電解電容采用臥式堆疊安裝，節省空間。由于變壓器工作發熱的原因，兩顆靠近變壓器的電解電容的工作環境非常苛刻，從而對電容的性能要求比較高。

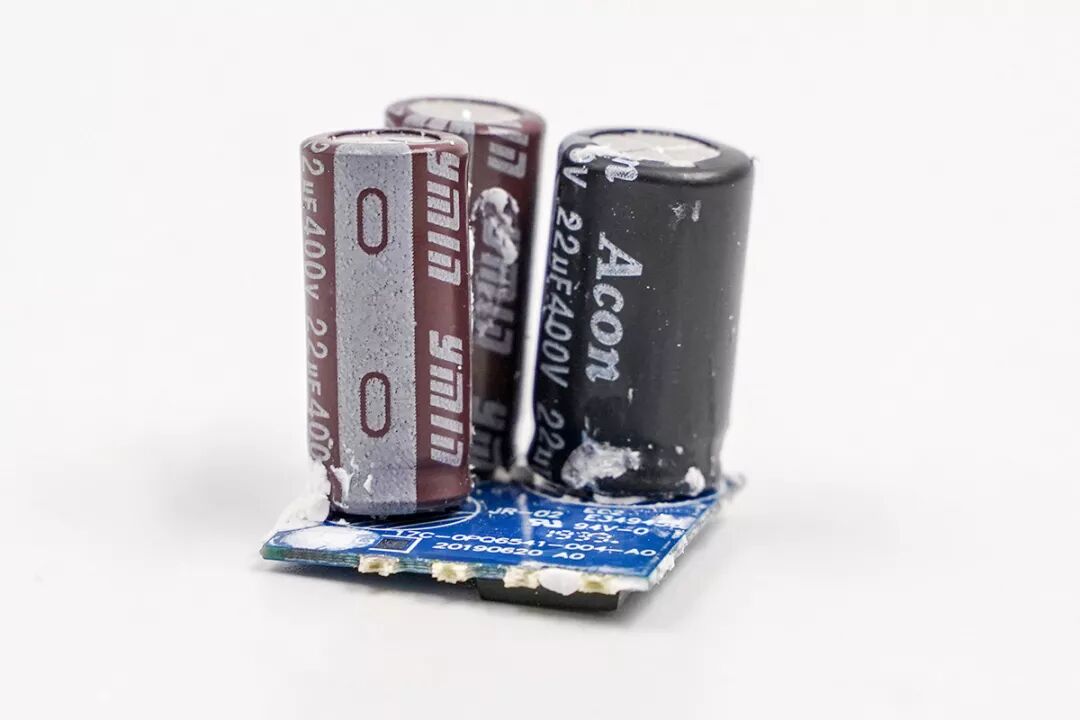

拆下安裝電容的小板可以看到，兩顆靠近變壓器的電解電容來自YMIN永銘電子，另外一顆為Acon中元的鋁電解電容，三顆規格均為400V 22μF，但封裝規格、體積不同。

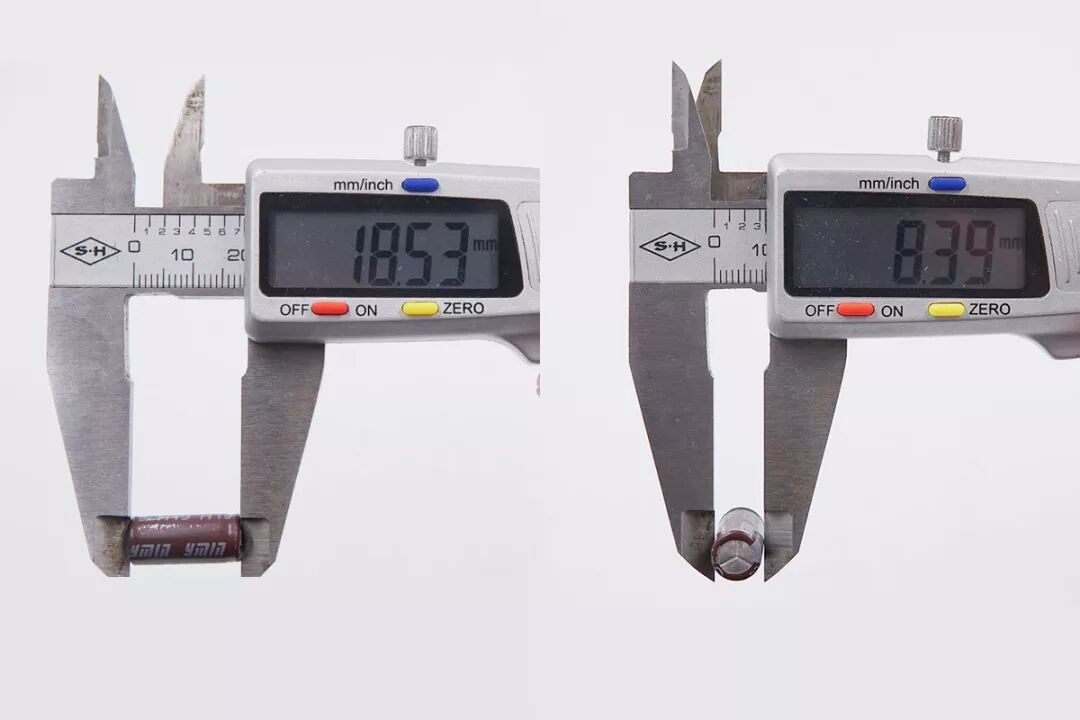

其中兩顆永銘的鋁電解電容尺寸約為長18.53mm，直徑8.39mm，體積約為1026mm3。

Acon電解電容尺寸約為長17.63mm，直徑10.26mm，體積約為1456mm3。

初級側的三個鋁電解電容通過小塊PCB板垂直安裝在主控PCB板上。

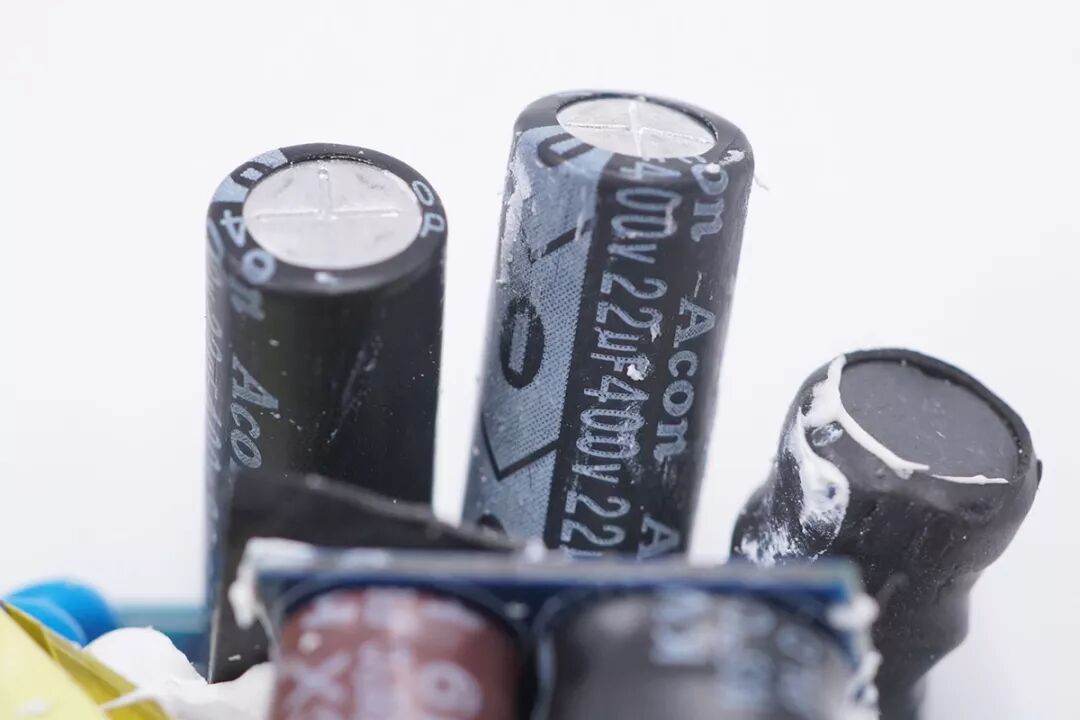

兩顆垂直安裝的電解電容來自Acon中元，規格均為400V 22μF；輸入端5顆鋁電解電容總容量為110μF。

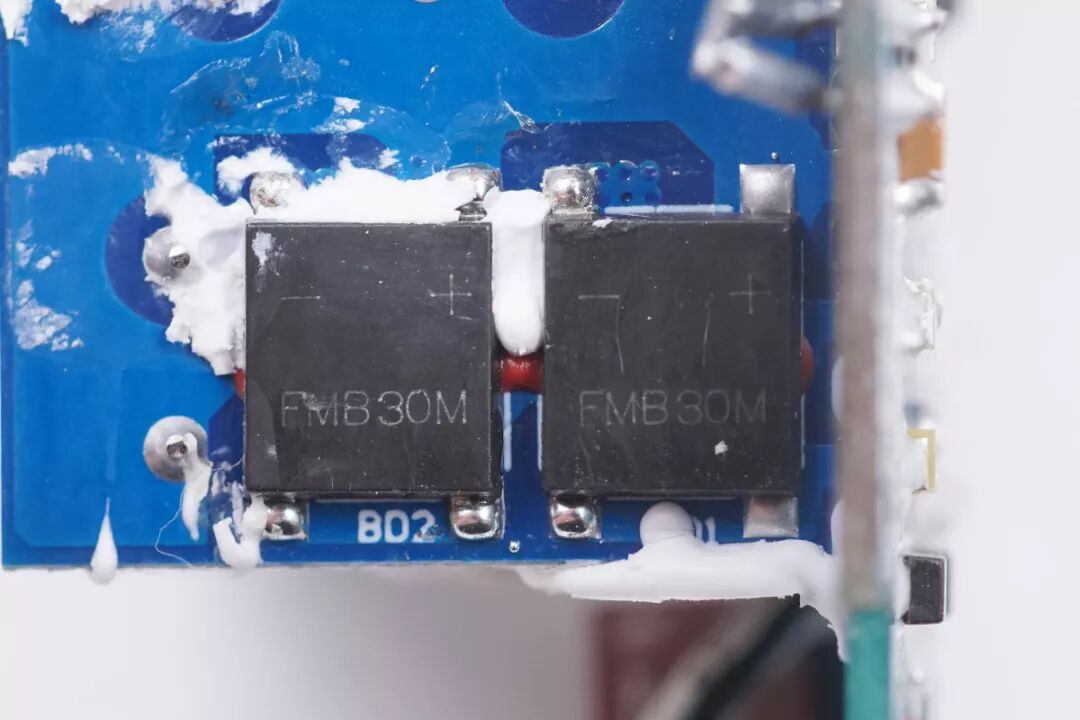

在安裝三顆電容的PCB板背面還有兩顆輸入整流橋，兩顆并聯，減少發熱。

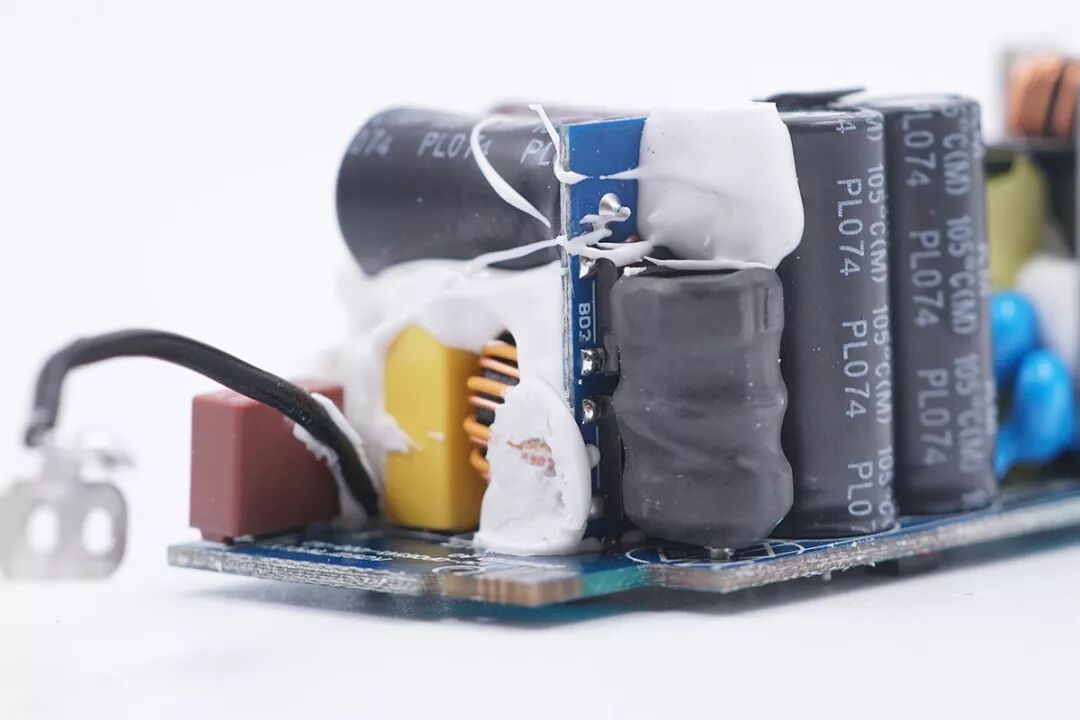

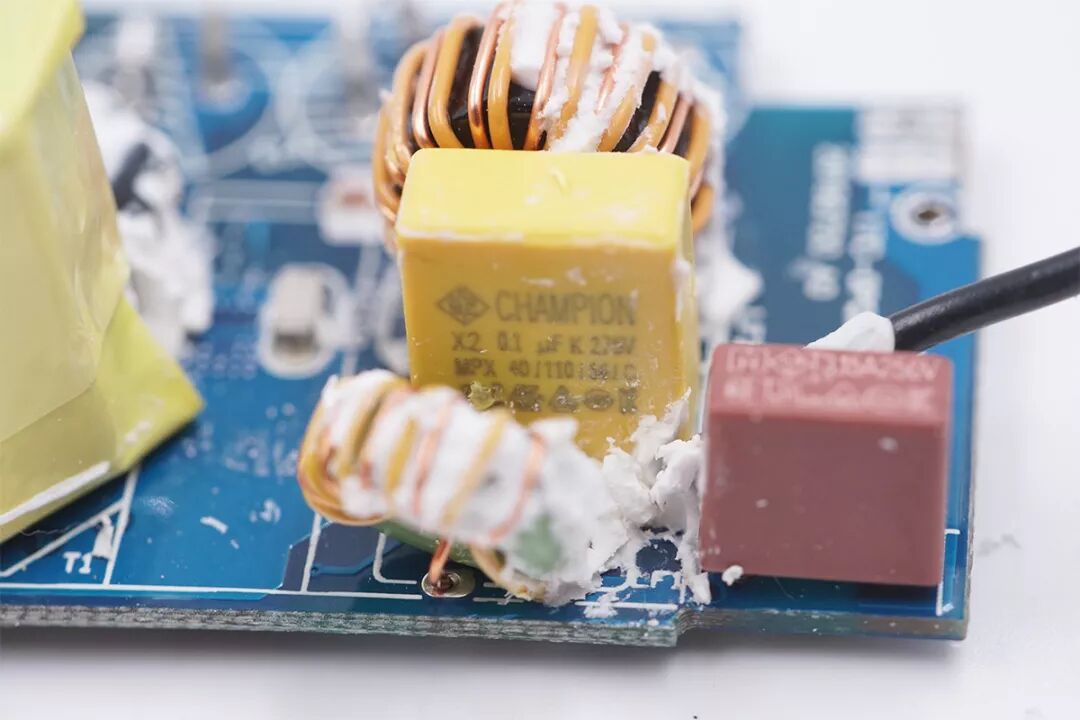

輸入端采用設置兩顆共模電感，用于消除EMI電磁干擾。安規X電容品牌為CHAPION，來自東莞市全鵬電子科技有限公司。

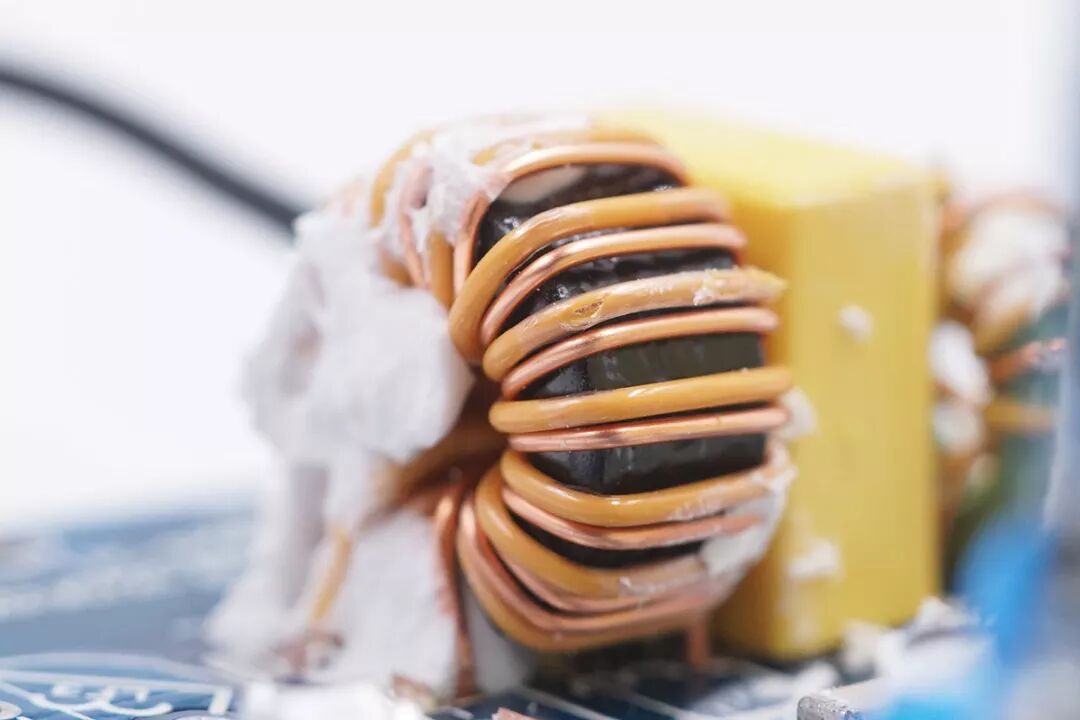

共模電感特寫。

輸入端延時保險絲，規格3.15A 250V。

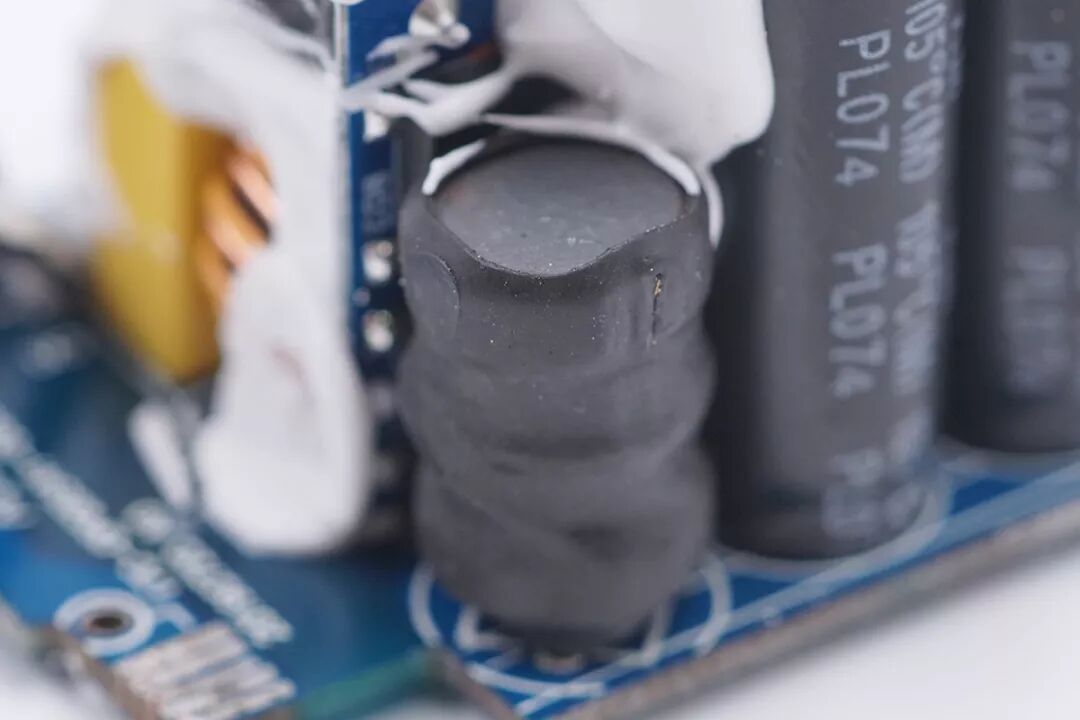

輸入端工字電感。

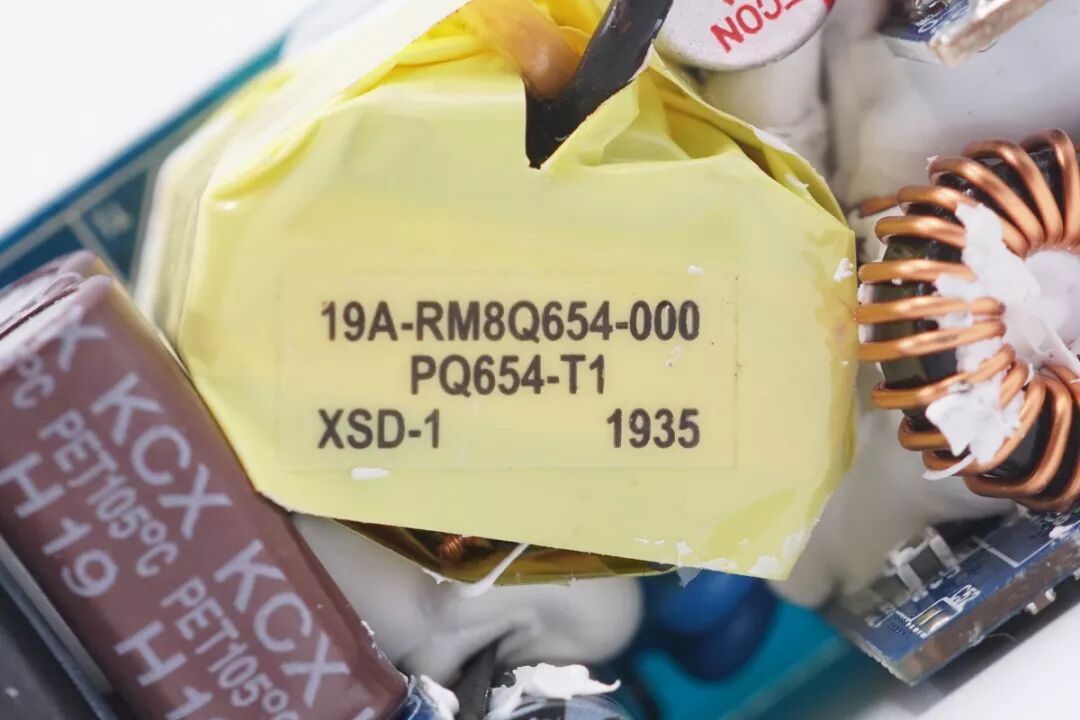

變壓器特寫。

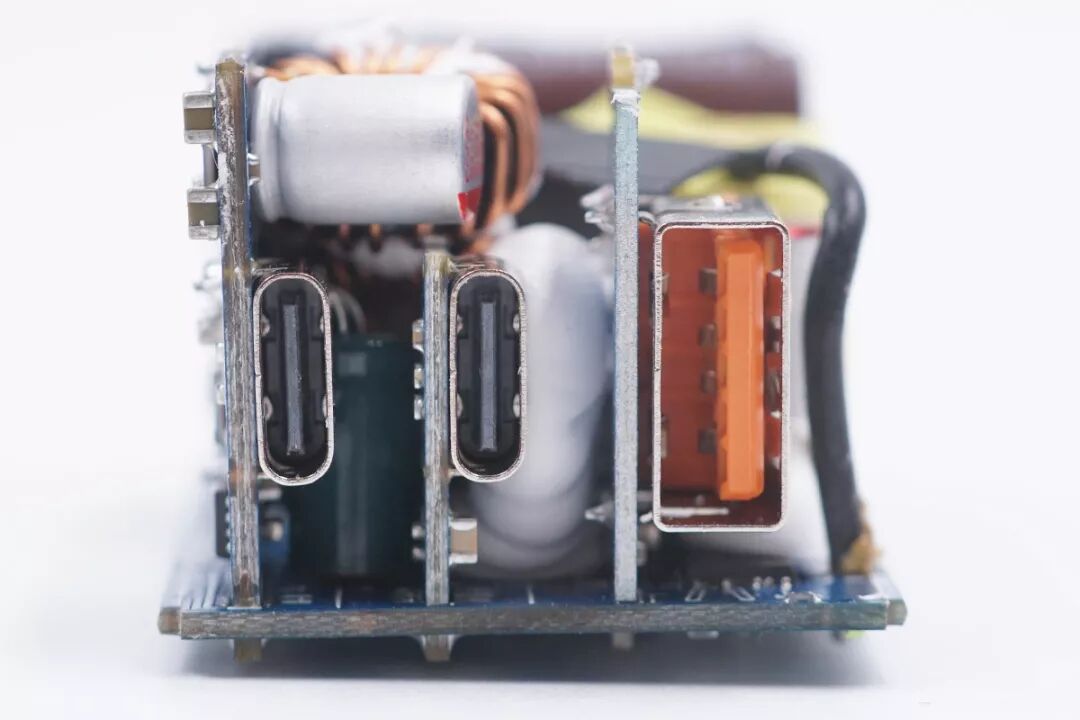

輸出端三個接口均使用小塊PCB板垂直安裝在主控PCB板上。

在靠近USB-A接口附近還有一顆次級同步整流MOS管。

采用威兆半導體VSP008N10MS作為次級同步整流MOS管，5V邏輯電壓驅動。

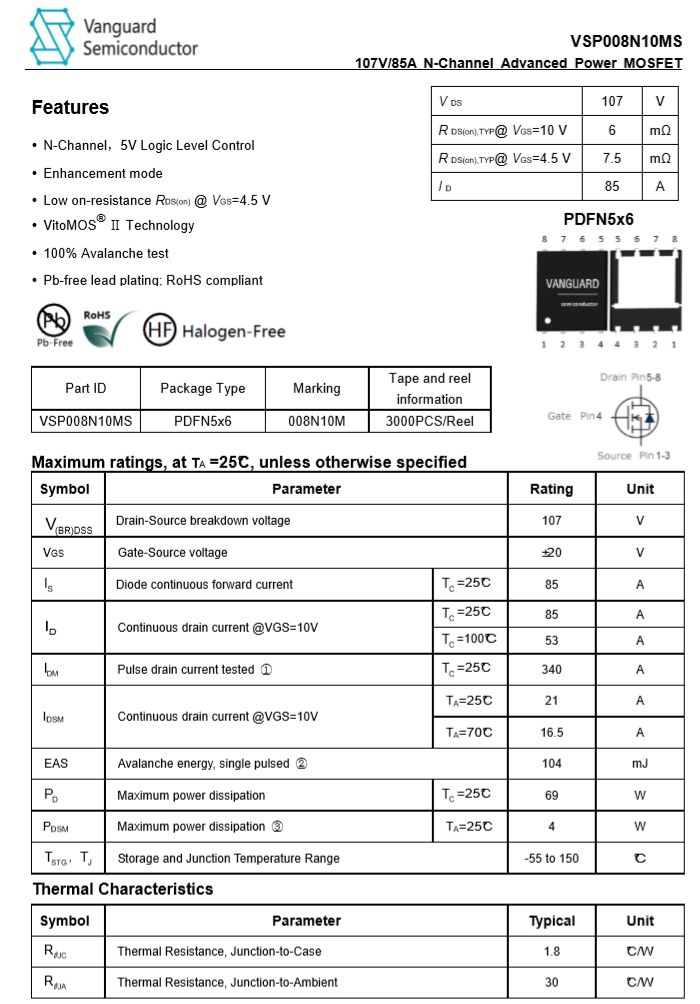

威兆VSP008N10MS詳細規格資料。

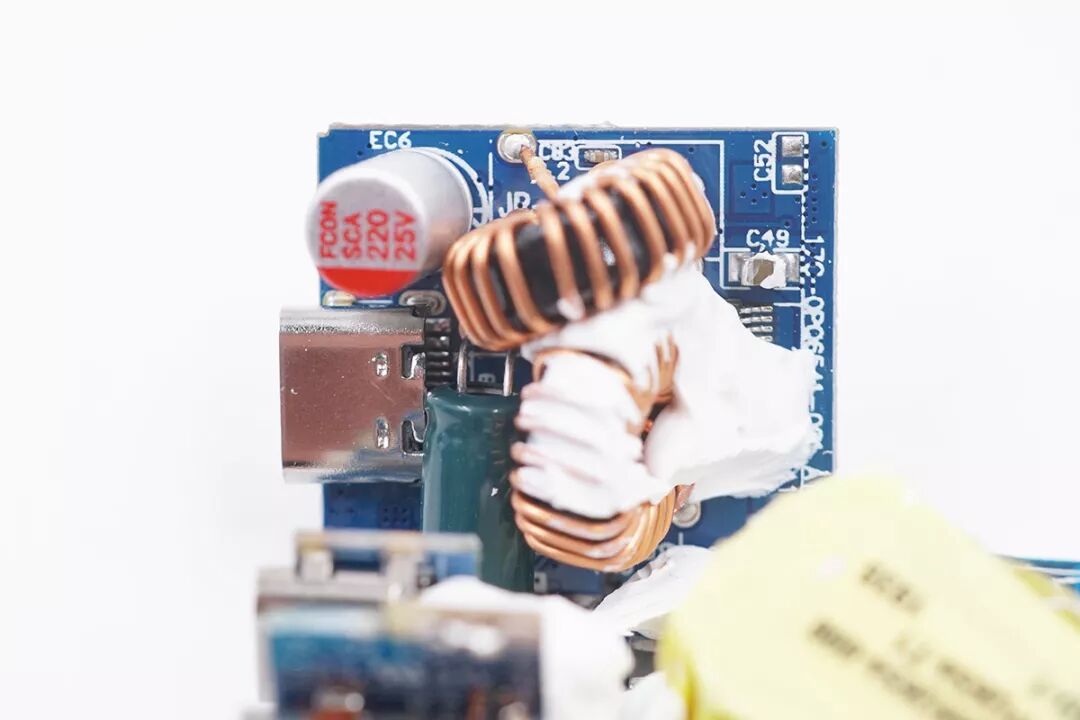

次級側用于二次降壓的PCB板上設有兩顆磁環電感，用于兩路的降壓輸出。另外還有兩顆固態電容輸出濾波，電感下面還隱藏了一顆芯片。

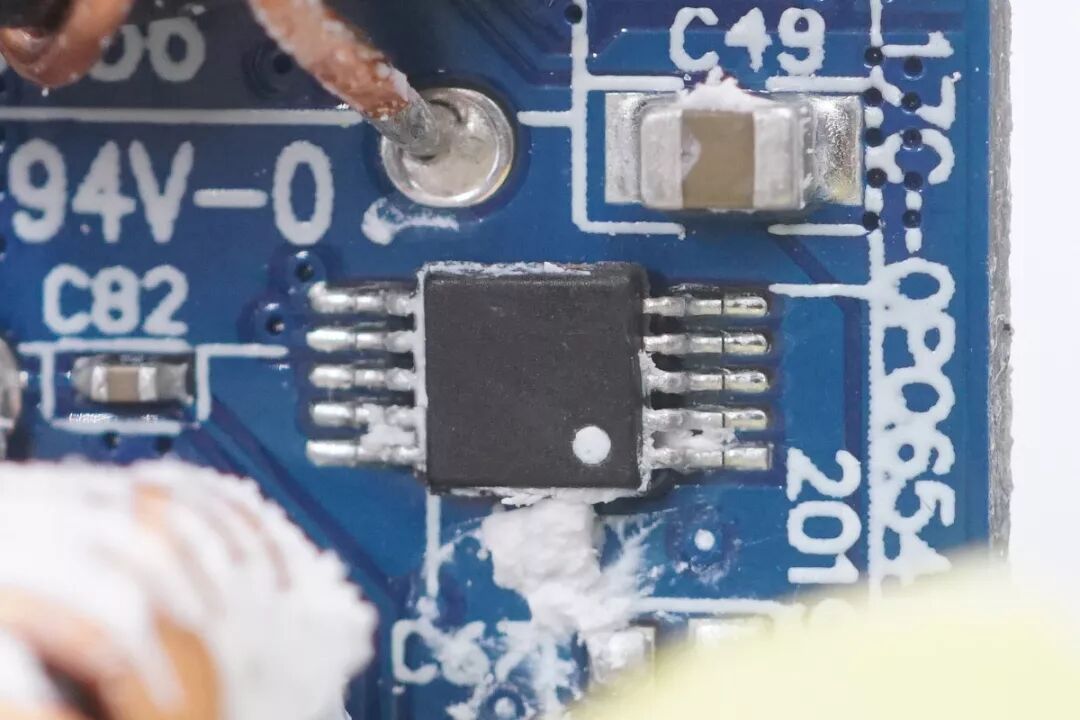

一顆無標芯片。

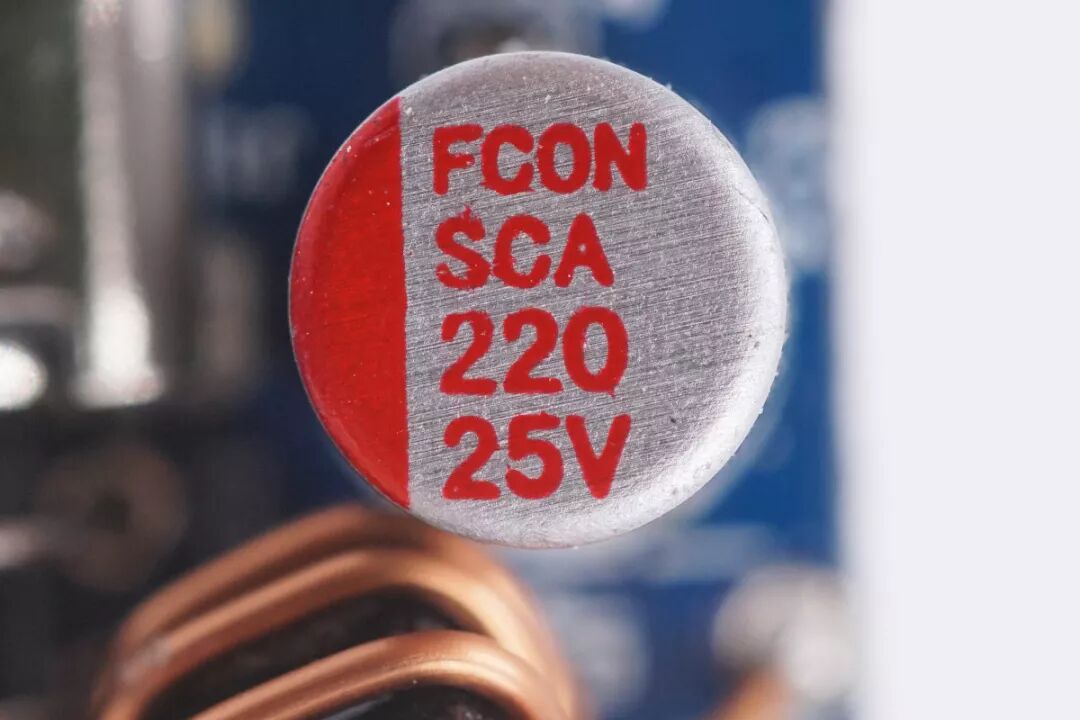

其中一顆來自FCON金富康的固態電容，規格220μF 25V。

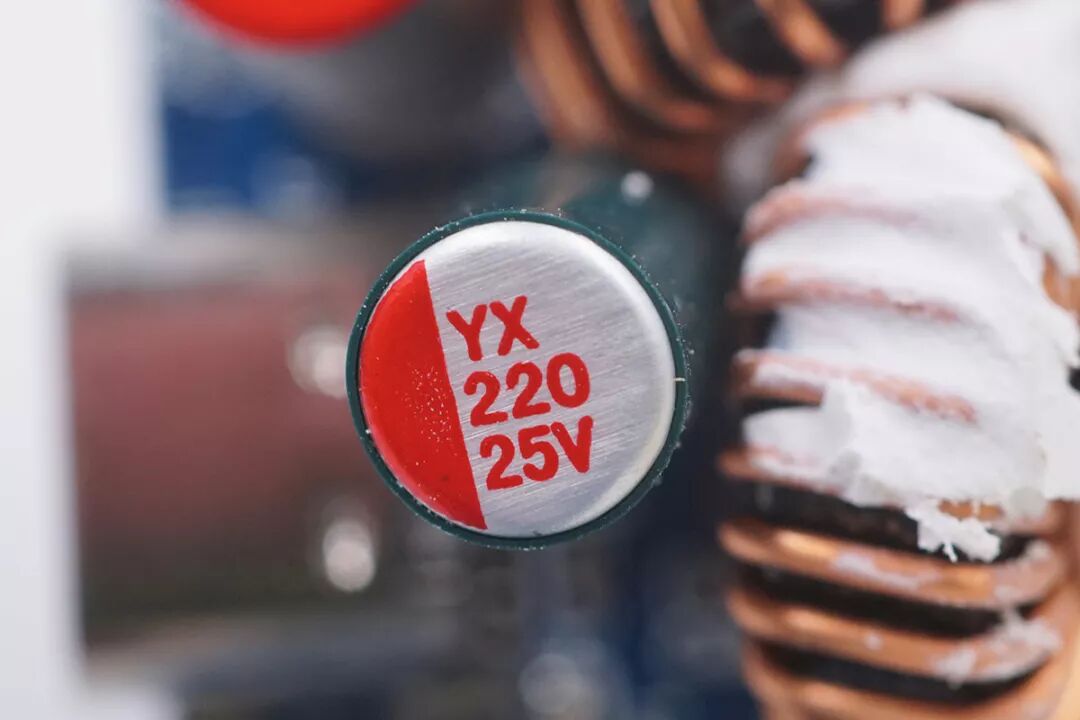

另一顆為YX云星電子的固態電容，規格同樣為220μF 25V。

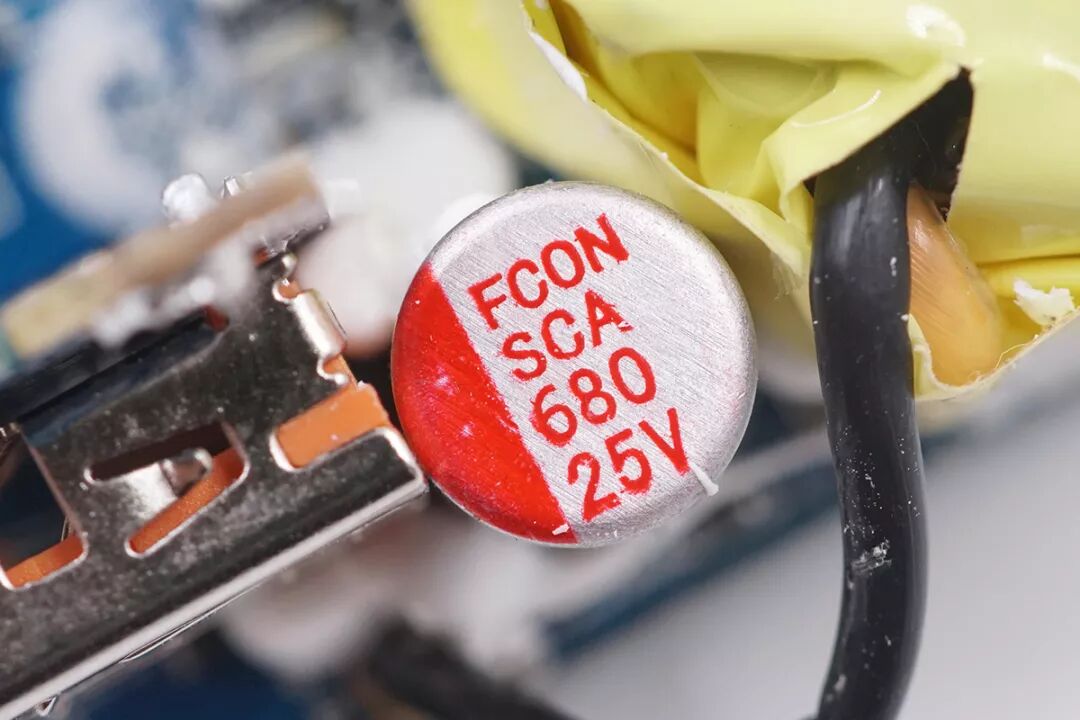

USB-A接口旁邊的固態電容來自FCON金富康，規格680μF 25V，該電容作為次級側二次降壓輸入濾波之用。

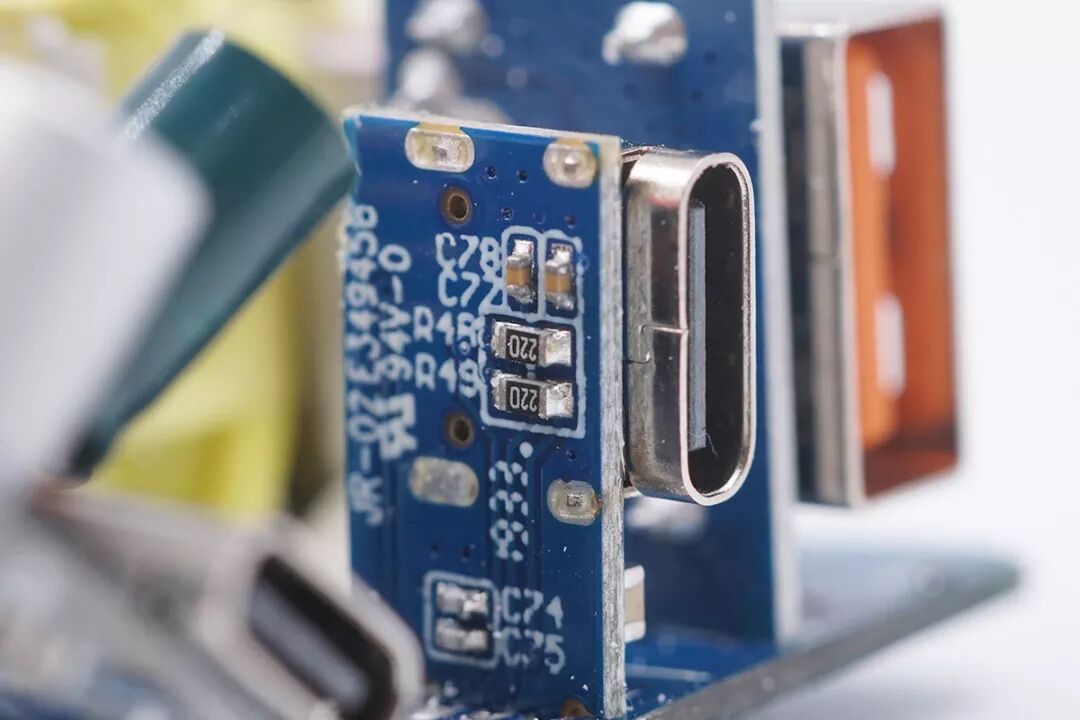

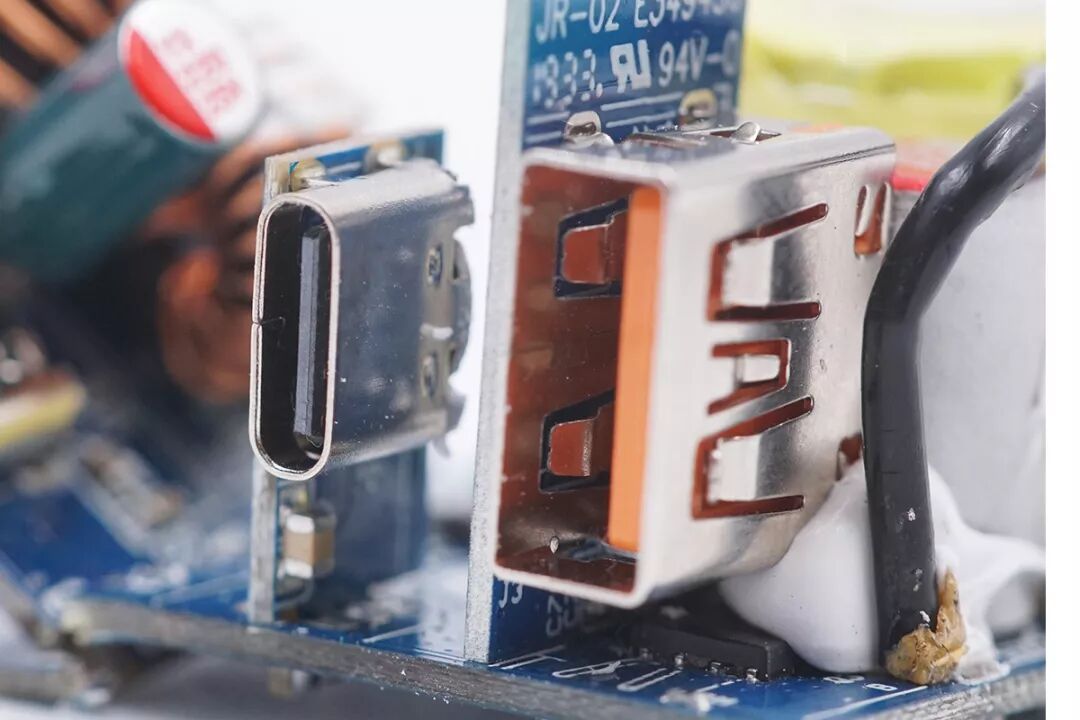

另一個USB-C接口特寫。

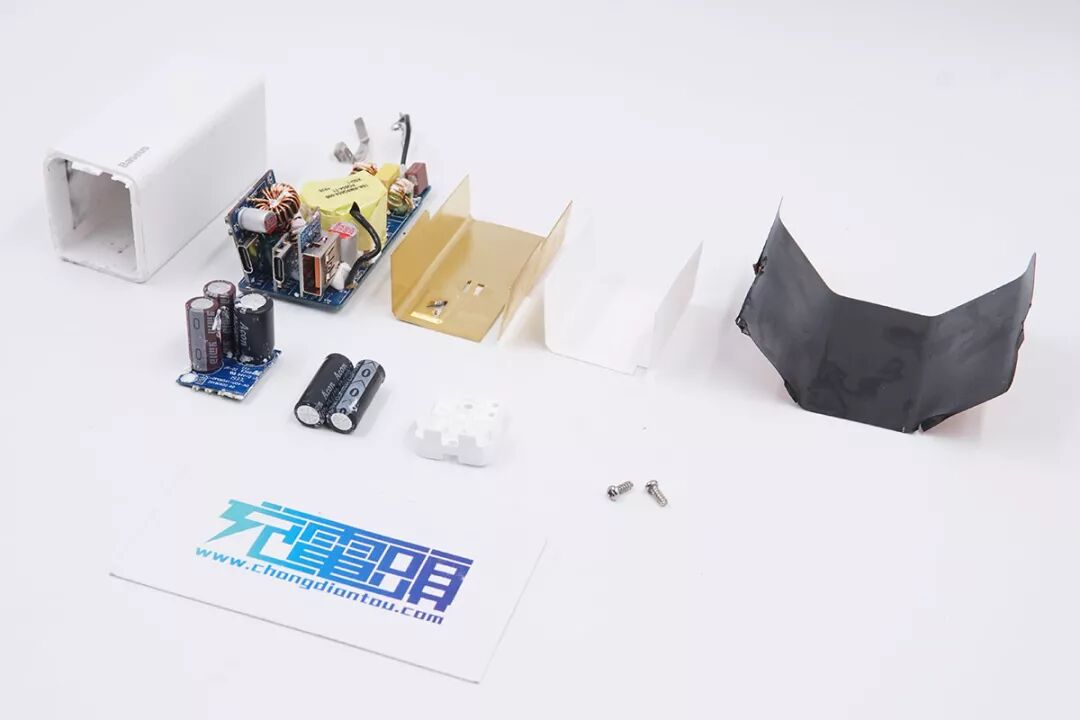

充電器全部拆解完畢。

充電頭網拆解總結

愛否開物這款65W氮化鎵快充充電器體積小巧而性能強悍。單口65W的輸出能力可以滿足大部分輕薄型筆記本電腦的的充電需求，即使在雙口輸出或者是三口輸出時，其中一個USB-C口仍能保持45W的輸出功率，滿足多設備同時充電的應用場景。

值得一提的是，這款充電器支持的協議非常廣泛，除了常見的USB PD、PPS、QC、FCP、AFC、PE之外，還可支持SCP快充，滿足華為手機22.5W低壓快充。

充電頭網通過拆解了解到，這款充電器內部結構緊湊，設計巧妙，空間利用率極高，功率密度高。初級部分采用了兩顆永銘和三顆中元鋁電解電容、安森美初級主控芯片以及納微半導體的氮化鎵功率芯片；次級部分為二次降壓方案，采用MPS MP6908搭配威兆VSP008N10MS完成同步整流，然后通過兩顆智融SW3516H實現兩路獨立輸出，實現功率智能分配、多協議識別、端口獨立輸出等功能。
