蘋果官方推薦品牌mophie推出了一系列無線充，并上架全球Apple Store官方直營店及官網，其中有一款基礎款：mophie wireless charging pad無線充電器。支持蘋果7.5W無線快充，產品通過了Qi認證，可為iPhone、AirPods以及其他Qi設備進行便捷的無線充電。為了讓大家了解產品內部用料如何，接下來要為大家?guī)淼木褪撬拈_箱拆解。

一、mophie wireless charging pad無線充電器開箱

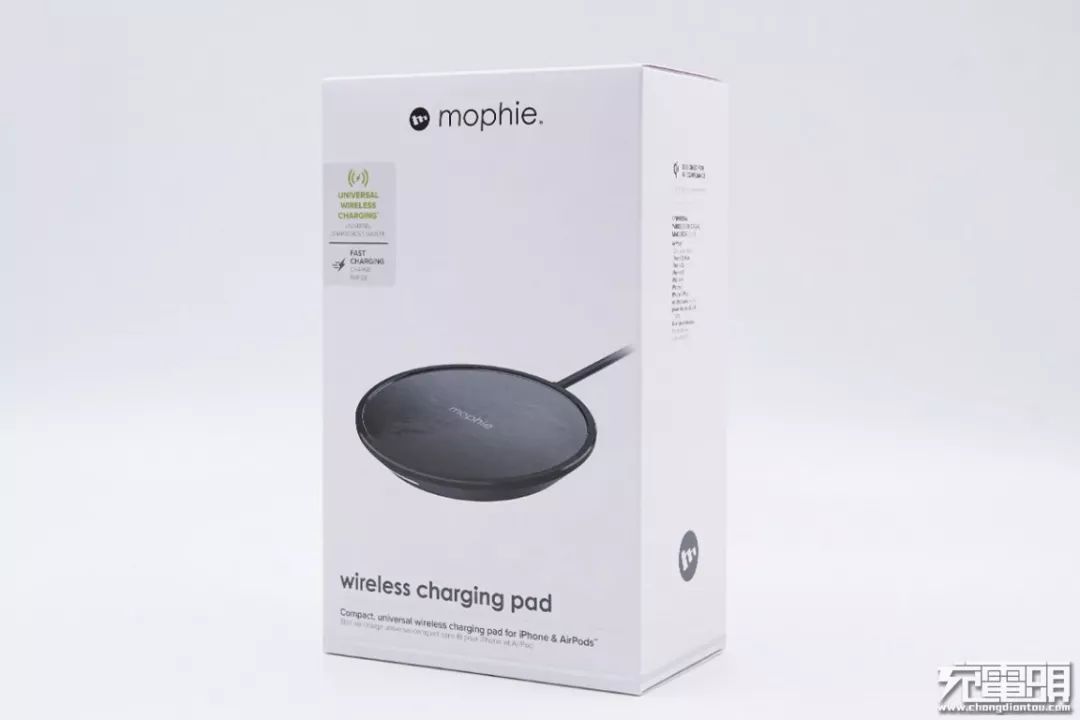

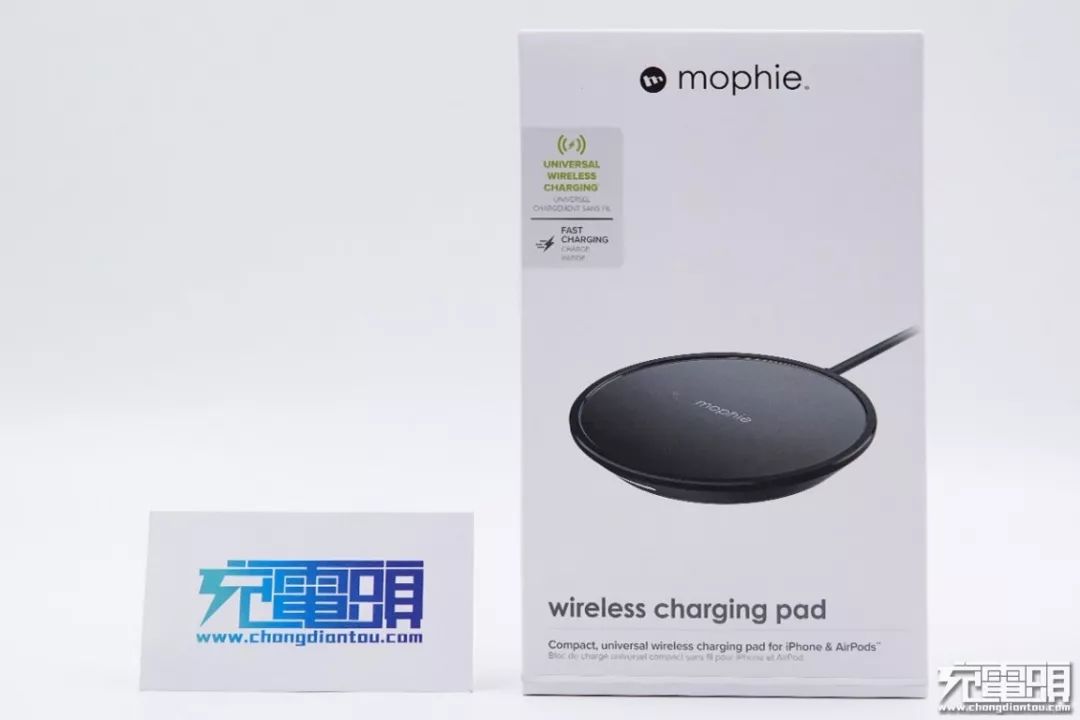

產品采用長方形紙盒，白底配色設計。



頂部為品牌Logo，正面中心位置印有產品實物圖，底部為產品名稱mophie wireless charging pad。

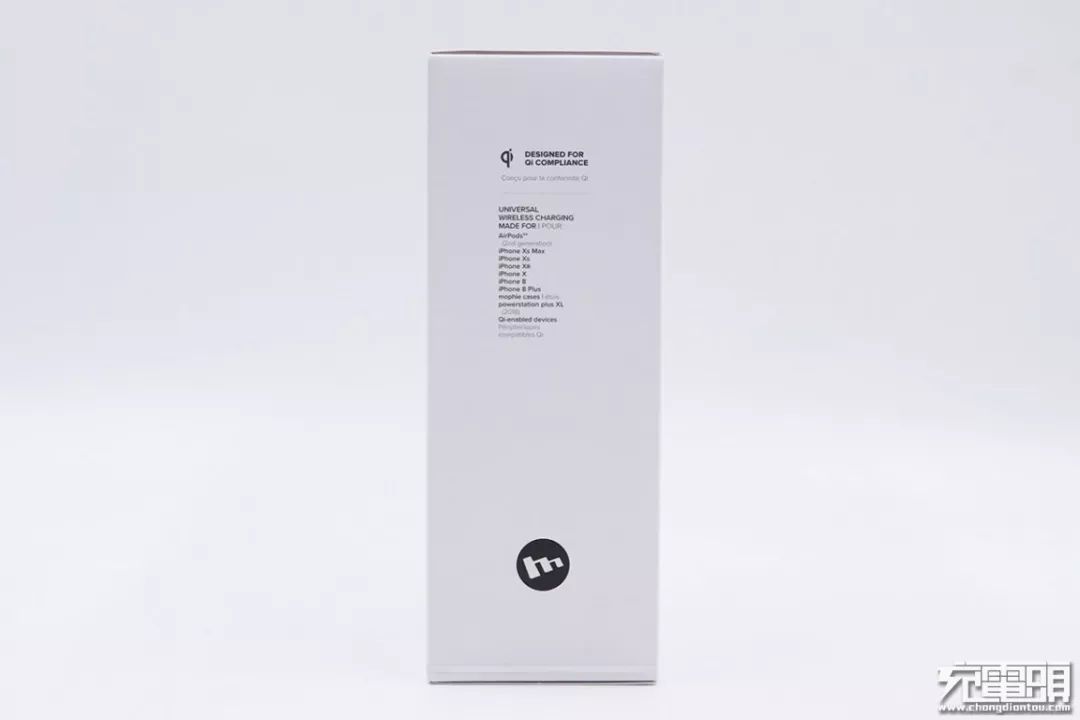

側邊為產品兼容設備機型列舉，包括iPhone、AirPods等Qi兼容設備。

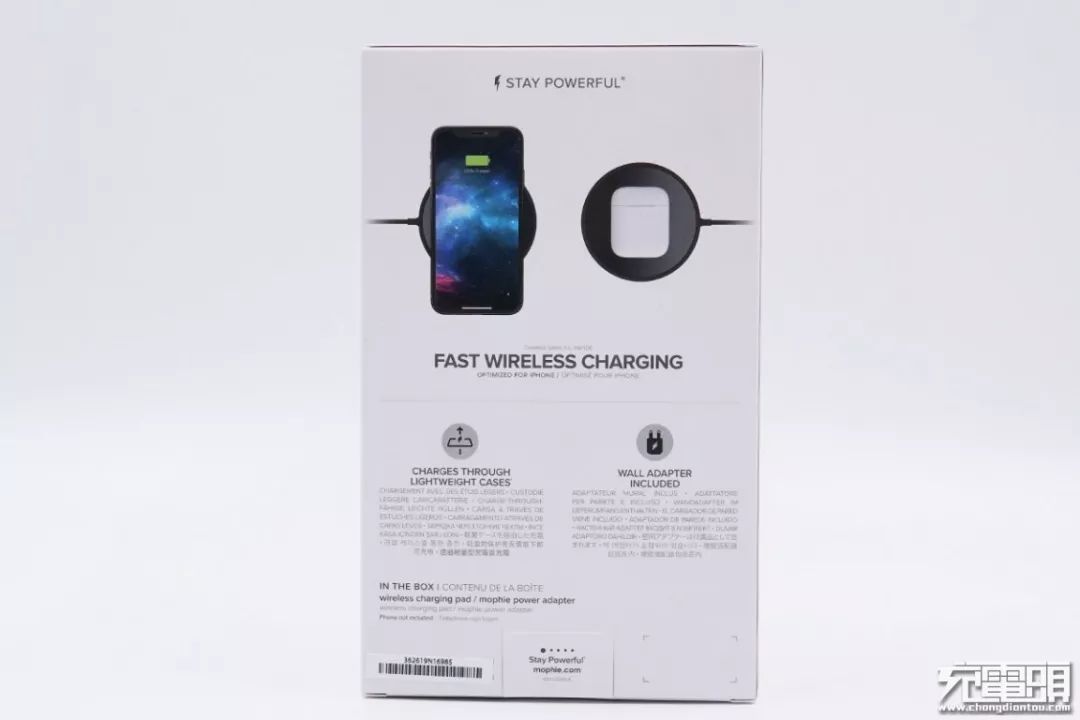

背面為產品規格，上方圖片展示產品適用于iPhone、AirPods等設備的無線充電。

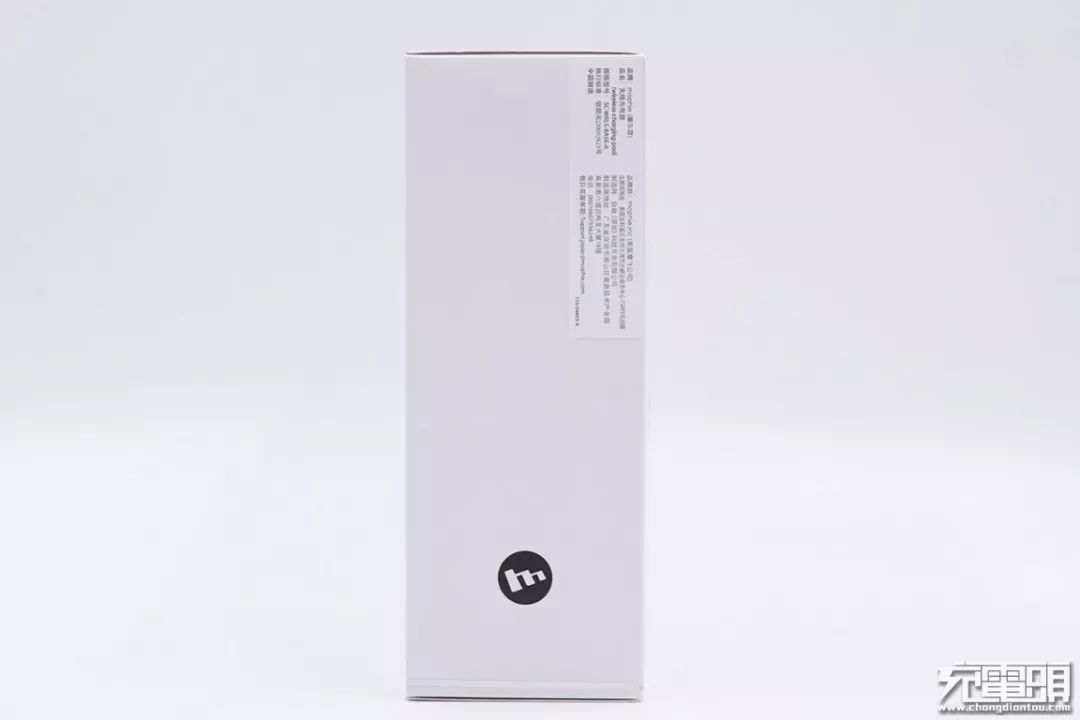

側邊小字標簽上印有產品品牌mophie（摩爾菲）等資料。

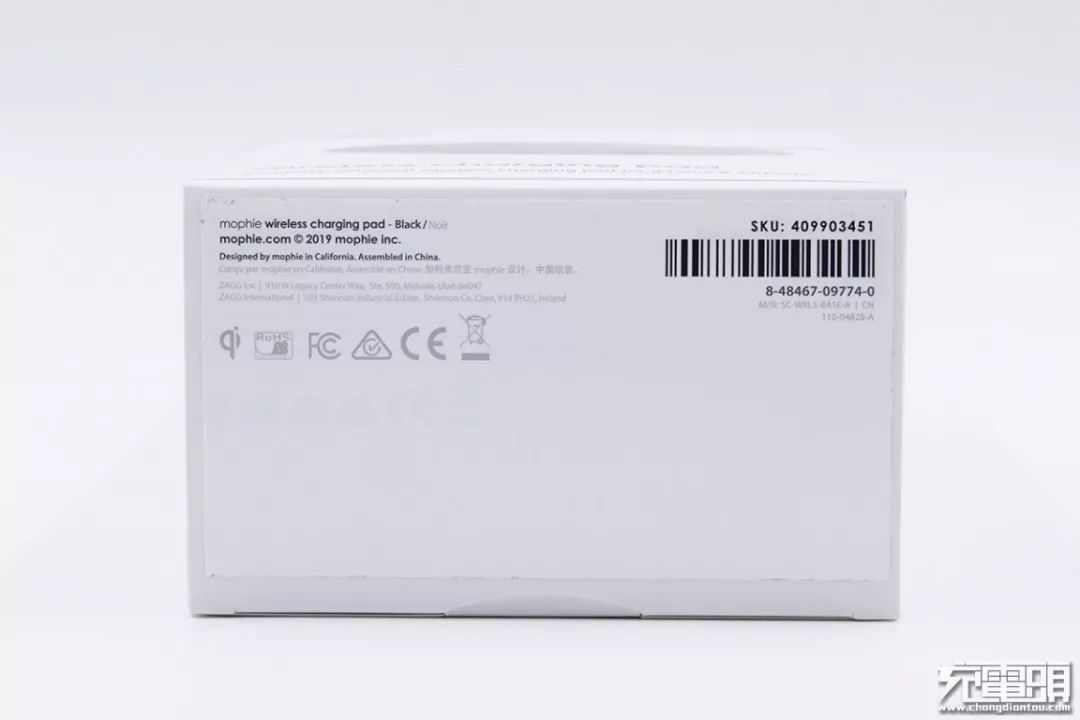

底部為認證信息等，產品通過了Qi、RoHS、FCC、RCM、CE等各類認證。

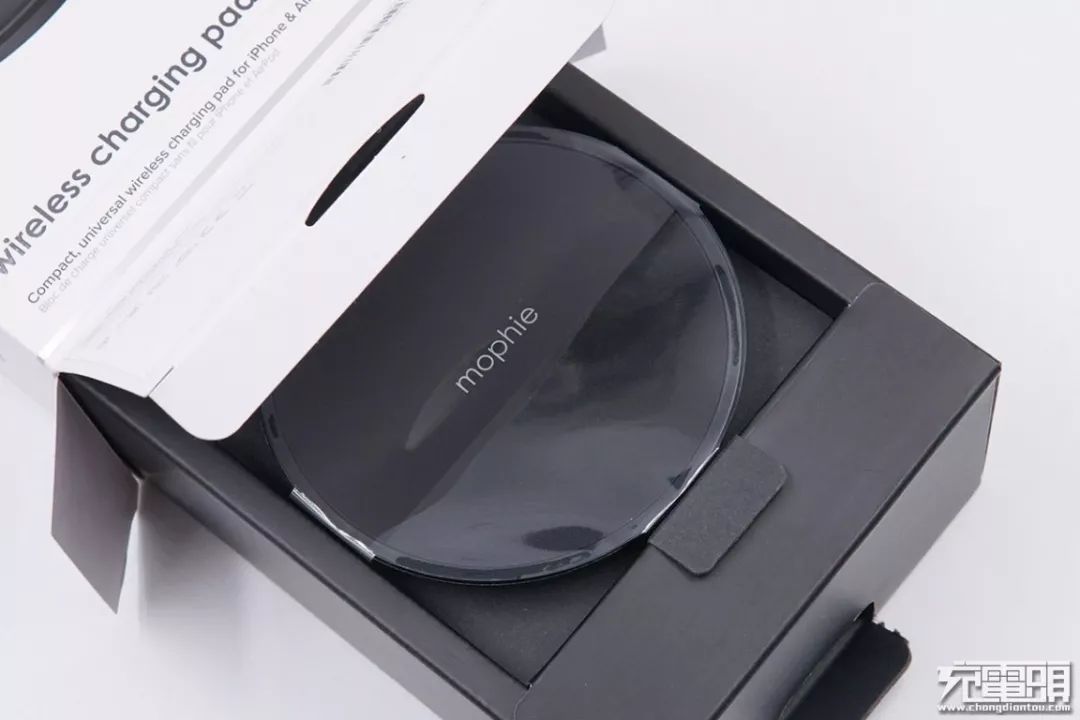

包裝里面還有一個黑色的內盒。

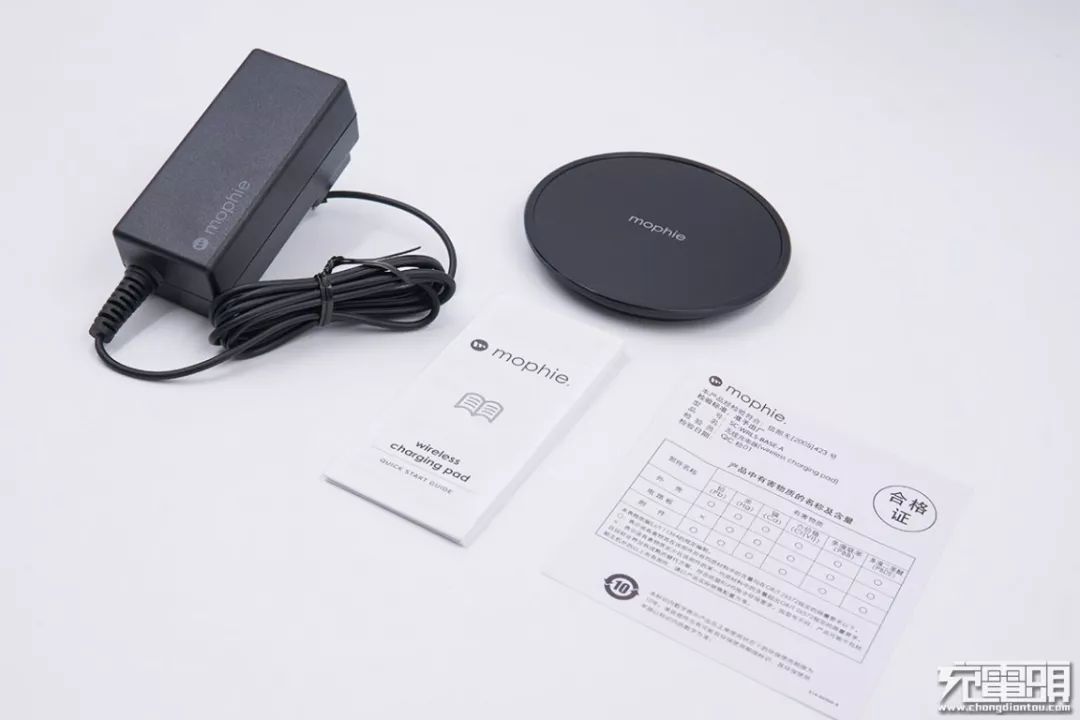

包裝內容：無線充電器、電源適配器、說明書、保修卡。

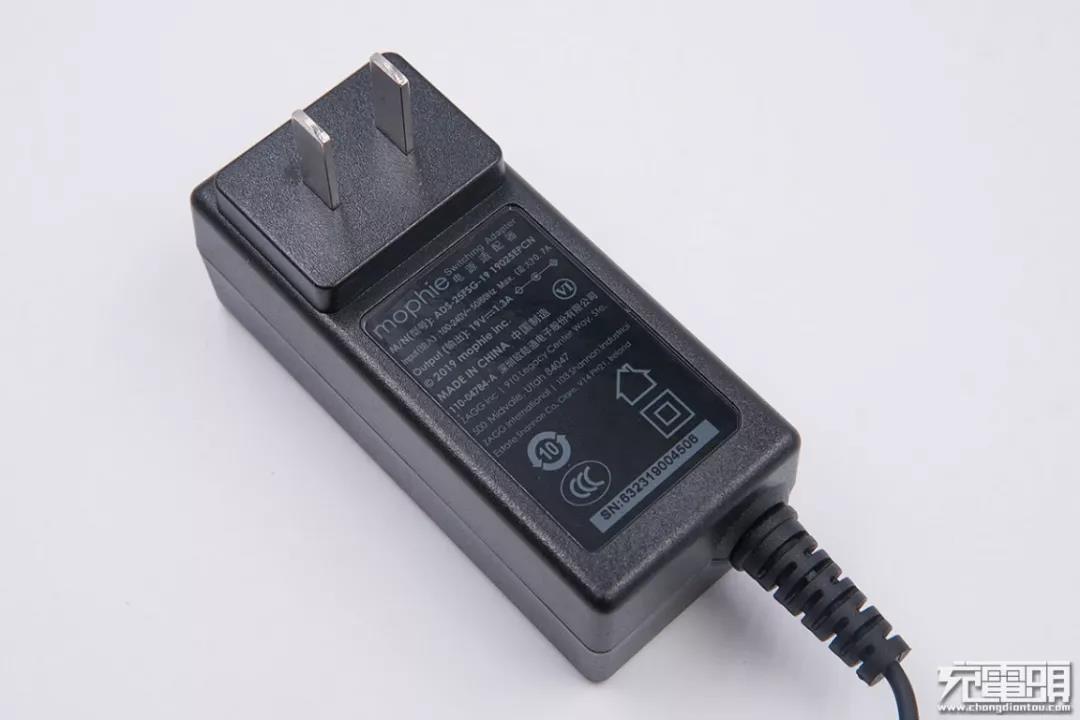

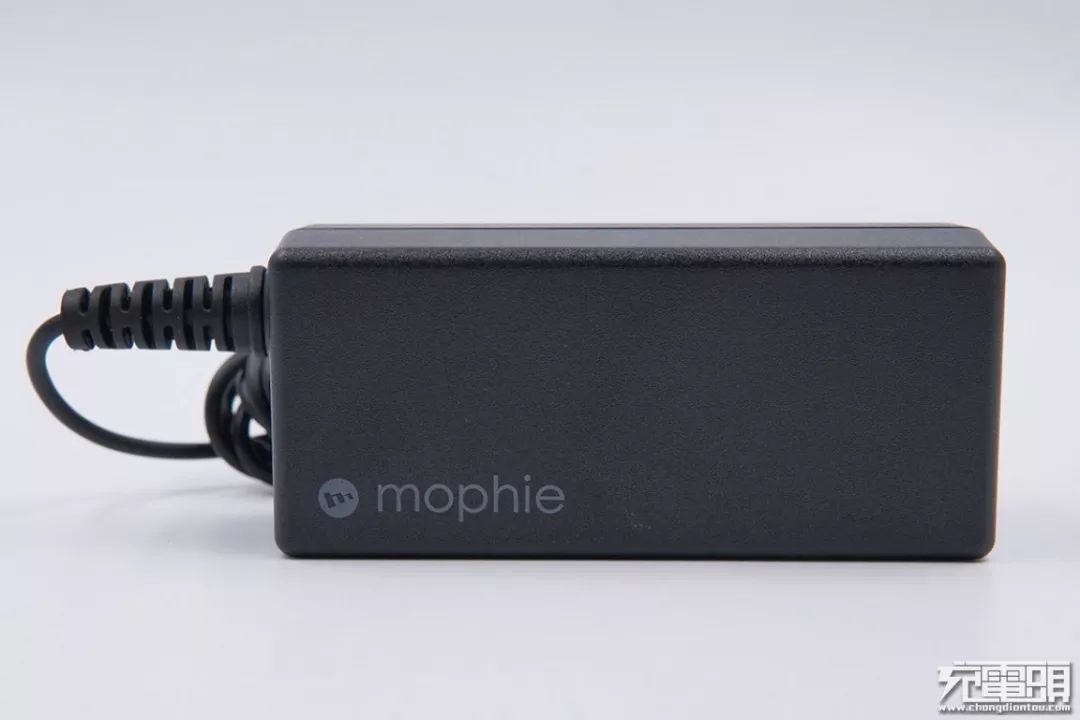

電源適配器為黑色長方體外形，正面印有mophie的Logo。



本體線材一體式的設計，插腳不可折疊。產品名：mophie電源適配器；型號：ADS-25FSG-19；輸入：100-240V，50/60Hz，Max（最大）0.7A；輸出：19V1.3A；制造商：深圳歐陸通電子股份有限公司。

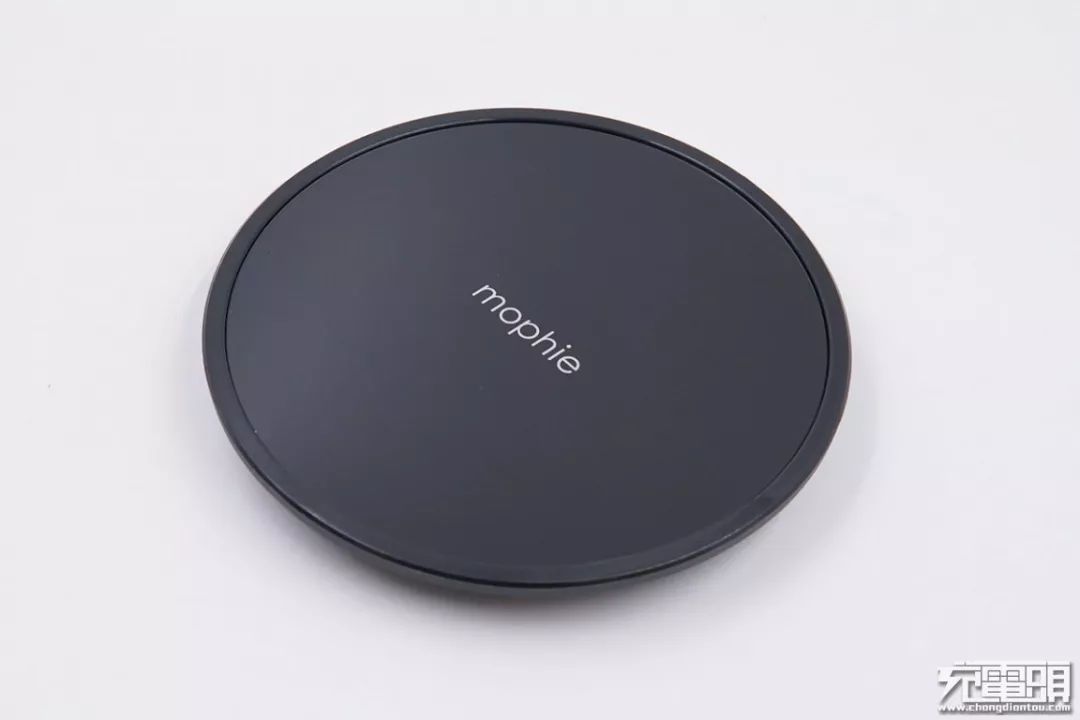

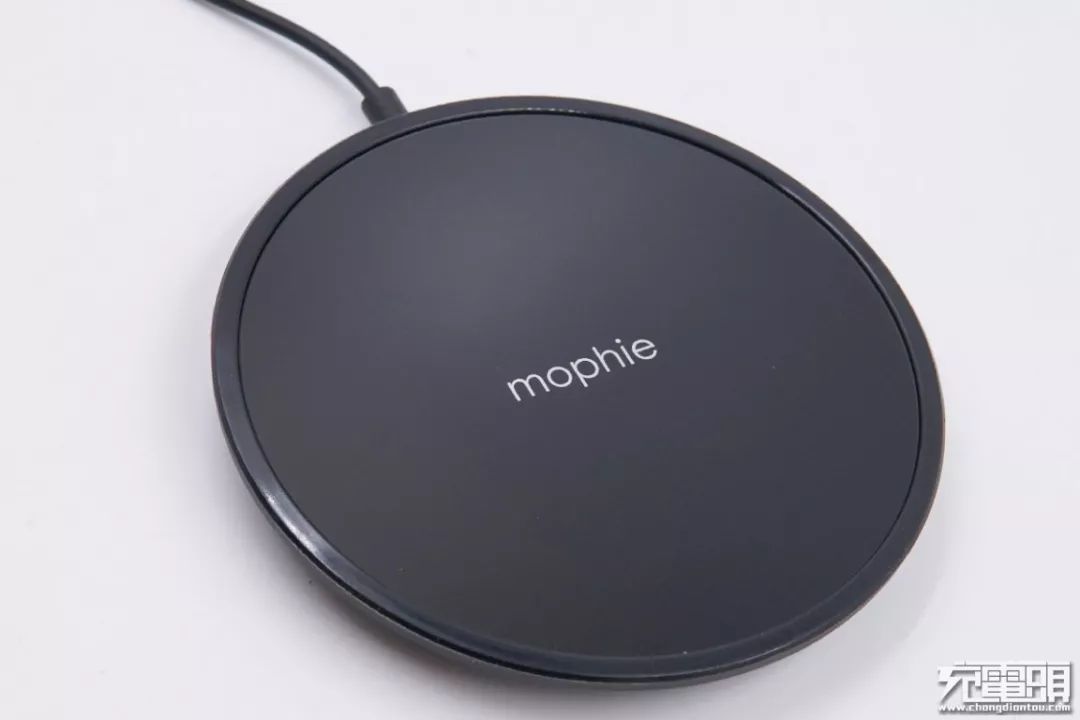

產品中心有一個mophie的logo，面板為光滑玻璃，四周一圈為防滑橡膠涂層。產品通體為黑色，造型簡約。

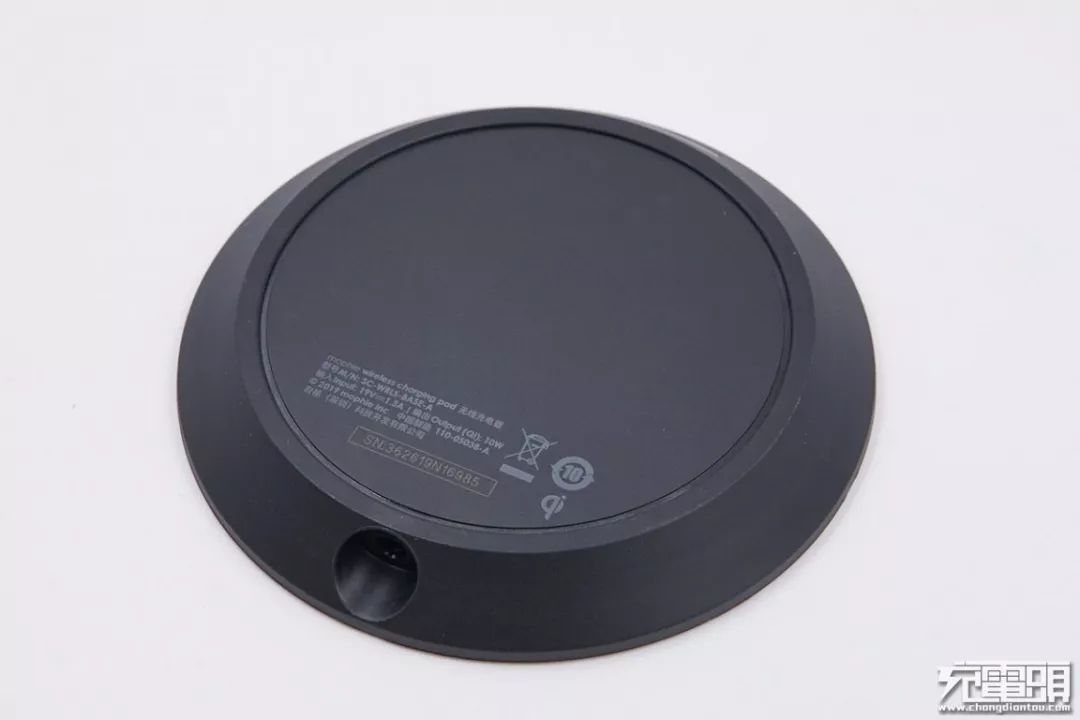

背面為產品規格參數。

名稱：mophie wireless charging pad無線充電器；

型號：SC-WRLS-BASE-A；

輸入：19V1.3A；

輸出：10W；

制造商：自格（深圳）科技開發有限公司。

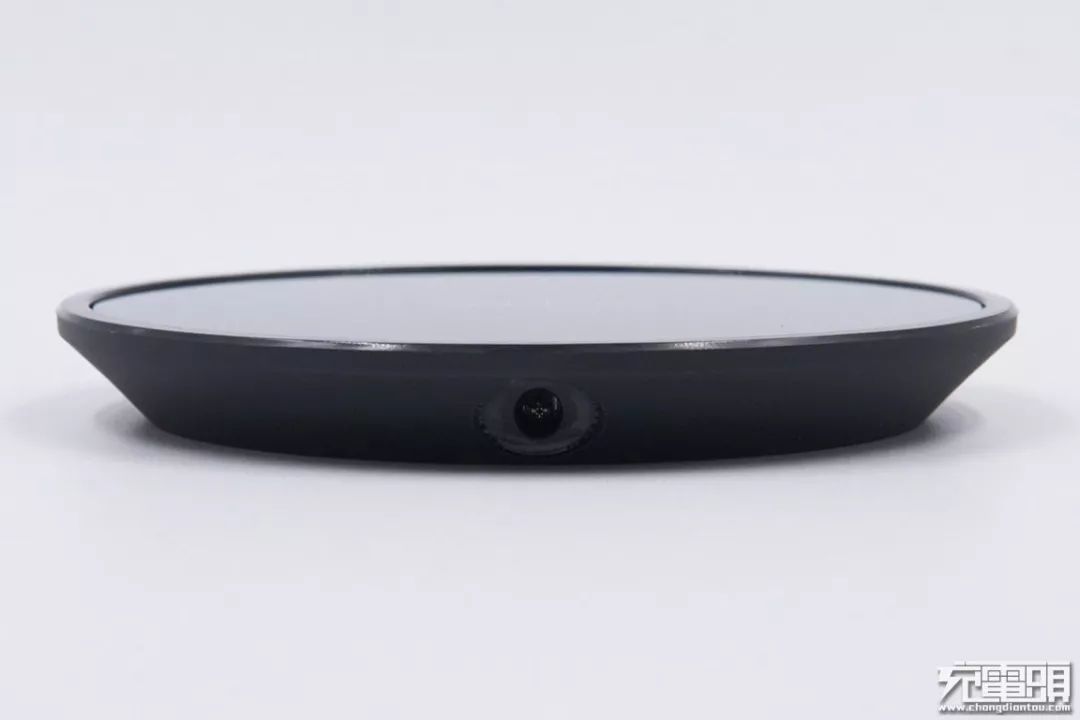

一側為DC圓形供電接口。

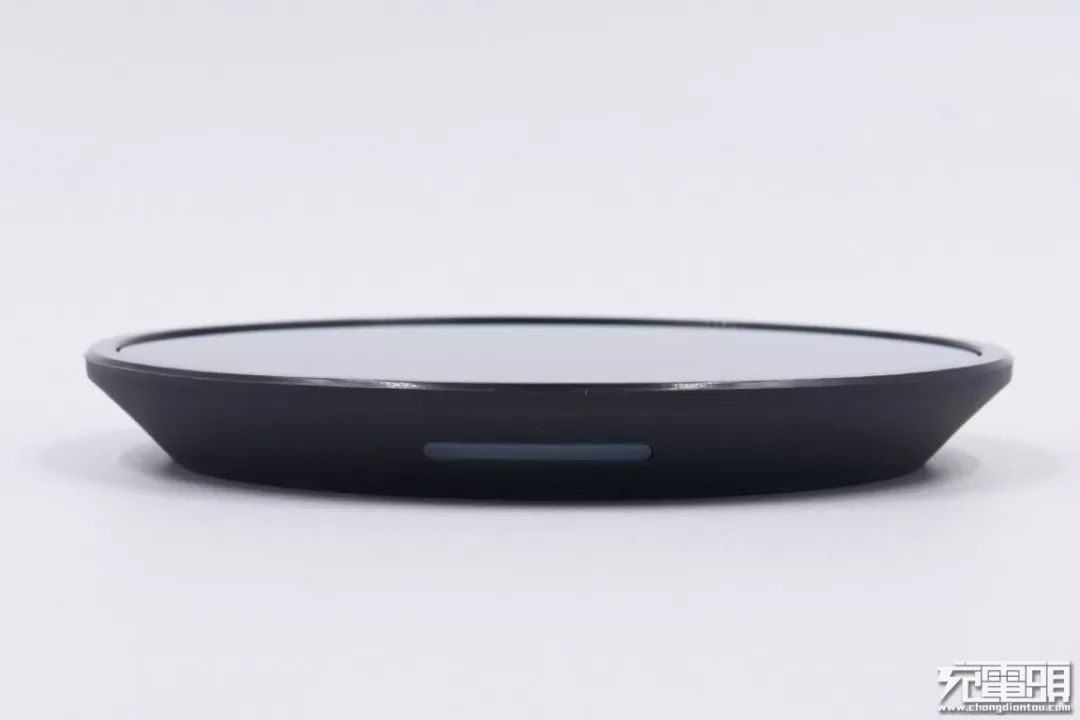

另一側為長條形LED狀態指示燈。

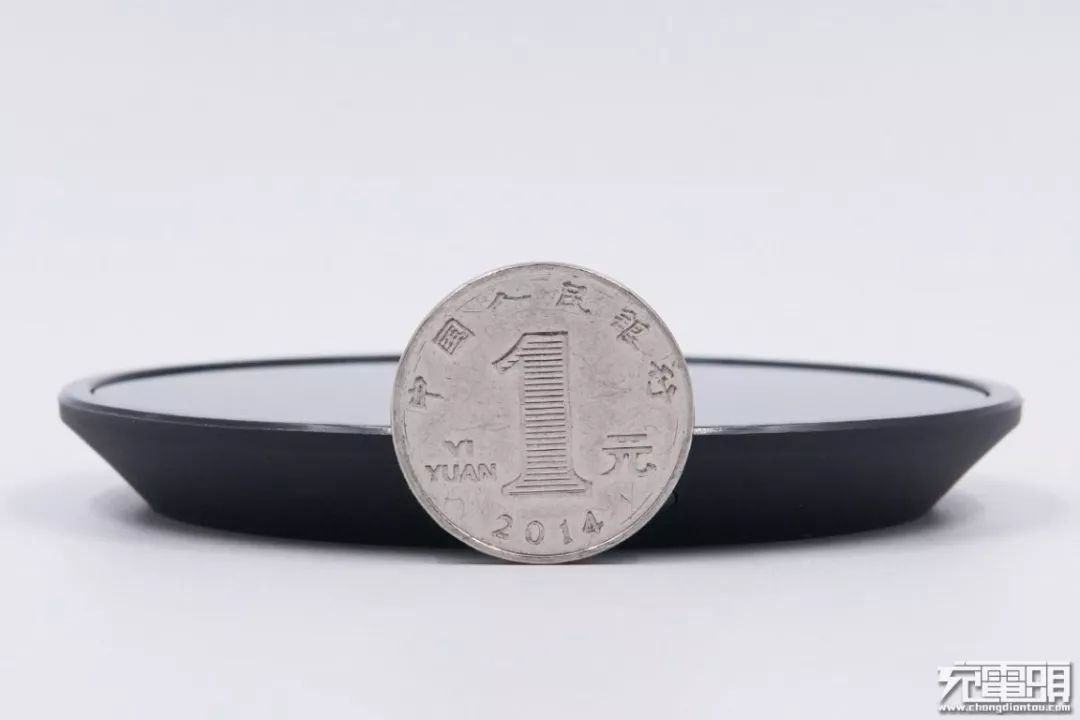

產品尺寸11×90毫米，厚度約為一元硬幣直徑的一半。

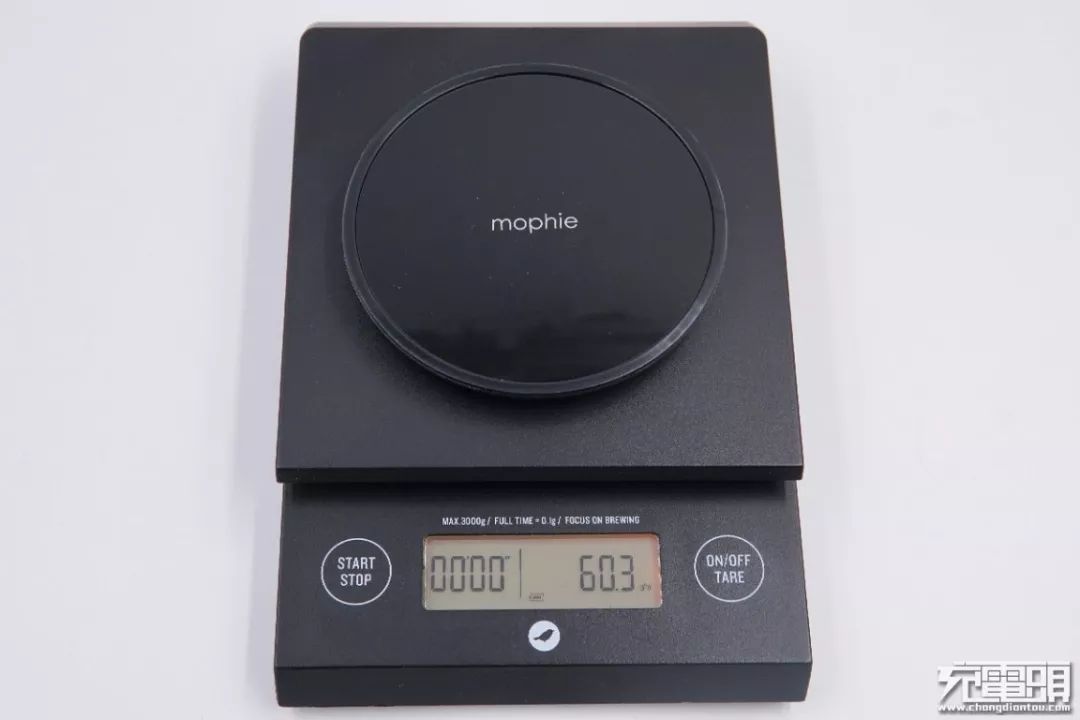

重量60.3g。



接入電源，進行通電使用。

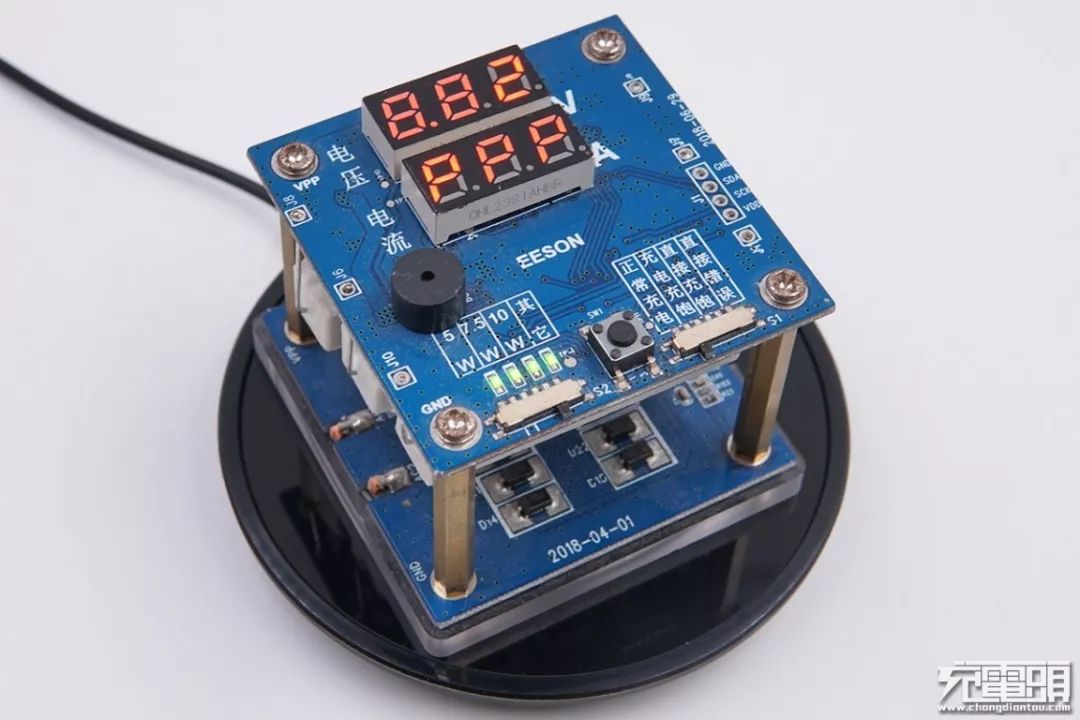

使用無線充電老化測試治具進行測試，顯示“PPP”，即支持普通5W、蘋果7.5W和三星10W。

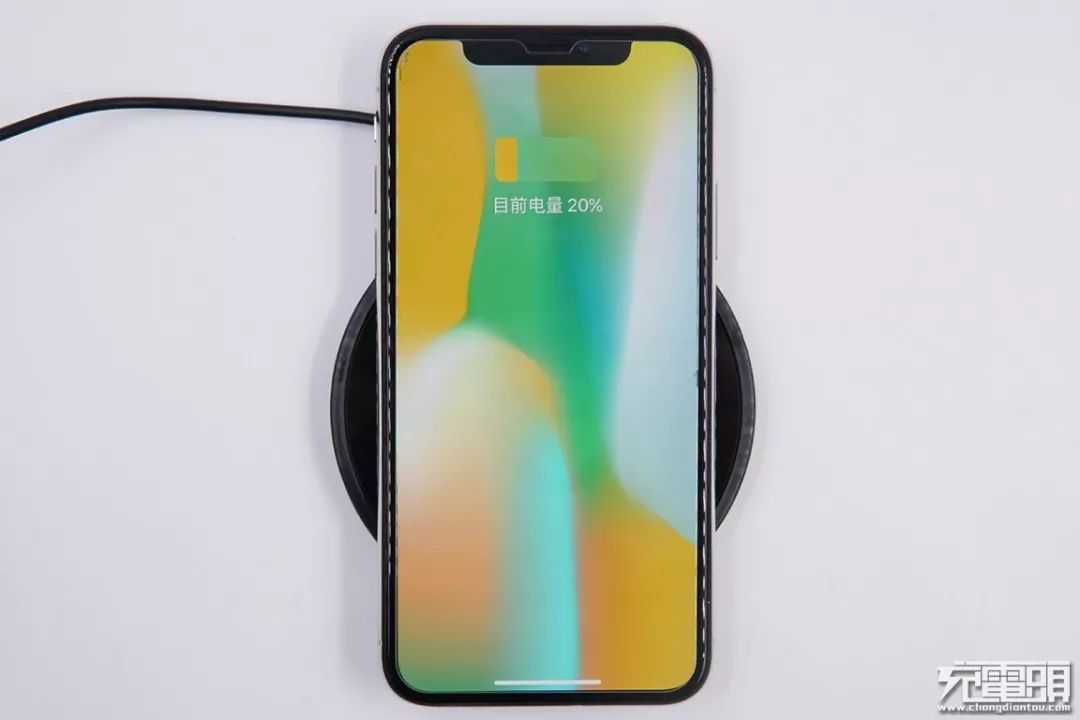

iPhone手機放上即可進入無線充電。

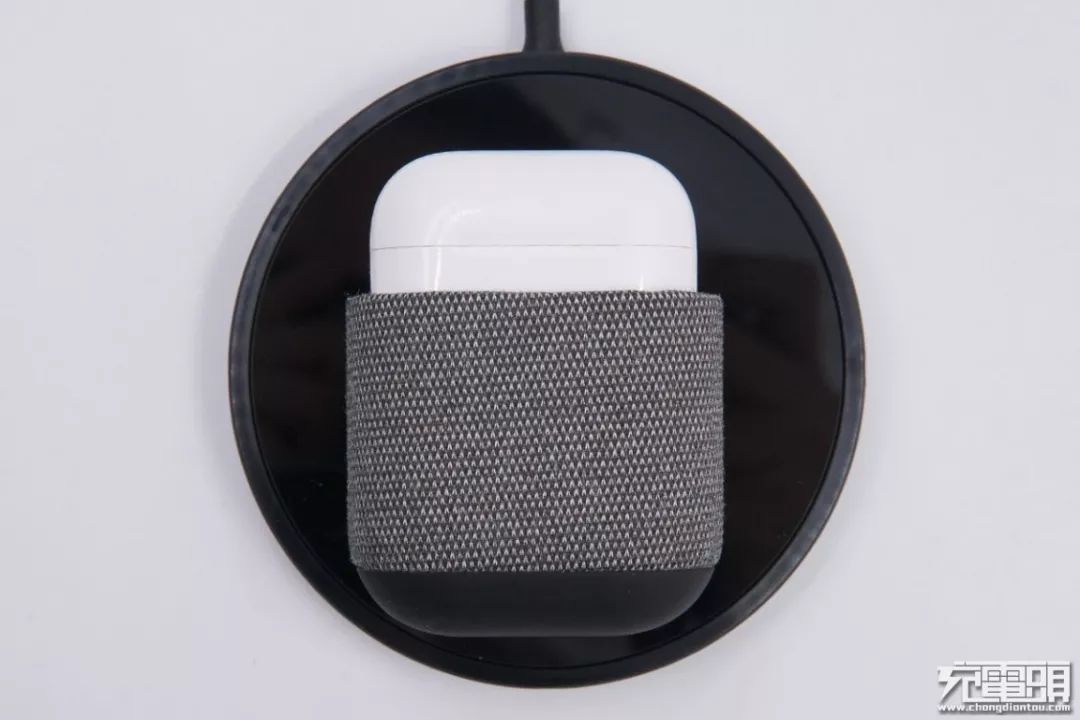

AirPods無線充電盒版也可輕松實現無線充電。

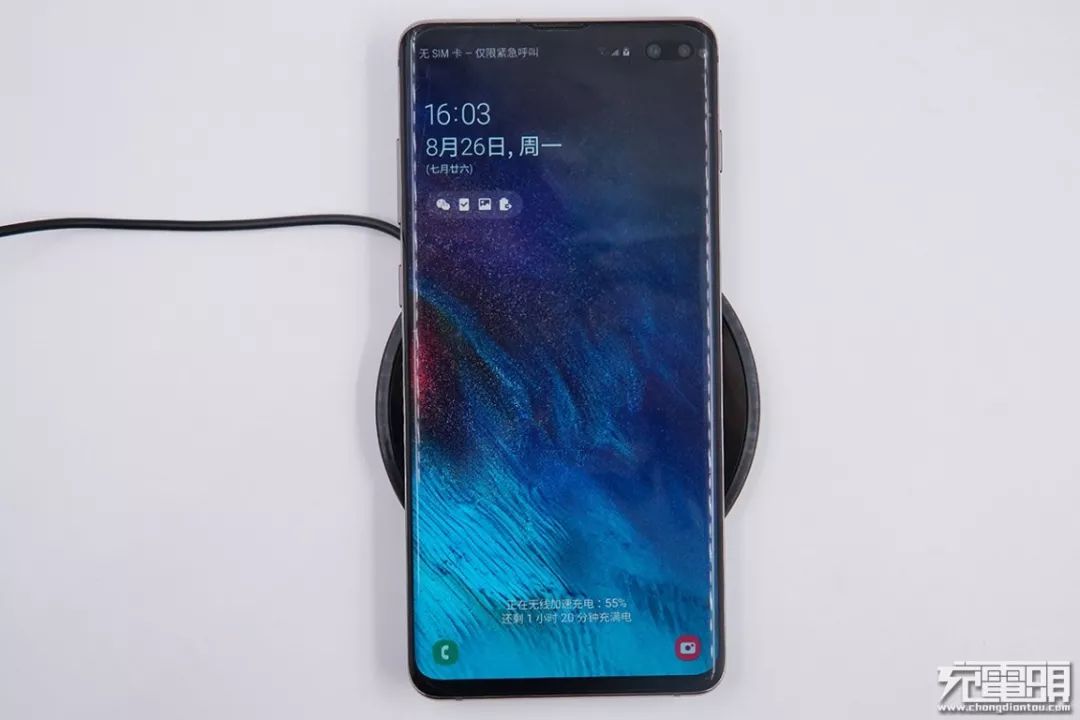

此外，測試三星S10+手機，屏幕顯示“正在無線加速充電”，表明也支持三星無線快充。

二、mophie wireless charging pad無線充電器拆解

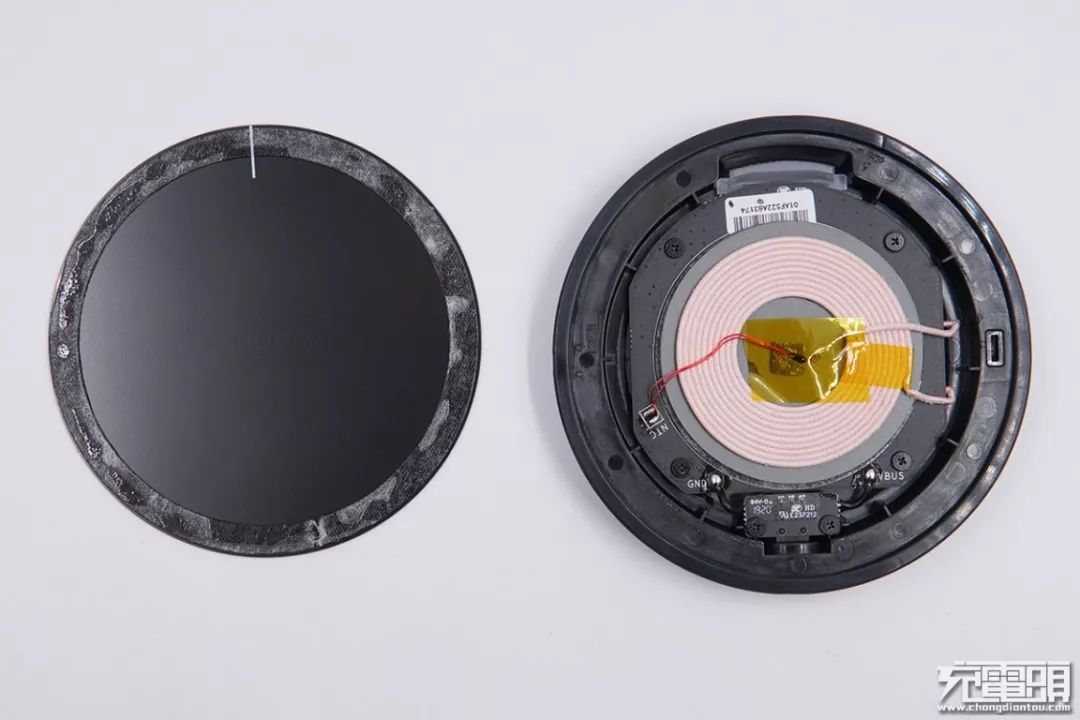

揭開面板，露出內部元器件。




移除底殼，LED指示燈位置有一條導光片。

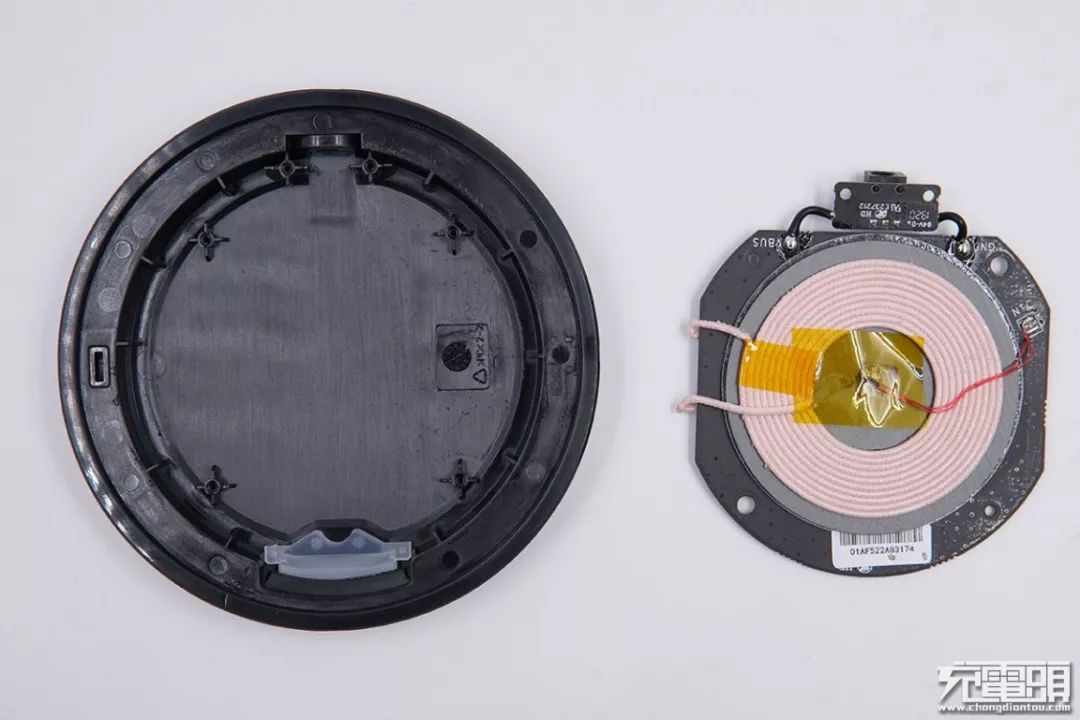

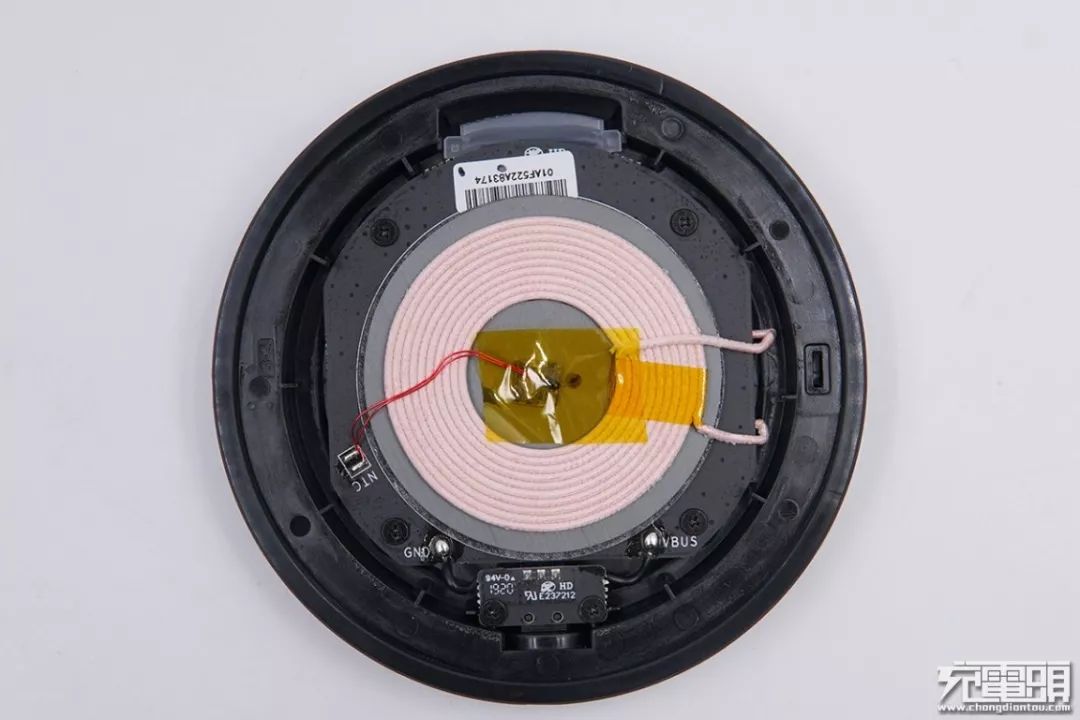

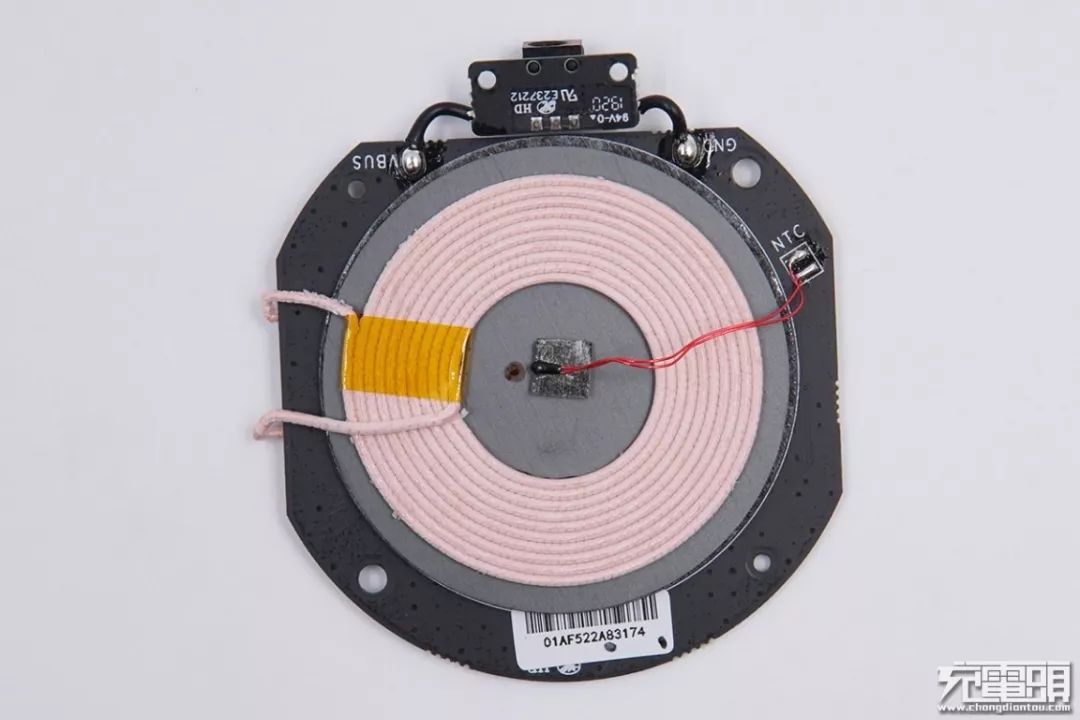

無線充線圈和隔磁片粘附在PCBA板背面，中心位置有一顆熱敏電阻，使用膠布、泡棉雙面膠固定在線圈中央。



芯片元器件全部集中在PCBA正面，底部有一塊供電PCBA小板。

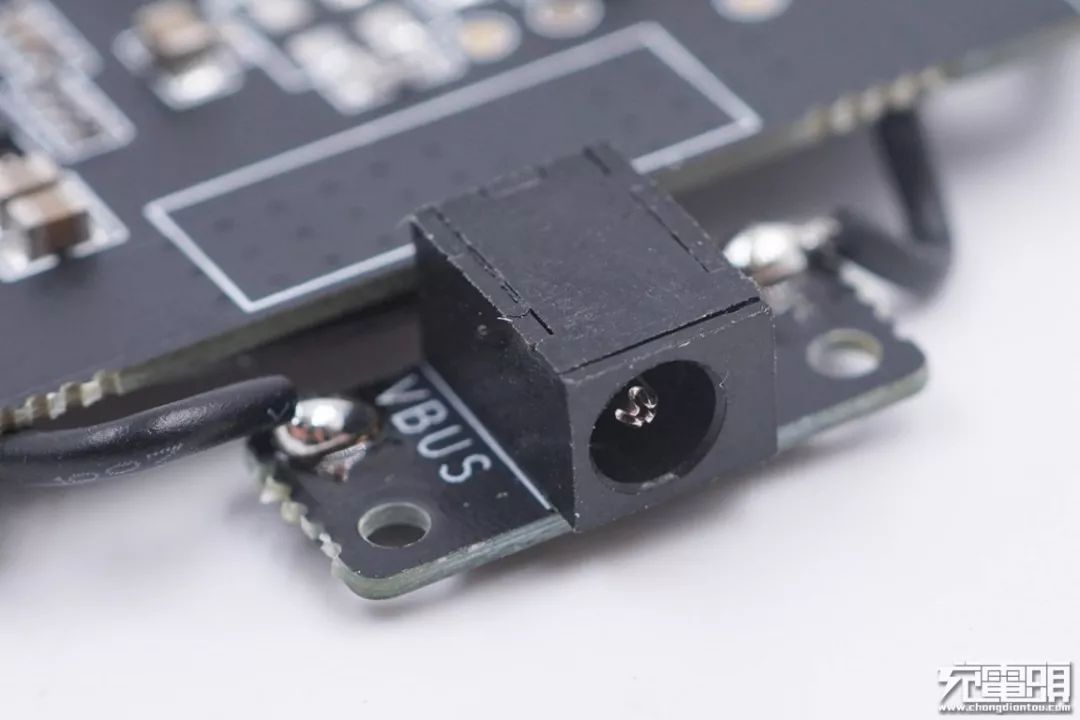

DC輸入圓形接口固定在PCBA小板上，小板通過導線焊接到大板上。



接著正式開始看PCBA大板。

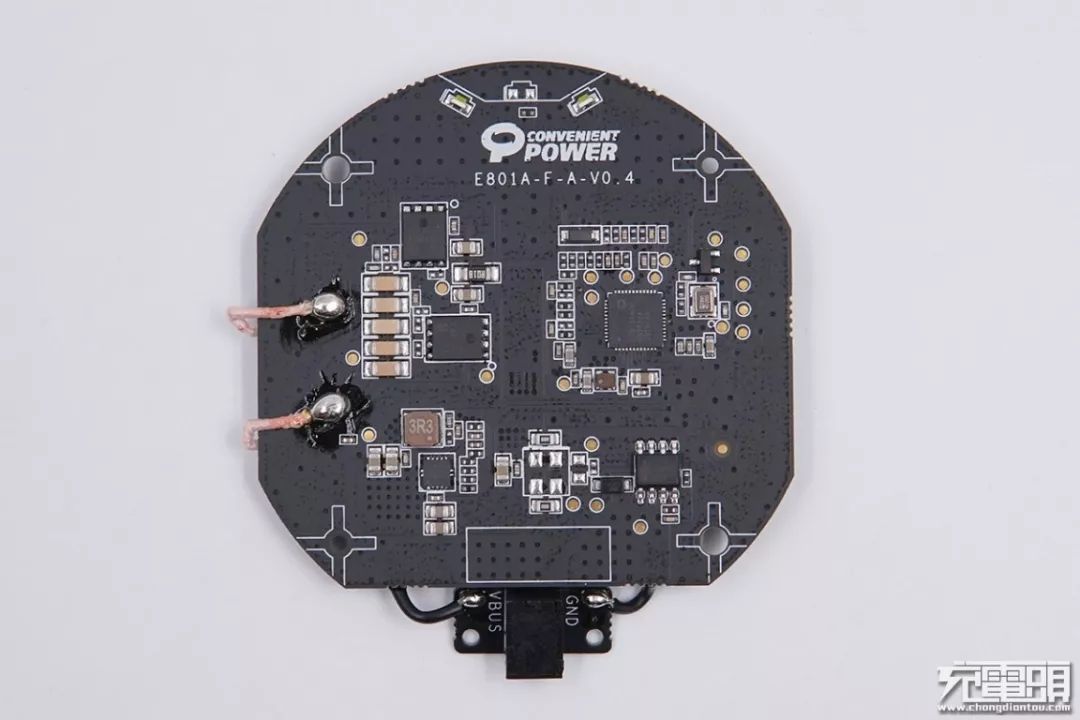

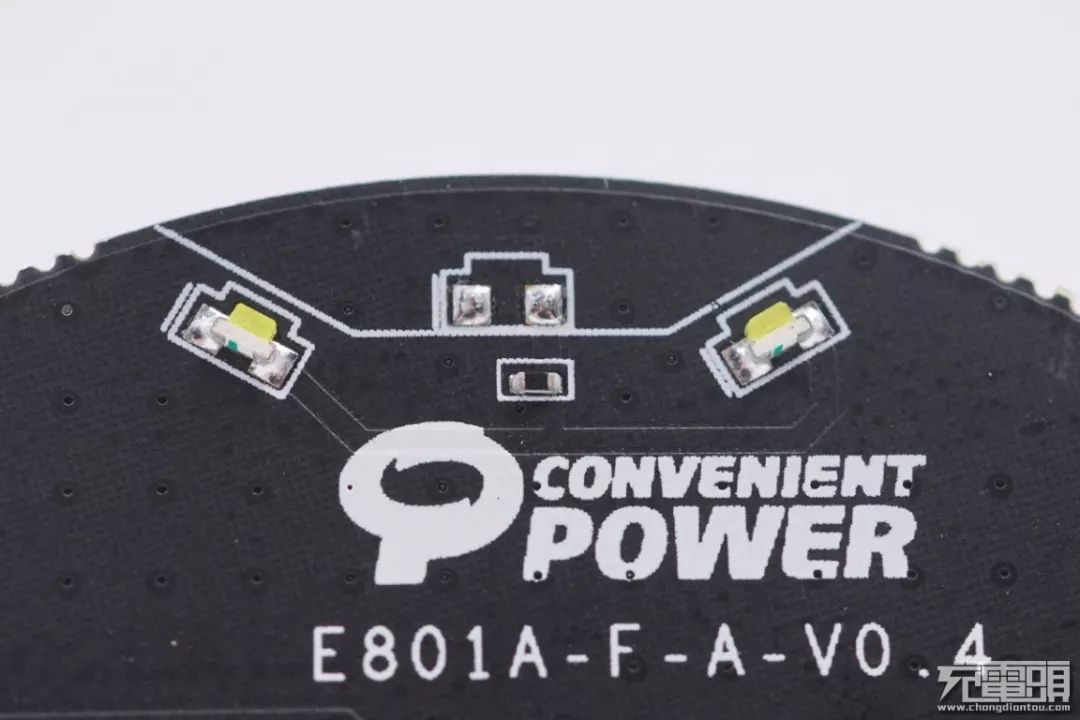

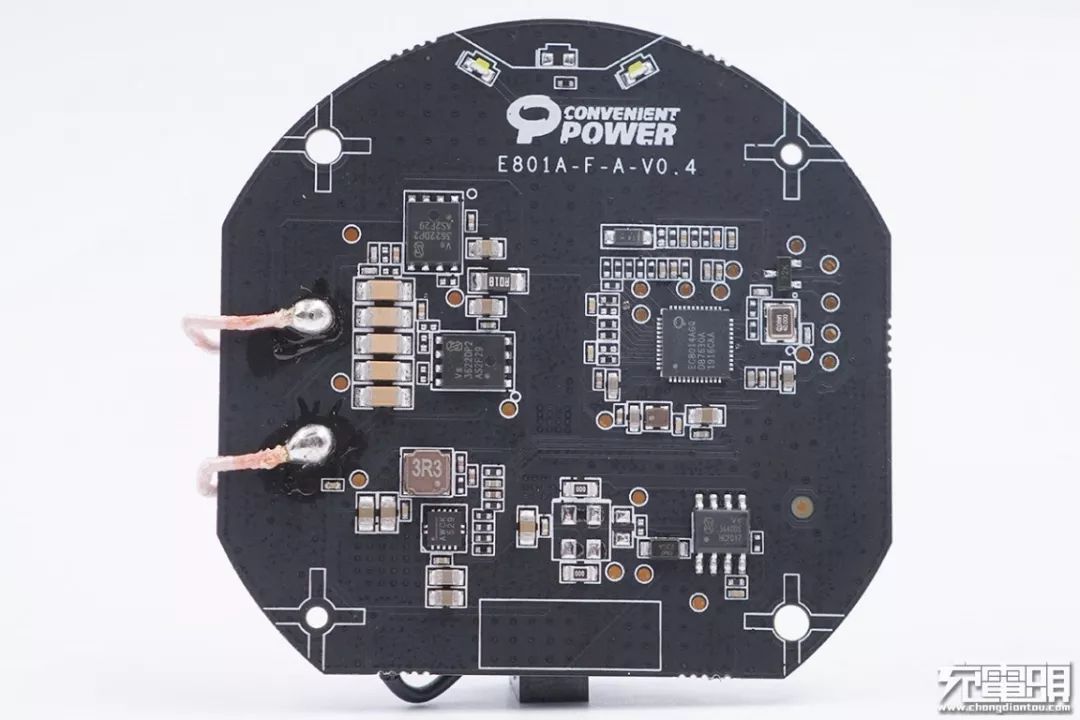

PCBA頂部有兩顆LED指示燈。再往下印刷有Convenient Power易沖半導體的Logo，并標有易沖無線充模組名稱代號：E801A。

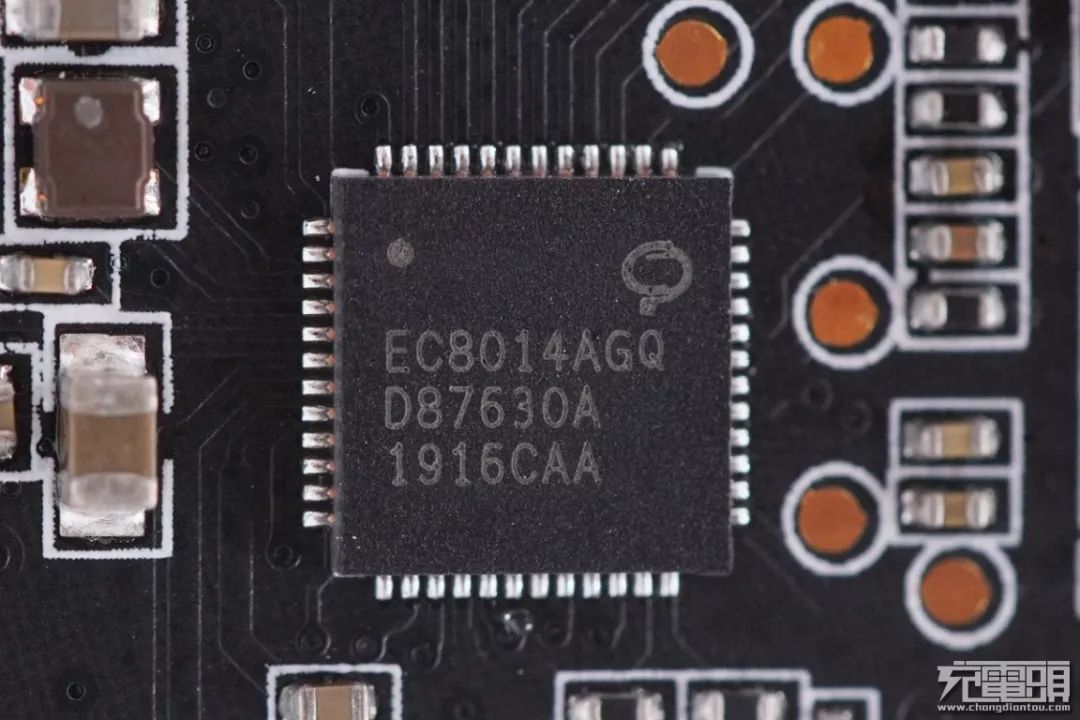

易沖半導體EC8014A是一款高效，符合Qi標準的高集成SoC無線充電發送器IC，功率高達15W，搭載定頻調壓電源模式。SoC片上系統集成了功率控制器、微控制器、穩壓器、異物檢測（FOD）、全橋驅動器以及片上電壓和電流解調。EC8014A集成了一個全橋驅動器。提供過流和過溫的內部保護功能。



詳細資料。

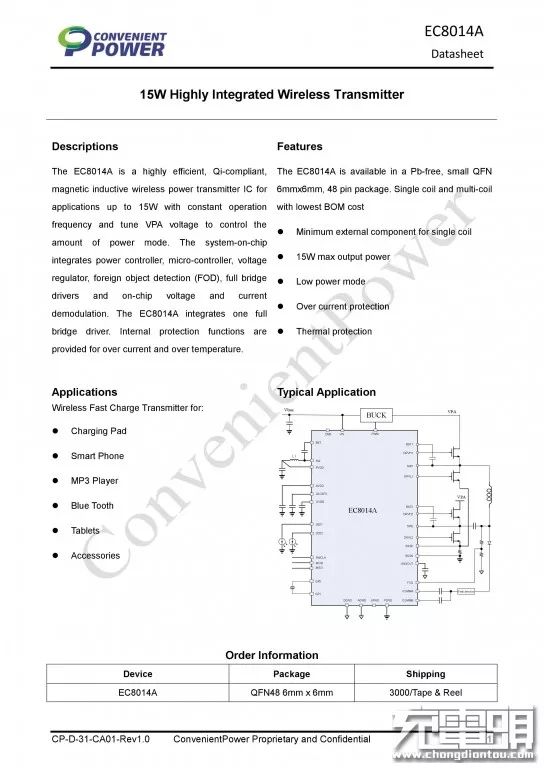

獲取詳細的Datasheet資料，請?jiān)谖⑿殴娞柡笈_回復關鍵詞：EC8014A。

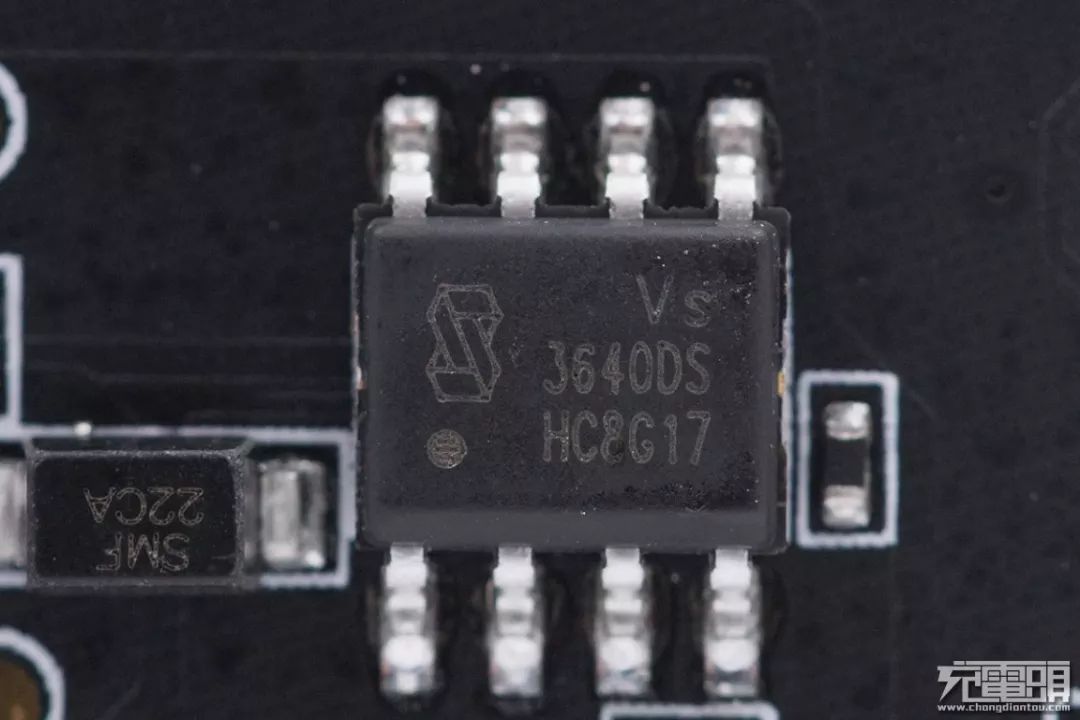

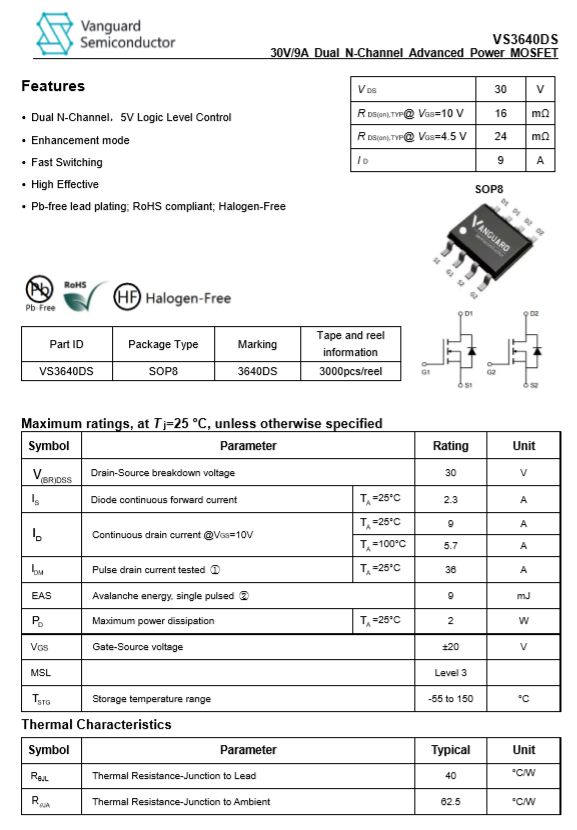

威兆 VS3640DS NMOS管。



詳細資料。

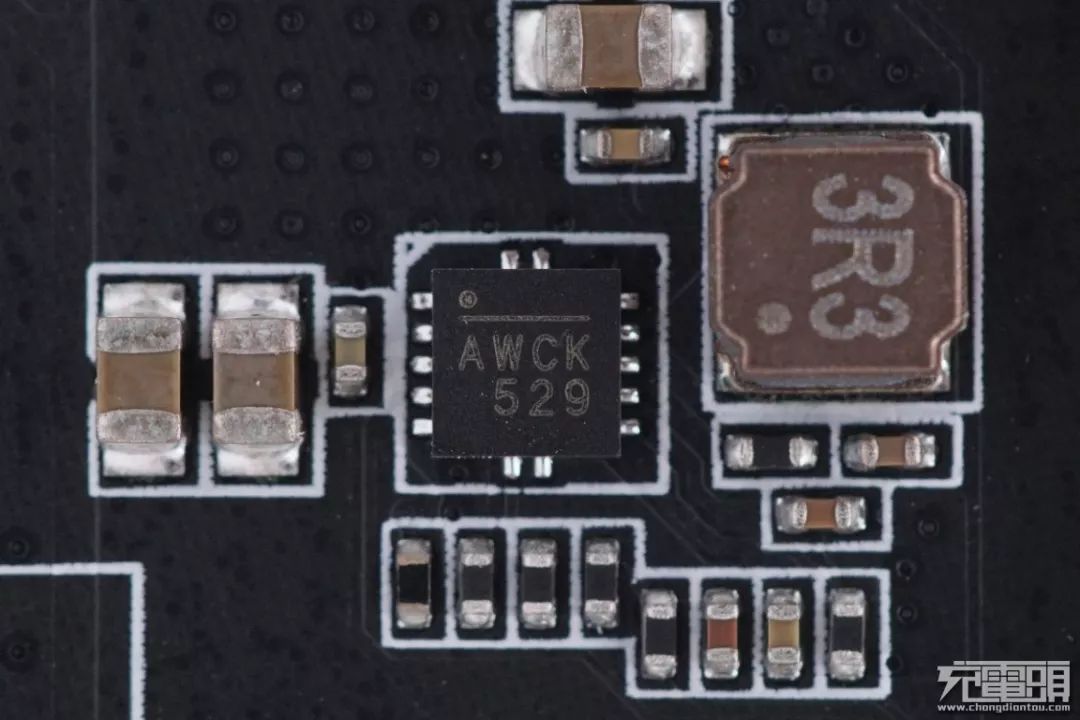

絲印AWCK，MPS同步整流降壓IC，調節輸出電壓進行蘋果定頻調壓充電。

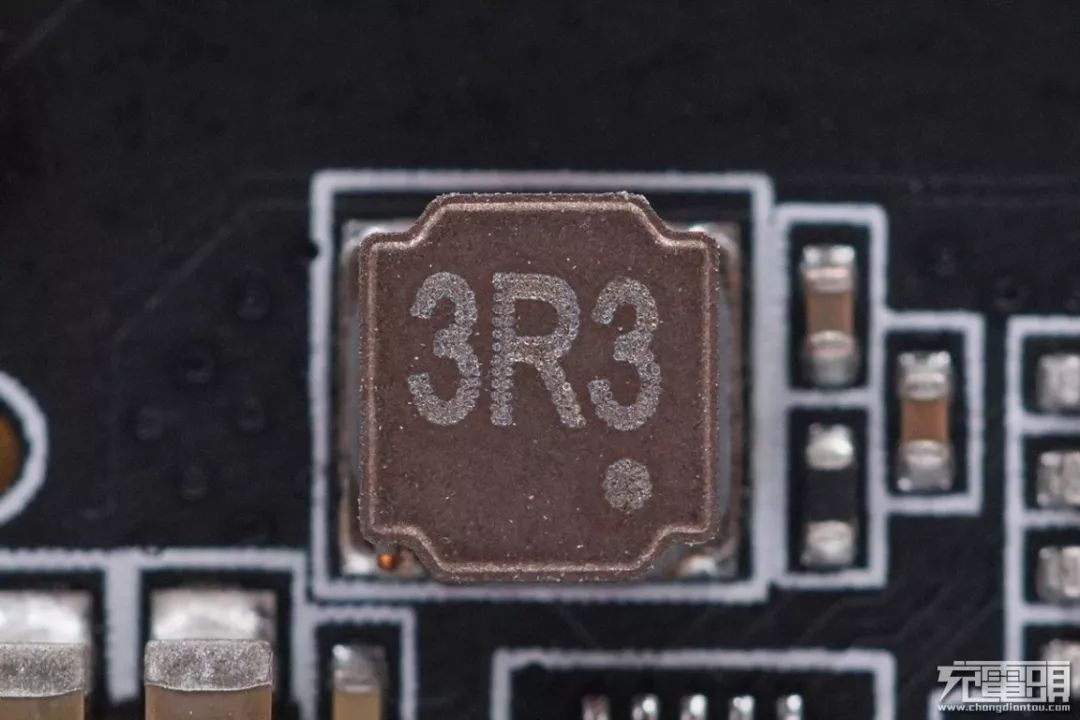

用于蘋果定頻調壓充電降壓的貼片電感。

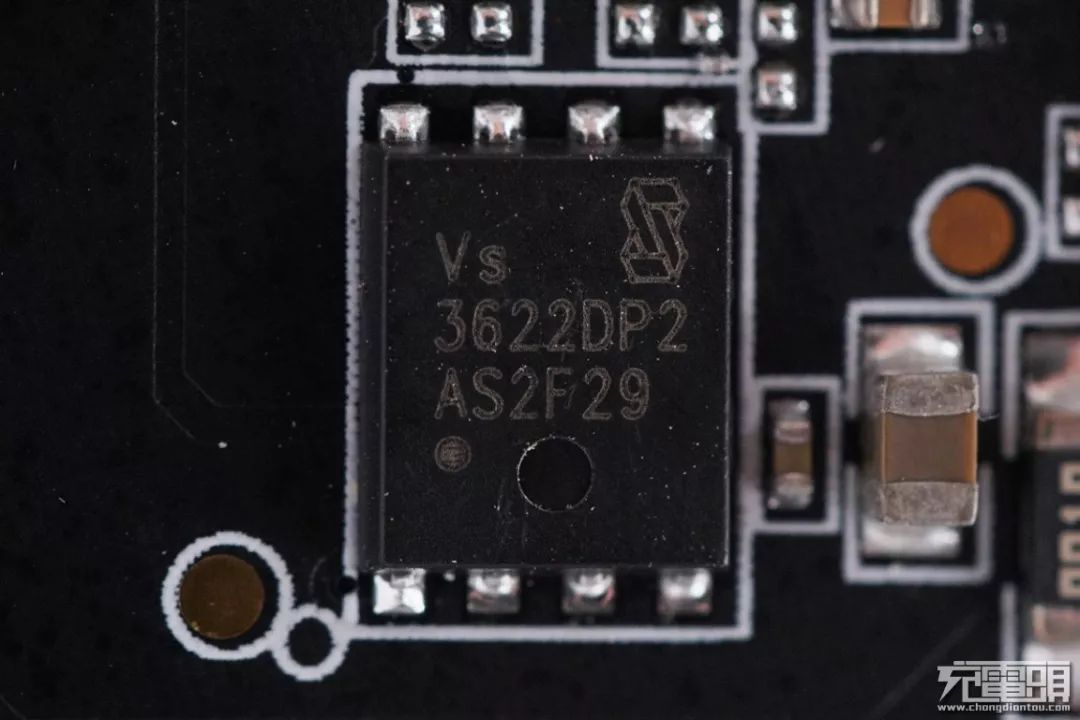

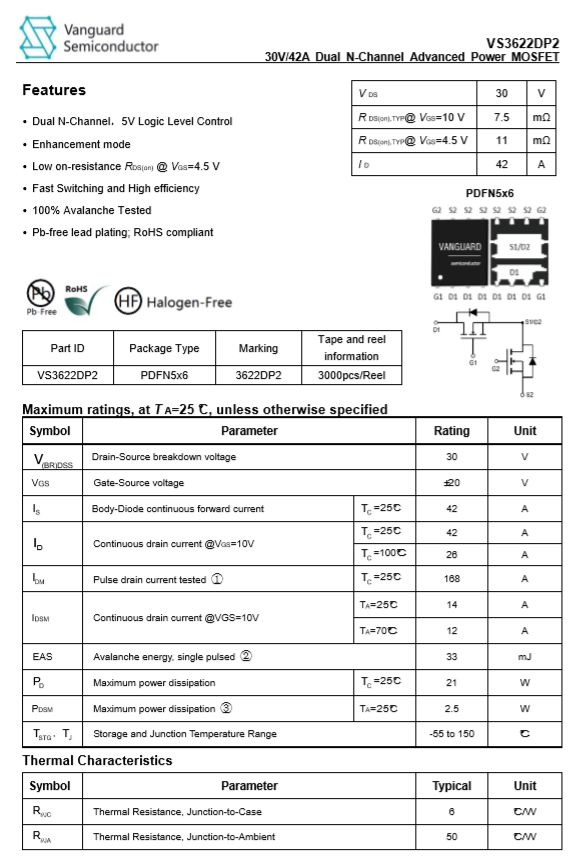

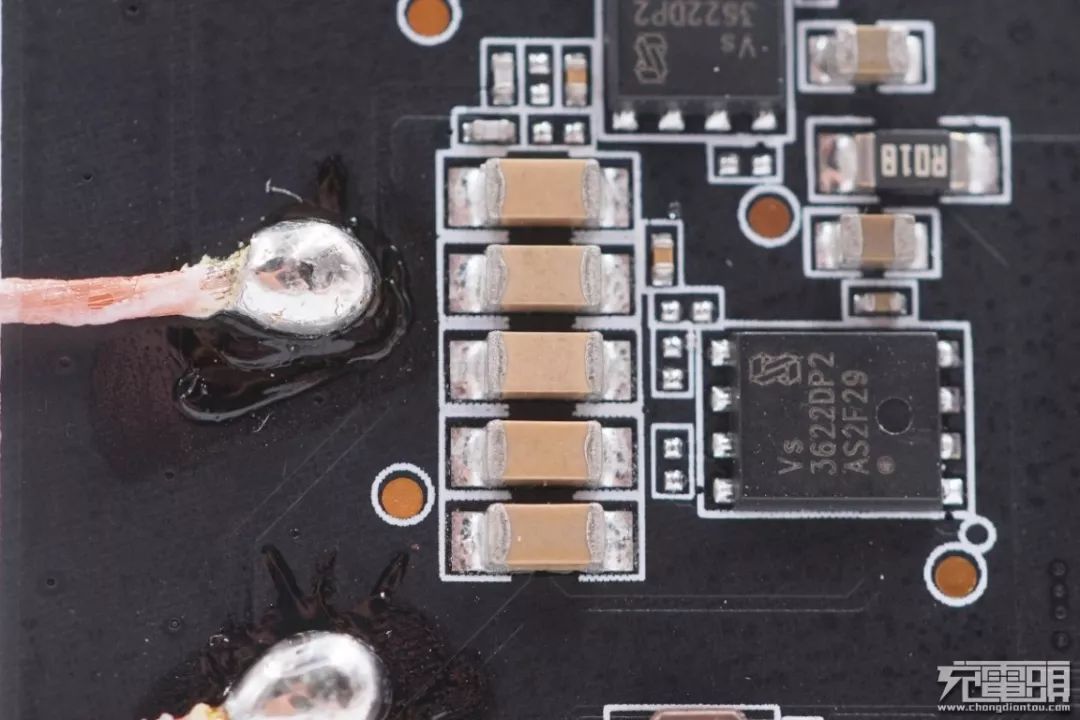

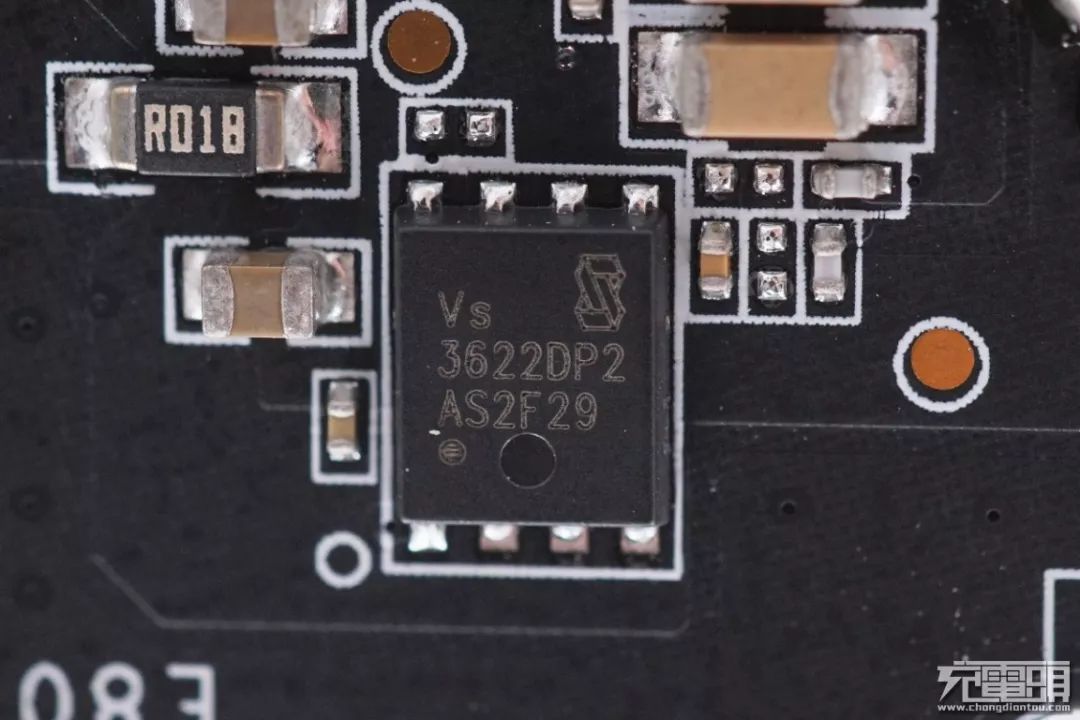

威兆 VS3622DP2 雙NMOS管，用于無線充電線圈驅動。邏輯電壓驅動，更好適配無線充電主控。內置雙MOS，兩顆即可組成完整全橋。


詳細資料。

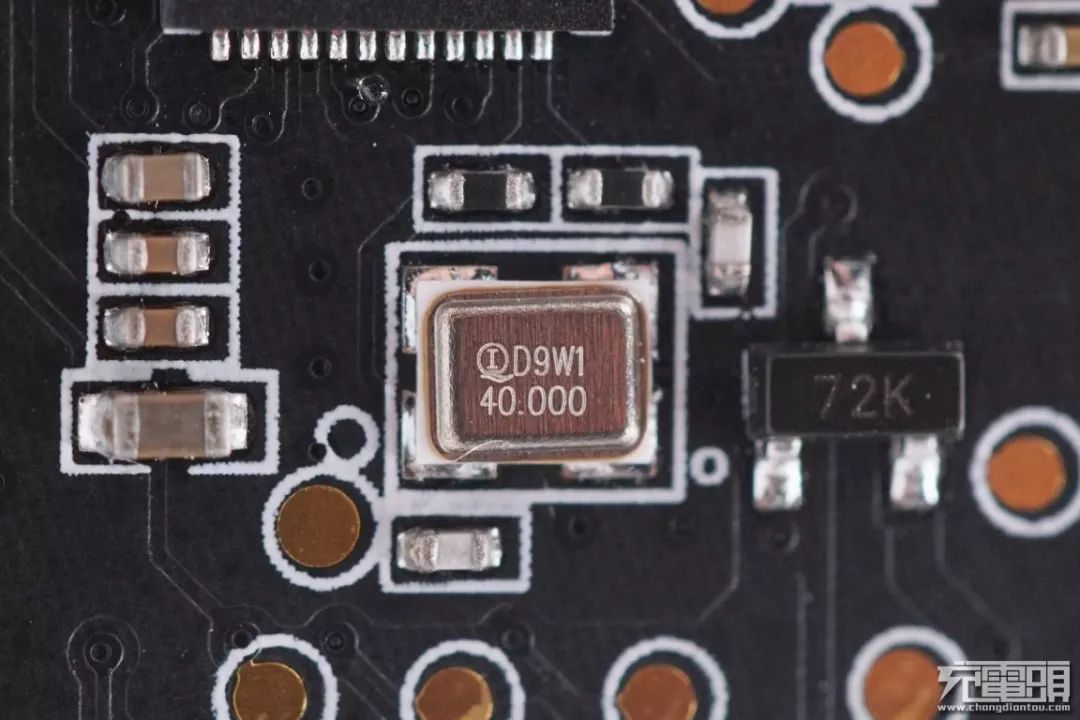

無源晶振。

MLCC諧振電容，5顆并聯。

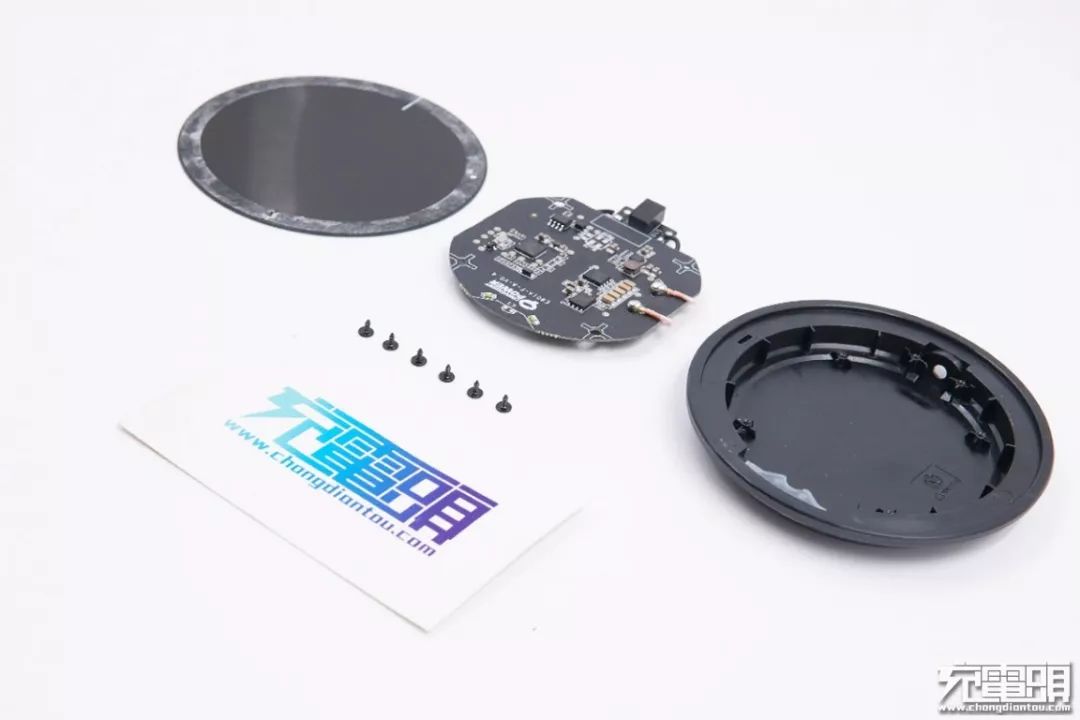

拆解全家福。

三、充電頭網拆解總結

mophie wireless charging pad無線充電器，產品用料做工延續一線品牌一貫的一流水準，安全措施到位。采用易沖半導體SoC無線充電芯片方案，集成度高，BOM成本低，定頻調壓架構帶來更好的穩定性、抗干擾等性能表現。
