電解電容的參數是這么看的？內阻大小有多少呢
本論文主要介紹電解電容的有關參數及其內阻的測量方法，希望能給大家?guī)砀羁痰牧私狻?/span>

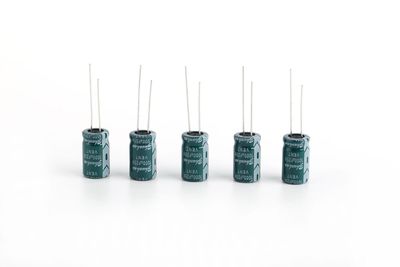

電解液電容是電容的一種，金屬箔為正極(鋁或鉭)，氧化膜與正極緊密結合在一起，即氧化鋁或五氧化二鉭是電解液，陰極由導電材料、電解質(電解質可以是液體或固體)和其它材料組成，由于電解液是陰極的主要部分，電解液因此而得名。正、負電解電容同時不可接錯。
電解質容量的技術參數。
當量串聯電阻式ESR。
電容電阻率的高低，與電容容量、電壓、頻率、溫度等有關，對電容電阻率的要求越低越好。固定額定電壓時，電容越大，電流越??；在電容固定的情況下，選擇額定電壓較高的品種可減少ESR。低頻段的ESR較高，高頻段的ESR較低，溫度較高。等價串行電阻ESR可以從許多品牌的規格說明書中找到。
二是漏電流。
看得見的東西，漏電的東西！在鋁電解電容中均存在由物理結構決定的漏電現象。毋庸置疑，漏電肯定是越小越好。隨著電容容量的增加，泄漏電流越大；降低工作電壓可以減小泄漏電流。反之，選擇耐高壓的品種也將有助于減少泄漏電流。將上述兩個參數結合起來，在相同的條件下，選擇耐壓品種確實是一種簡便易行，減少內阻，減少漏電流，減小損失角，延長使用壽命的好方法。真好，只是價錢高一點而已。有人說，既電解電容在遠低于額定工作電壓下工作，由于不能有效地保持電極和電解液之間的退極化作用，就會導致電解電容的極化而使?jié)i波電流減少，ESR增加，從而提前老化。但這種說法的前提是“遠低于額定工作電壓”，結合一些長期的實踐經驗，將額定工作電壓標稱值的2/3左右作為正常工作電壓，是比較合理的。業馀時間可大致估算電解電容漏電流。將同一容量的電解電容按額定受壓電壓充電，放置一定時間后，再檢測電容器兩端電壓下降的程度。較少的降壓漏電流較小。
三、名義參數。
數值只列在電容器外殼上*。UF表示的靜電容量。沒有更多的話了。WV(workingvoltage)，簡稱工作電壓，應該是標稱安全值，也就是說，在實際電路中，不能超過這個標稱電壓。*多見于氣溫達85、105度。較高溫度(例如，純甲烷功率)，最好選擇105度額定溫度。一般來說，優化溫度系數對提高其它參數的性能也有積極的幫助。
4.散逸因數轉換器(DF)
有時候，DF值也表示為損失角tan。溫度、容量、電壓、頻率等等都會影響DF值的高低；容量相同時，耐壓越高的DF值越低。DF值越高，頻率越高，溫度越高，DF值越高。電容器上的DF值通常不標注在電容器的說明書上。當用DIY選擇電容時，可優先選擇耐高壓較高的，如工作電壓為45V時，選擇50V是不合理的。雖然用50V電壓來承受正常工作電壓并沒有什么不合適，但是考慮DF值還是有一些不足。如果用63V或者71V的耐壓性能會更好。價格當然再高一點也不劃算。
5.Irac漣波電流。
對于石機濾波電路而言，漣波電流是非常重要的參數。Irac的漣波電流越高越好。其高低與工作頻率有關，Irac頻率越高，Irac頻率越低。一般認為，要獲得良好的大電流放電特性，就必須在低頻時具有很高的漣波電流，使低頻時更加堅硬、飽滿、富有彈性，并具有良好的控制驅動特性；事實上，在高頻時高的漣波電流對音色的正面影響也很大，可以使高頻具有更好的延展性，減少粗糙感。
電解液容量特性參數。
額定電容值和允許偏差。
額定電容是指電容上的電容。實際電容容量與標稱電容量偏差稱誤差，在偏差允許范圍內稱精度。
與容許誤差的精度等級對應關系：00(01)-±1%,0(02)-±2%，Ⅰ-±5%，Ⅱ-±10%，Ⅲ-±20%，Ⅳ-(+20%-10%)，Ⅴ-(+50%-20%)，Ⅵ-(+50%-30%)
根據用途的不同，一般電容器通常采用Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ四個等級，電解電容器則采用Ⅳ、Ⅴ。
2.額定電壓
當環境溫度和額定環境溫度低于最低標準時，可連續加到電容器的最高直流電壓有效值，一般直接標在電容器外殼上，如果工作電壓超過電容器的耐壓力，電容器就會擊穿，造成不可修復的永久性損壞。
3.絕緣阻力。
在電容上加直流電壓，產生漏電電流，兩者的比值稱為絕緣電阻。在小容量情況下，主要依賴于電容表面狀態；在容量>0.1uf情況下，主要依賴于介質性能，隨著絕緣電阻的增大而增大。電容量時間常數：為正確評估大容量電容的絕緣狀況，引入時間常數，它等于電容量絕緣電阻與容量的乘積。
4.損失。
在電場作用下，單位時間內因發熱而消耗的能量被稱為損耗。各種類型的電容都規定了其在一定頻率范圍內的損耗容許值，其中，電容損耗主要是介質損耗、電導損耗和所有金屬電阻器的損耗。電容的損耗通常是由漏導損耗引起的，在直流電場的作用下，電容的損耗一般較小，在交變電場中，電容的損耗不僅與漏導有關，而且還與周期極化過程有關。
5.頻率特征。
一般電容的容量隨頻率的增加呈遞減規律。
電解電容內阻的測量方法。
一、使用萬用電表(R×10k或R×1k檔，取決于電容器的容量)時，當兩表筆分別接觸到容器的兩根導線時，表針先向順時針方向(右)擺動，然后再向左緩慢地回到∞位置附近，這一過程就是電容器充電過程。
二、當表針靜止時，指的是該電容漏阻(R)。如測量中的表針距離無限遠，說明電容漏電嚴重，不可使用。有些電容器在測漏電阻時，表針返回到無窮大位置時，又會順時針擺動，這說明電容器的漏電情況更加嚴重。漏阻R≥500k，一般要求不能使用。
三、容量在5000pF以下的電容，萬用表無法測出其漏電阻。電容器的斷開(也稱斷開)、擊穿(也稱短路)檢測容量為6800pF~1mF的電容器，用R×10k檔，用紅、黑兩種表棒分別接電容器的管腳，在表棒接通瞬間，應能看到表針有一個輕微的擺動過程。
如沒有看到表針的擺動，可以換紅、黑兩種表棒進行測量，此時表針的擺動幅度應稍大些，若在檢測時表針沒有擺動，則說明電容器已經斷了。
如果表針向右擺動角度較大，而表針不動(也就是沒有倒置現象)，則表明電容器已被擊穿或發生了嚴重漏電。
注：檢測時手指不能同時觸碰兩個表桿，以免受人體電阻的影響，同時，檢測電解電容器等大型電容時，應根據電容的大小選擇合適的量程，量程R越小，充電時間越長，否則將誤以為擊穿了電容。
因?qū)θ萘啃∮?800pF的電容器進行檢測時，由于容量過小，充電時間短，充電電流小，萬用表檢測時無法看到表針偏轉，因此此時只能對電容器進行檢測，不能判斷電容器是否開路，即在對這類小電容器進行檢測時，表針應該不偏，如果偏轉角度過大，說明電容器漏電或擊穿。這種方法不能探測出這種小電容器是否會發生開路故障?？捎镁哂须娙轀y量功能的數字萬用表代替檢測器進行測量。電解電容極性的判定方法。
利用萬用表測量電解電容漏阻，記下該阻值的大小，然后將紅、黑表棒對調，再測量電容漏阻，比較兩次測量的阻值，將黑表棒與漏阻較小的表棒、黑表棒所接觸的是負極。
電容量的檢測方法。
正負極性的鑒別：具有極性的鋁電解電容器外殼通常在塑料封套上。
