一、大功率無線快充市場前景

從2019年開始，各大手機品牌廠商紛紛在充電技術上狠下功夫，不僅有線快充創下了傲人的成績，無線充電技術也取得了長足的發展。進入2020年，無線充電技術更是一路突飛猛進，27W、30W、40W等一批大功率無線充電技術陸續實現商用。

其中40W無線充電技術只需不到一小時就能將4000mAh容量手機充滿，充電速度直逼有線快充。給用戶帶來了前所未有的疾速充電體驗，也徹底改變了傳統無線充電器在用戶的印象。

大功率無線快充技術已經趨于成熟，并在2020年成為了市場主流。充電頭網了解到，目前已有華為、小米、OPPO、一加、魅族等多個知名手機品牌均推出了支持大功率無線快充的產品，無線快充電技術也迎來了百花齊放的局面。

隨著多家知名手機品牌入局，形成了新興的大功率無線快充市場；同時在教育用戶方面，也讓無線充電功能進一步深入人心，加速了無線充電技術的普及，帶動周邊配件產品的發展。

二、威兆推出大功率無線快充專用MOS

威兆半導體成立于2012年，專注于功率器件技術研究及高性能電源解決方案開發，以及高性能、高可靠性的高中低壓MOSFET及超低導通壓降肖特基管的研發和生產。

在消費類電源領域，威兆MOS的身影不僅隨處可見，而且還頻頻進入世界知名品牌相關產品供應鏈，華為、小米、vivo、三星、努比亞、飛利浦、公牛等都是它的客戶，威兆MOS以過硬的產品品質，獲得了市場的高度認可。

針對大功率無線快充充電器市場，威兆推出了兩款線圈驅動專用MOS——VS3618AE和VS3622AE。同時，對于部分內置升降壓電路的無線充電器而言，威兆也有多個型號與之匹配，產品覆蓋十分全面。

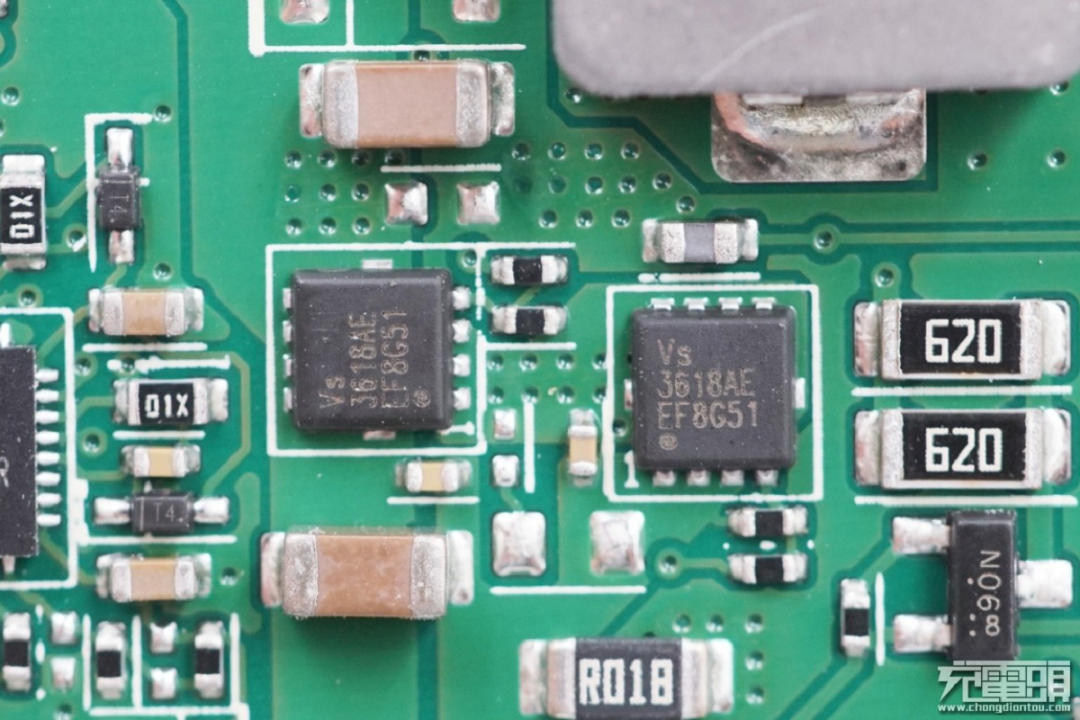

威兆VS3618AE MOS管，NMOS，耐壓30V，導阻6mΩ。

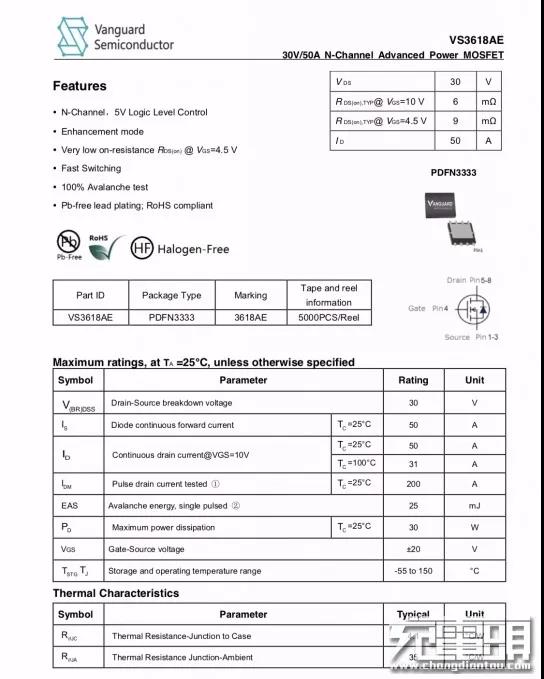

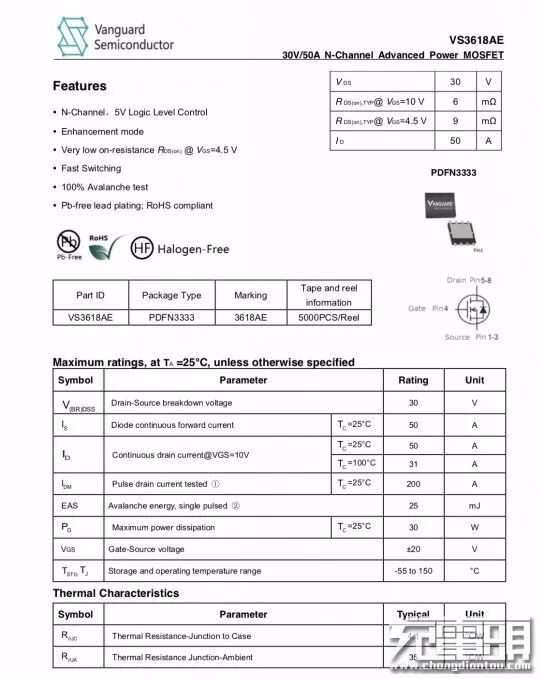

威兆VS3618AE資料信息。

威兆VS3622AE功率管，NMOS，耐壓30V。

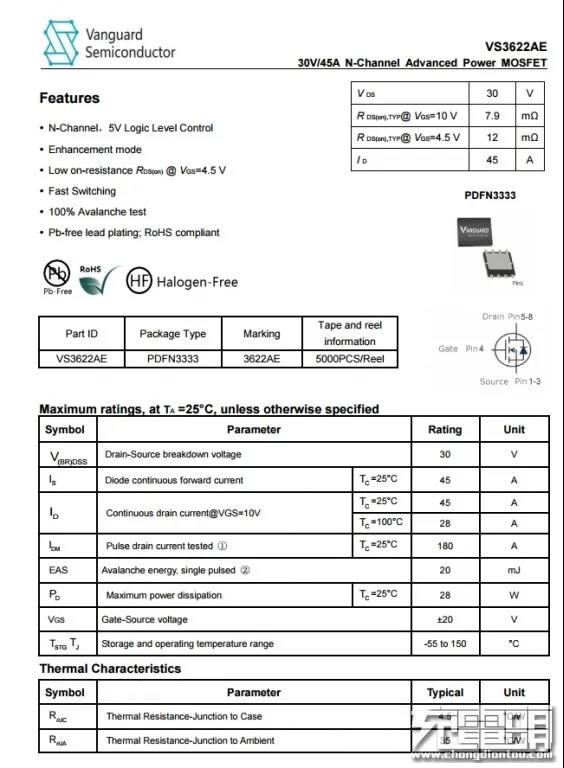

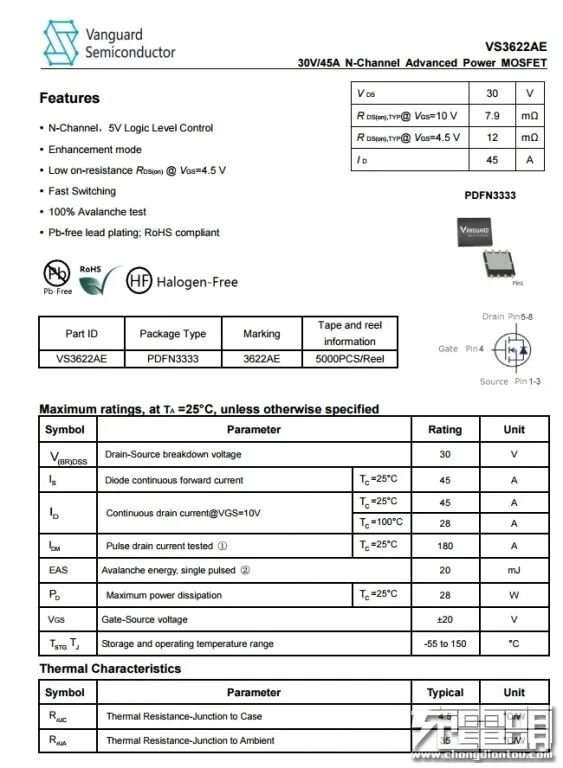

威兆 VS3622AE 詳細資料信息。

二、威兆MOS獲多款知名品牌大功率無線快充采用

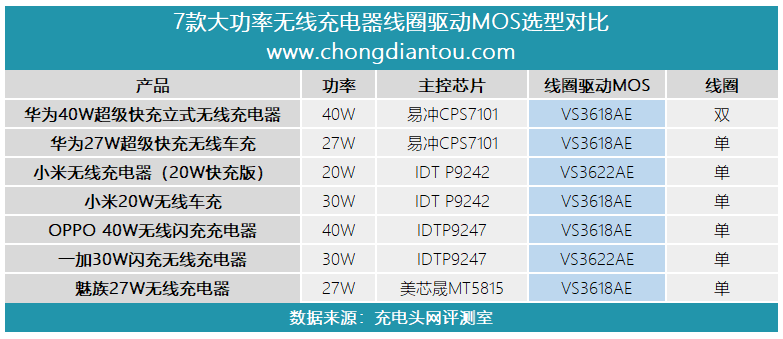

充電頭網通過拆解了解到，目前已有7款大功率無線快充充電器選用了威兆半導體VS3618AE或VS3622AE作為線圈驅動MOS。產品性能也獲得華為、小米、OPPO、一加、魅族等品牌一致認可，產品累計出貨量超億顆。

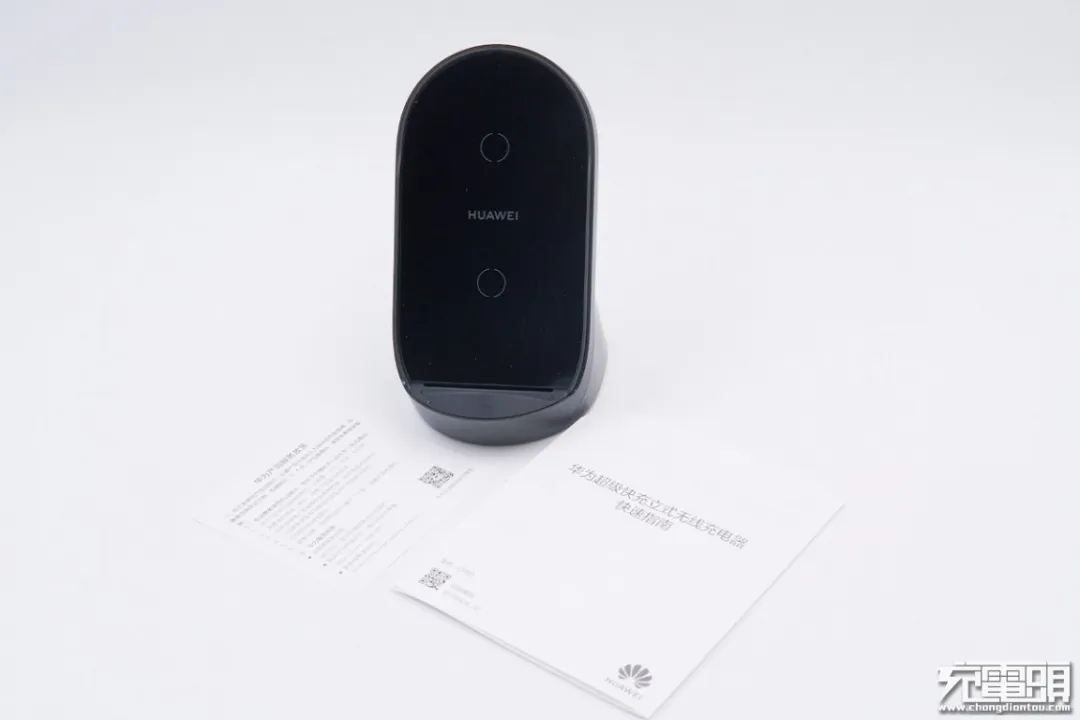

1、華為40W超級快充立式無線充電器

在外觀方面，華為40W超級快充立式無線充電器采用了一種全新的設計，將金屬材質、PC材質、高光玻璃實現了完美的結合，周身散發著滿滿的科技感。同時也進一步豐富了華為在該領域的配件品類，用戶有了更多的選擇。

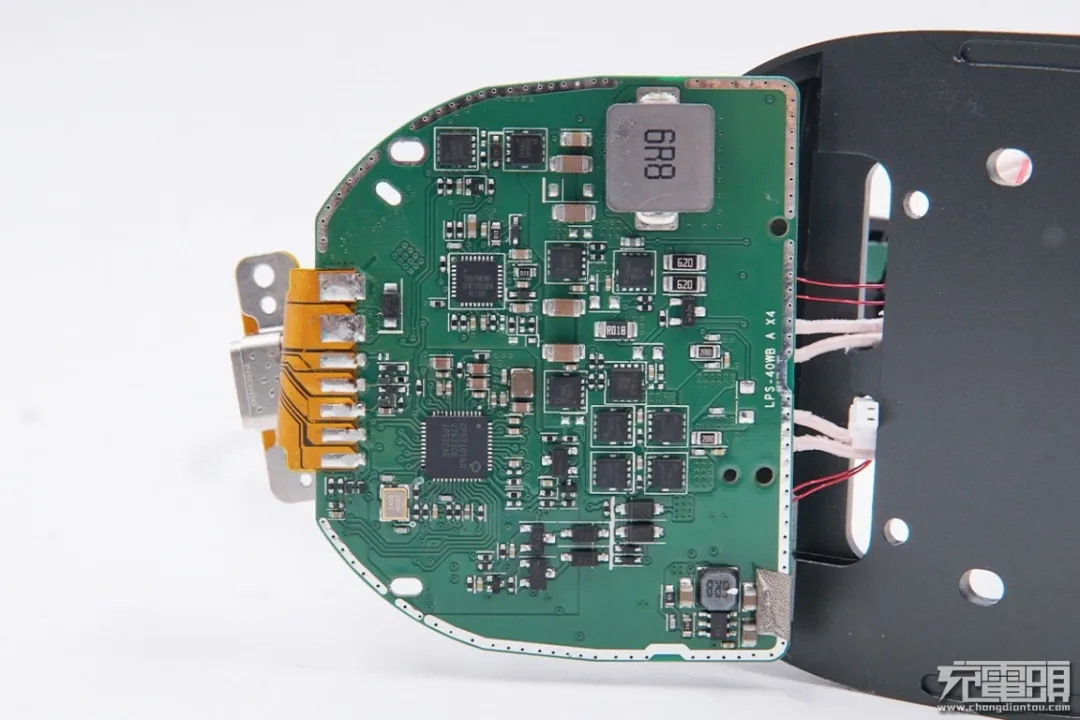

充電頭網頭通過拆解發現，華為40W超級快充立式無線充電器內部采用雙線圈設計，PCB板設計非常精簡，內置易沖半導體高集成無線充電SOC以及南芯升降壓控制器，此外還內置了10顆威兆MOS。

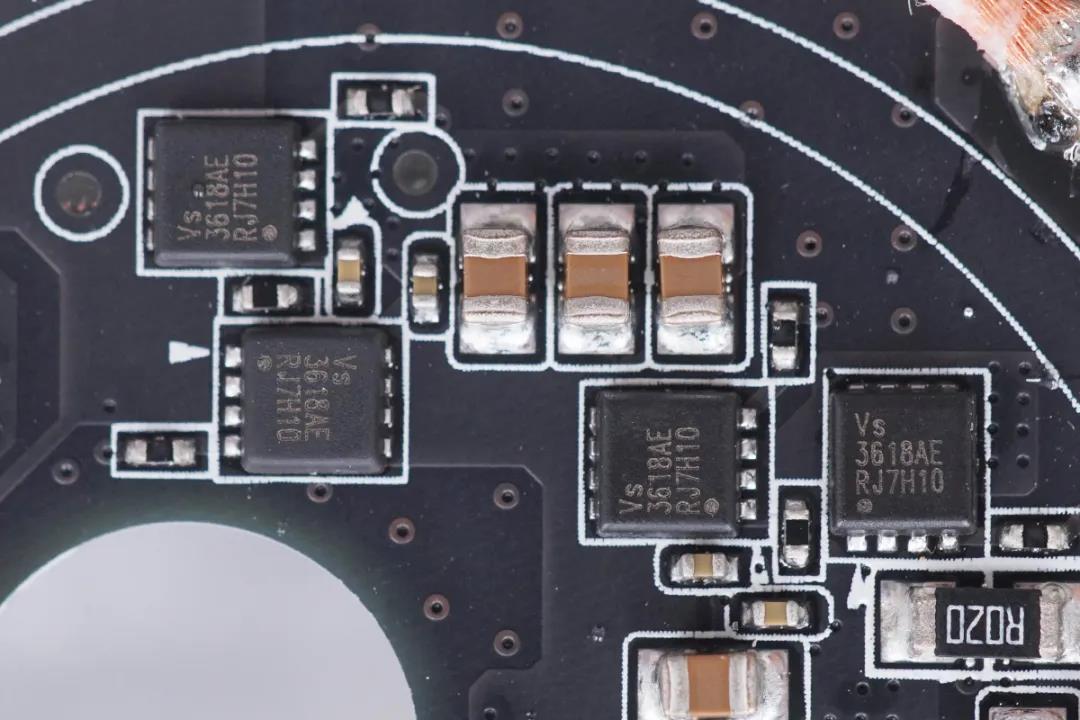

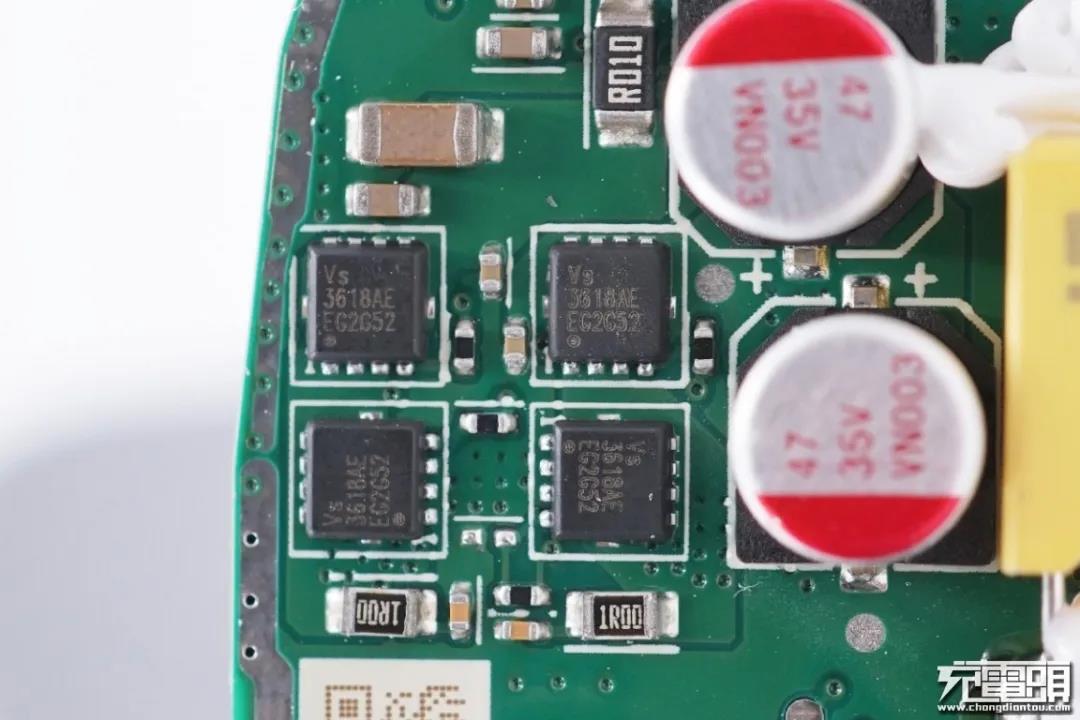

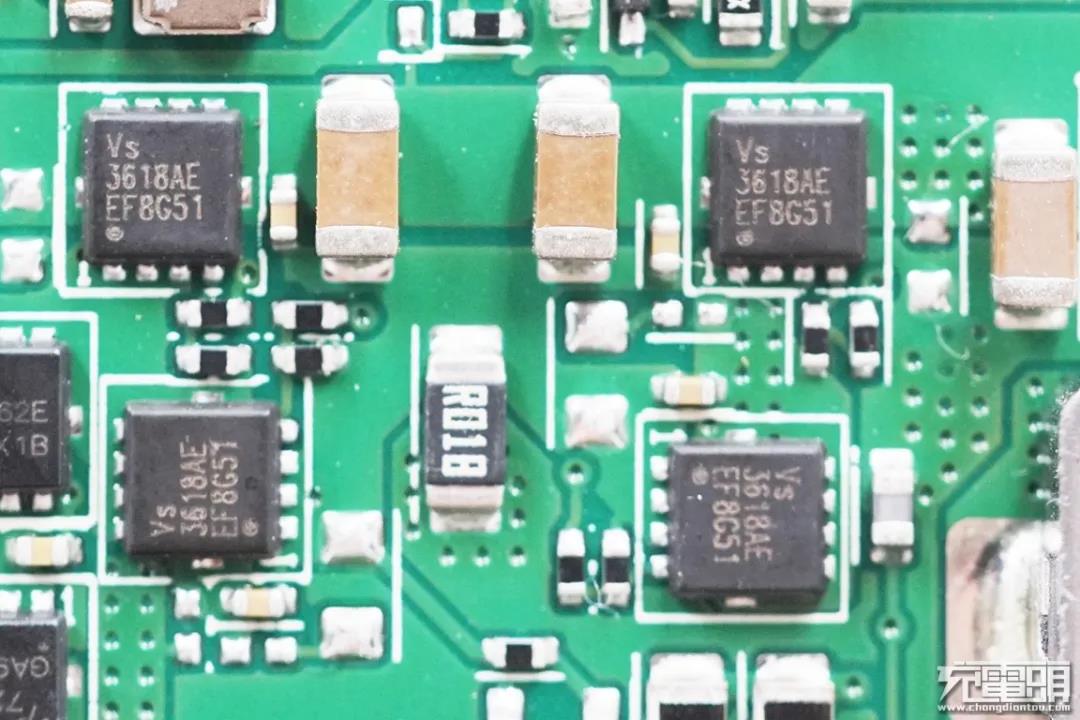

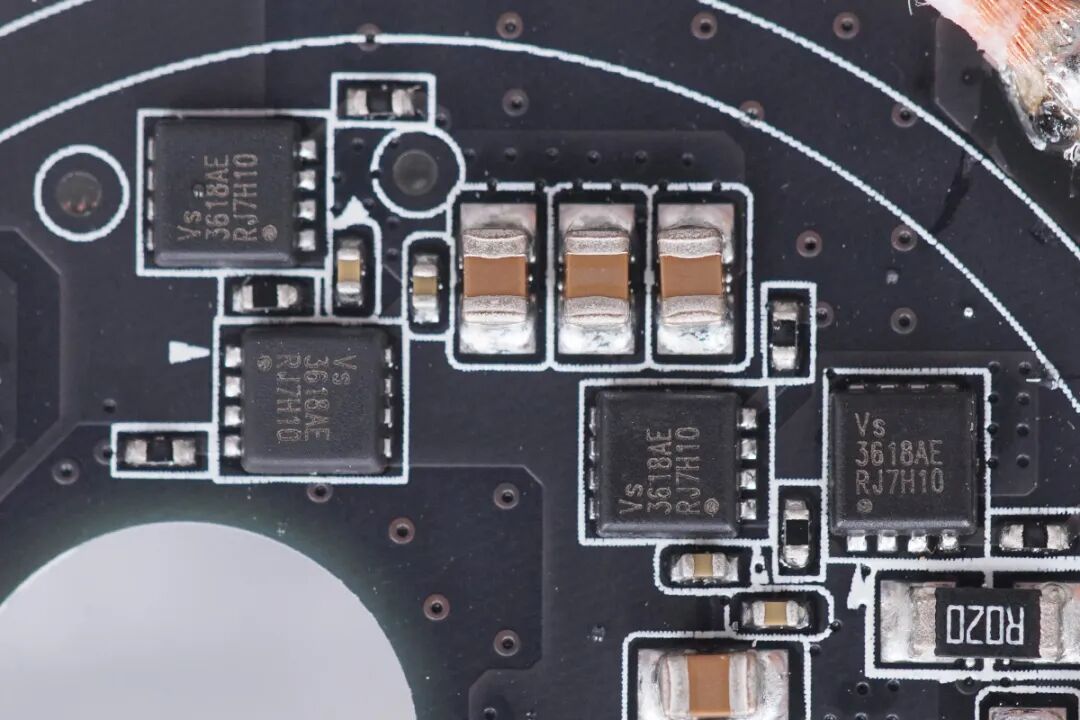

采用了4顆威兆VS3618AE用于無線充電器的線圈驅動。

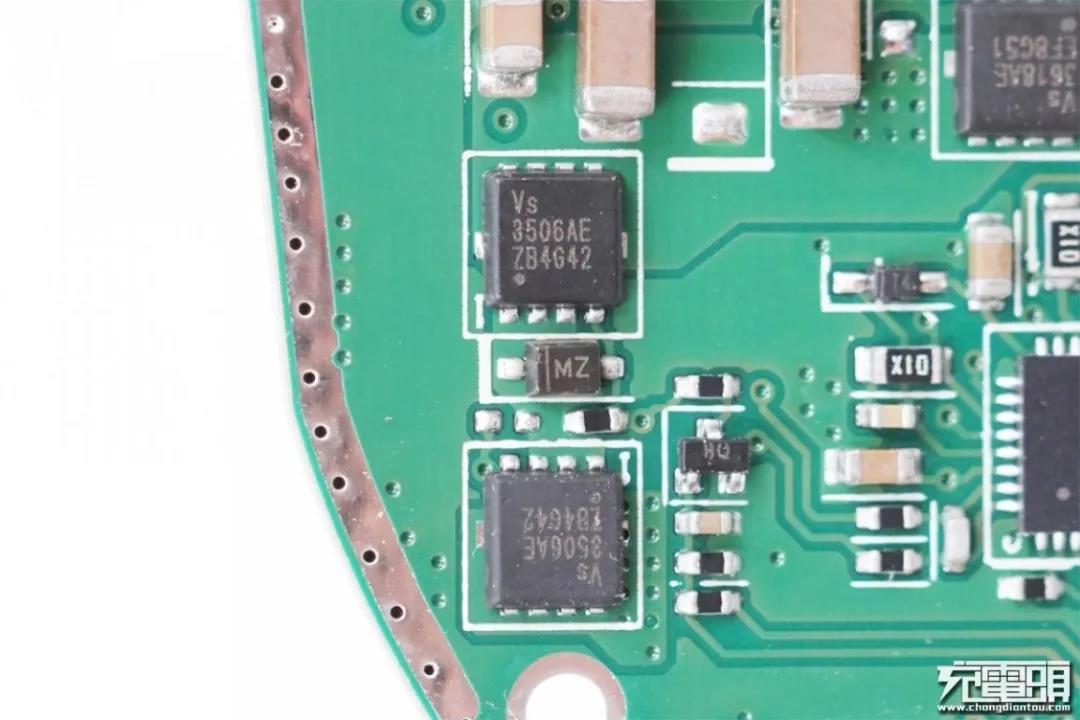

在輸入端設置了兩顆威兆半導體的PMOS，用于輸入保護，產品型號VS3506AE。

在DC-DC供電部分，采用了4顆威兆半導體VS3618AE，搭配南芯SC8701實現升降壓電壓轉換。

2、華為27W超級快充無線車充

華為27W超級快充無線車充創新性的使用風扇，從充電器和手機的接觸面進氣，首先帶走手機接收端產生的熱量，然后再冷卻內部線圈及其他元件，使整個充電器降溫，確保使用體驗并且可以持續高速快充，這個設計巧妙且罕見。

車充內部主控芯片采用易沖半導體CPS7101定制IC，為華為超級無線快充提供核心性能保證。使用南芯SC8701升降壓控制器，通過無線充電控制器控制進行電壓轉換，可以適配不同手機的需求，均能達到最高功率充電。華為在各個部分均設置了靜電防護和浪涌防護，可以大大提高產品可靠性，做到最好的用戶體驗，小編覺得，在看不見的地方替用戶著想，這點應該好評。

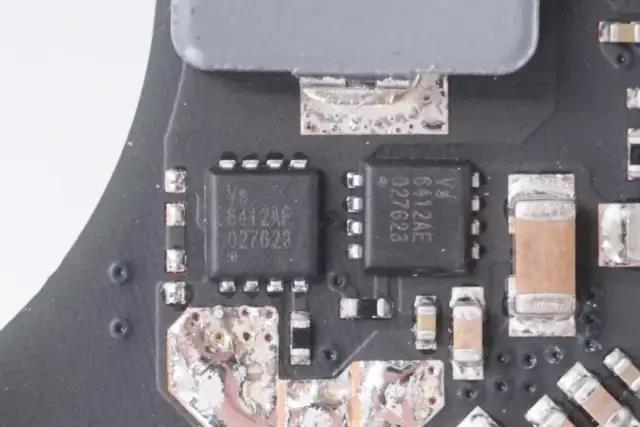

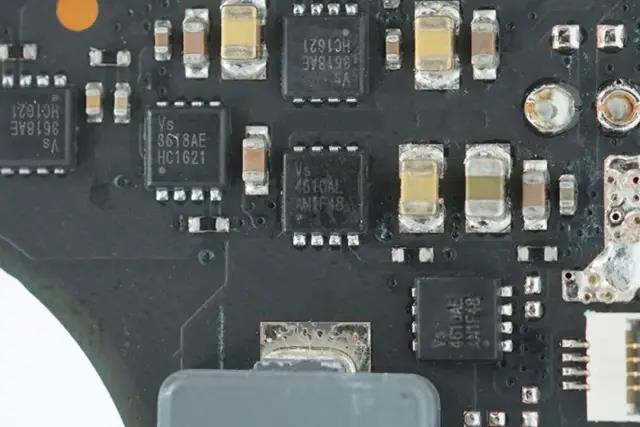

華為27W無線車載充電器內置兩顆威兆VS6412AE和兩顆威兆VS4610AE MOS，作為升降壓電壓轉換。

無線充電線圈驅動MOS為四顆威兆VS3618AE。

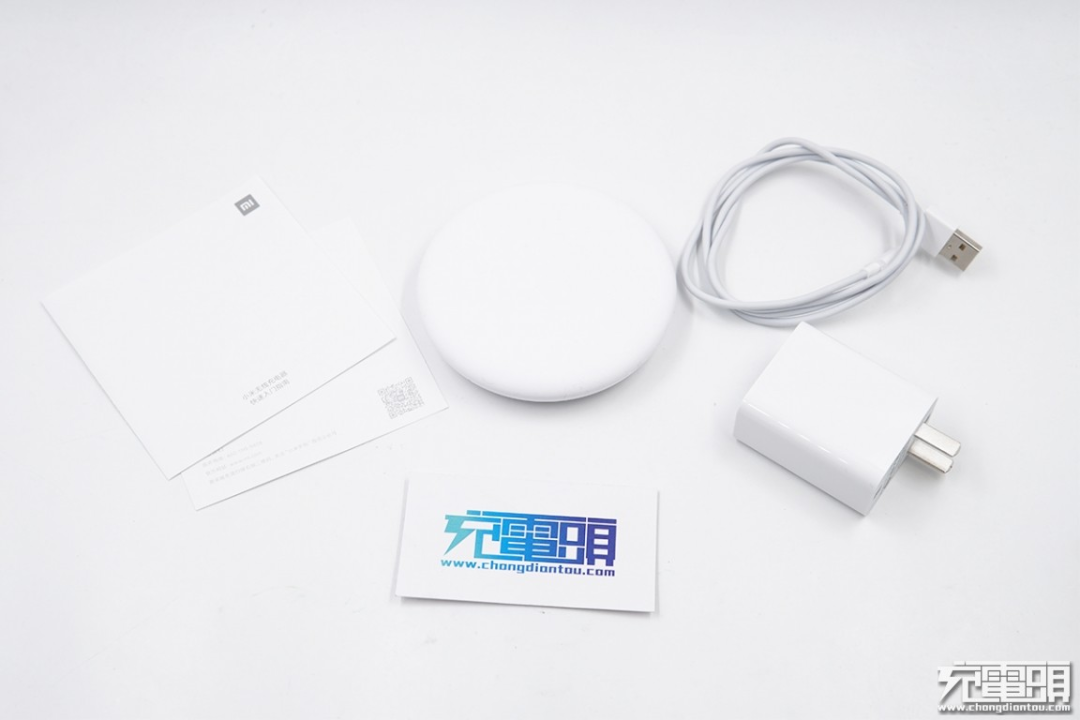

3、小米20W無線充電器

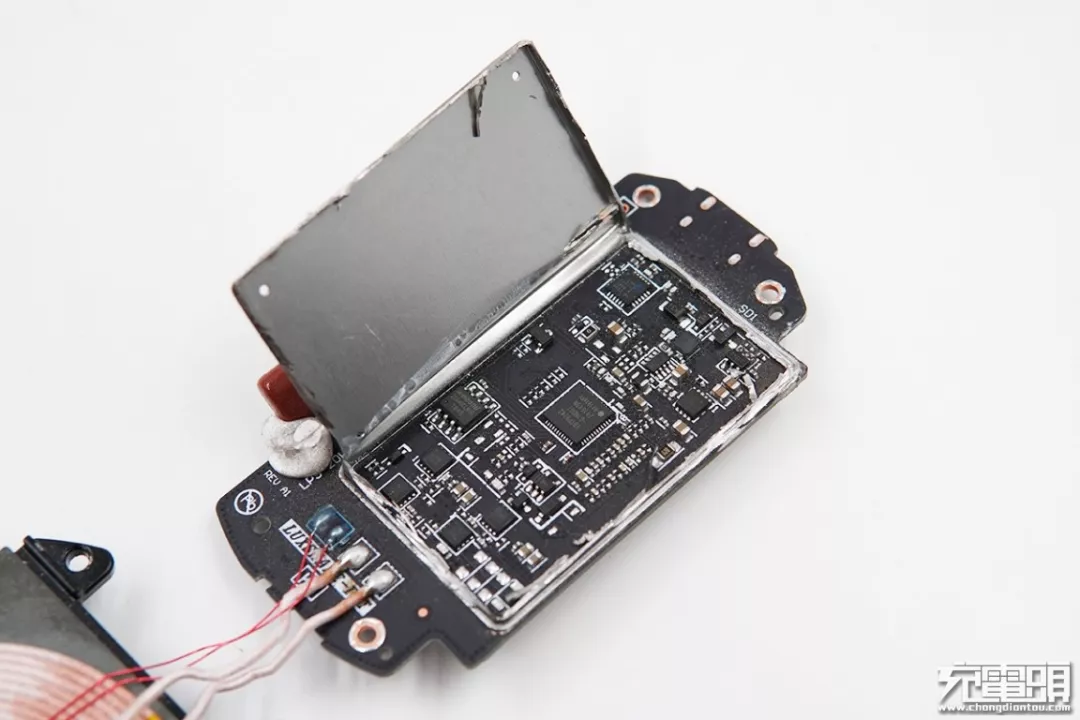

小米20W無線充做工精細，在低售價的同時，保持了高工藝，內置IDT無線充電方案，MPS定頻調壓降壓芯片和威兆半導體開關管，為避免過熱還內置了散熱風扇+散熱片的雙重散熱系統，可以將無線充電的熱量快速散發出去，降低溫升，提高體驗。

為了配合如此高的無線充電功率，小米9手機接收端無線充模組中采用了納米晶材料替代磁性材料，更加超薄、磁性更強，也就是效率會更高，發熱更少。

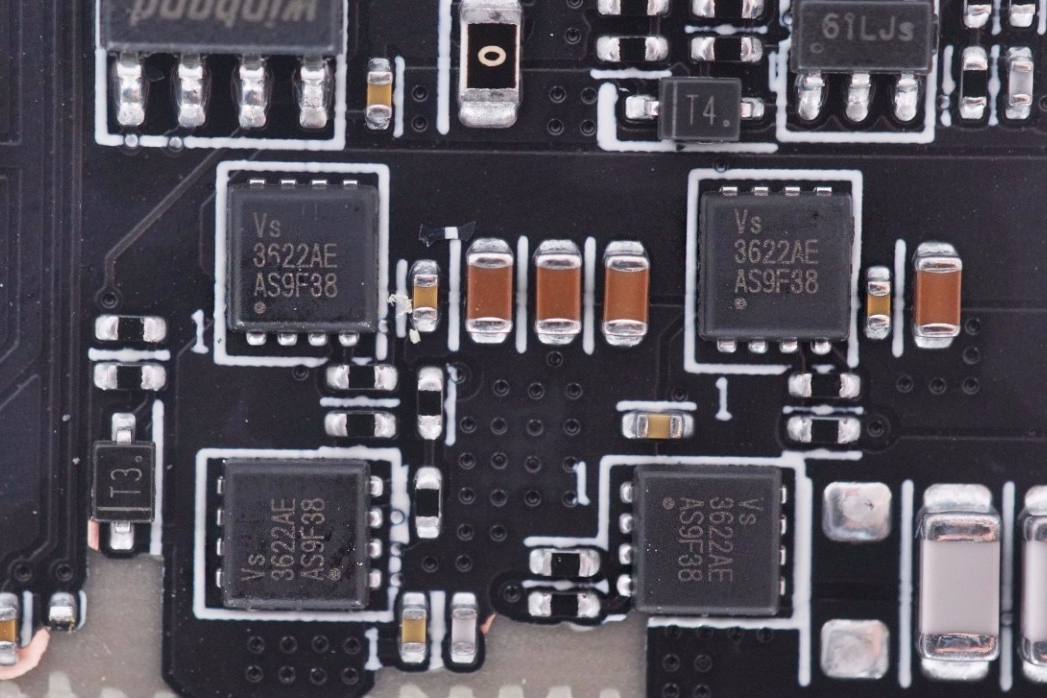

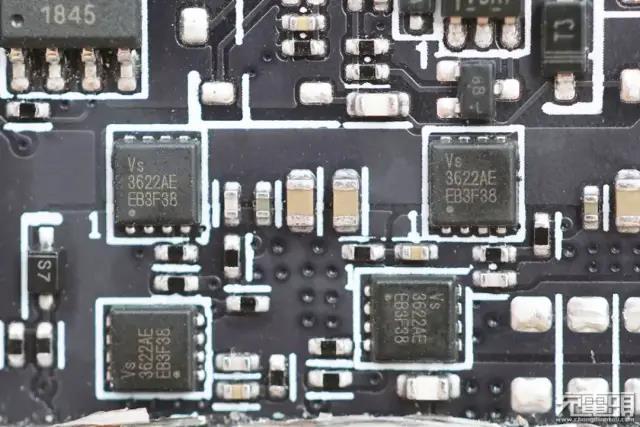

小米20W無線充電器內置4顆威兆VS3622AE 功率管，用來驅動無線充電線圈。

4、小米30W立式風冷無線充電器

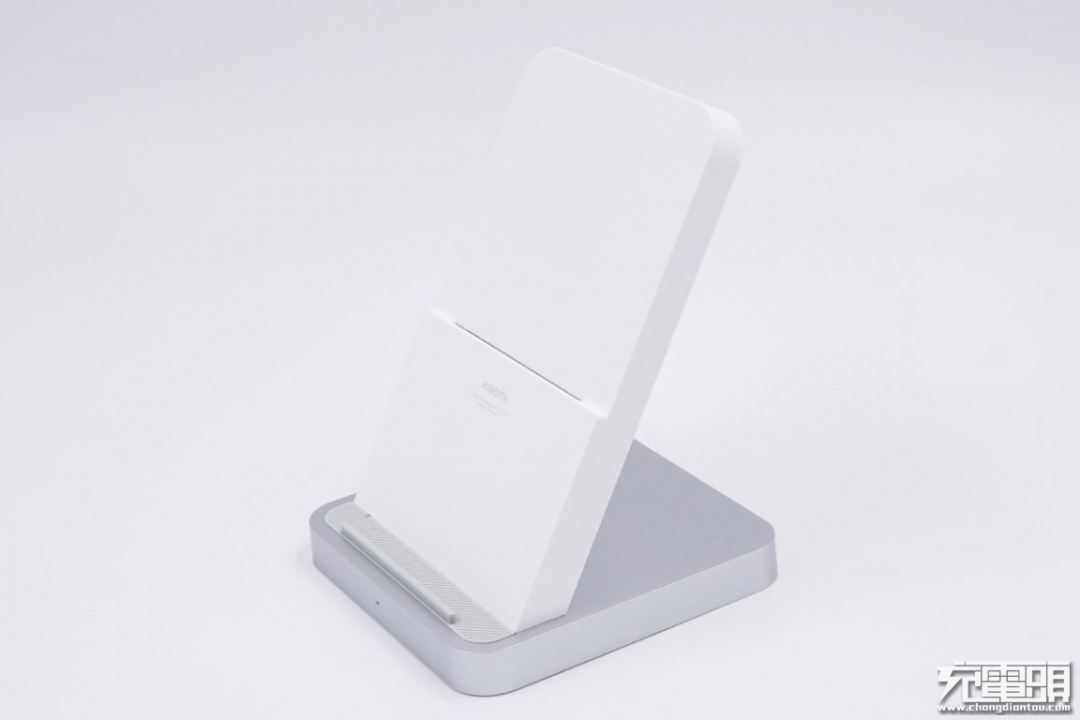

小米30W立式風冷無線充電器設計簡約，由白色面板和灰色底座構成，正面居中位置設有一個長條形的出風口，在手機無線充電時，無線充內部的散熱風扇可以將手機的熱量吹走，保證手機能夠長時間處于大功率快充狀態。

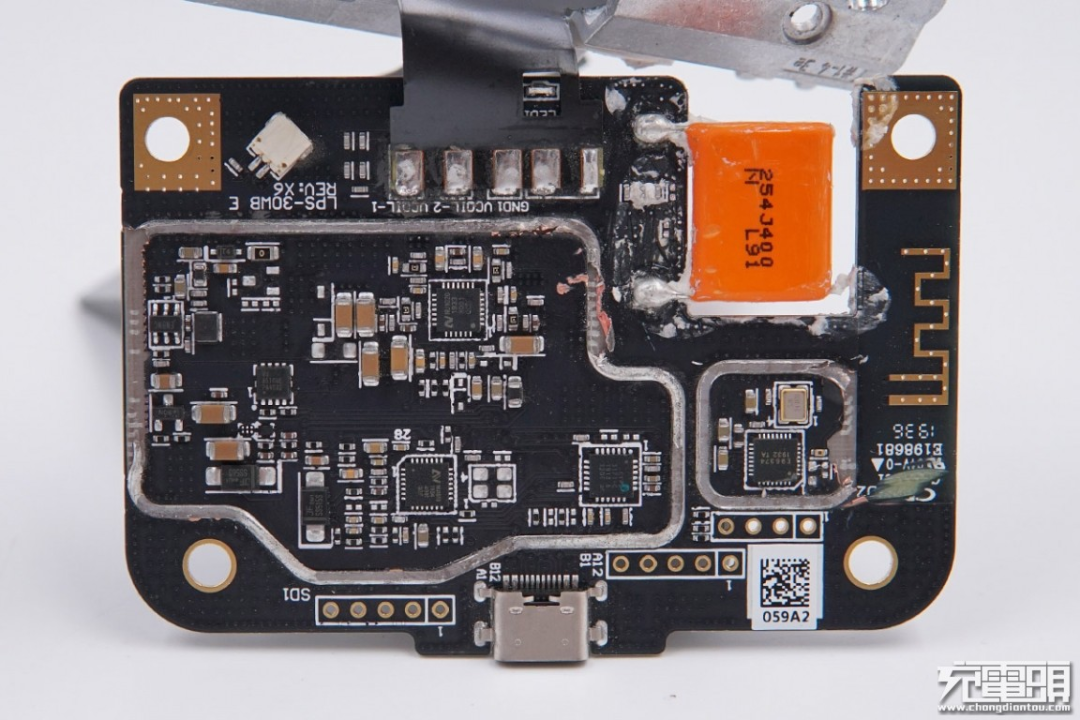

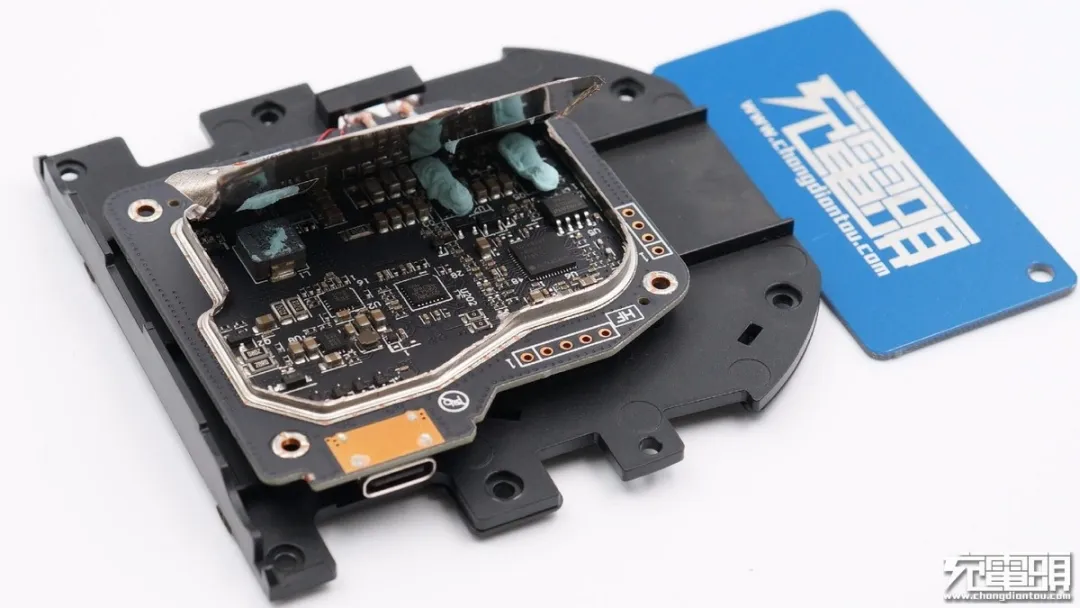

充電頭網通過拆解發現，小米30W立式風冷無線充電器內部采用伏達全套無線充電方案，PCB板不僅精簡，兩顆芯片便搞定了無線充電發射功能；同時，這款無線充電器還采用了一顆賽普拉斯的協議芯片和一顆威兆的MOS。

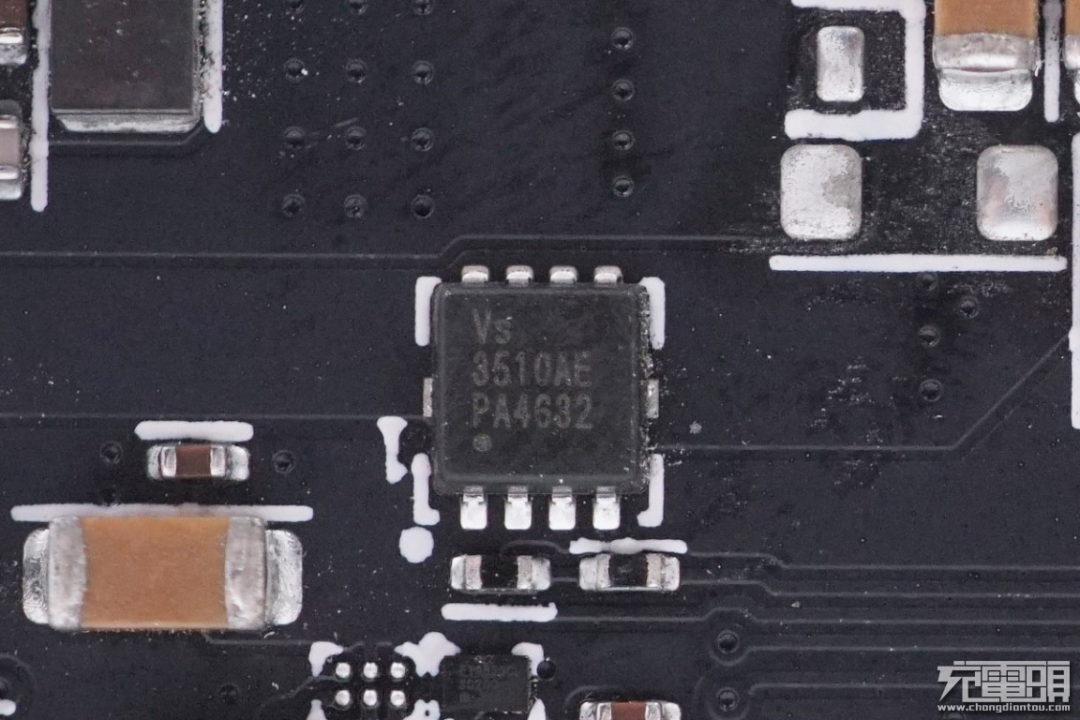

小米30W立式無線充電器采用威兆VS3510AE PMOS管，作為輸入保護。

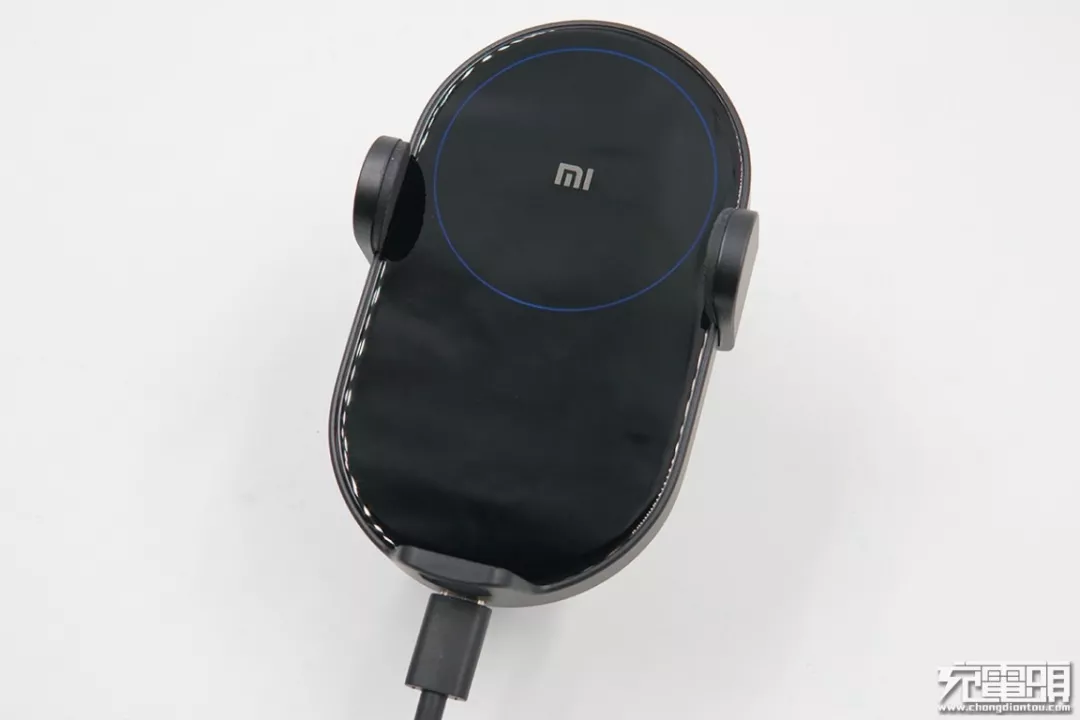

5、小米20W無線車充

小米20W無線車充是一款支持紅外感應無線充車載產品，具備感應伸縮、單手操作自動鎖緊、雙重智能散熱等特點。產品正面采用采用一體化 2.5D 玻璃材質作為充電面板，接電后藍色環狀迎賓燈亮起。

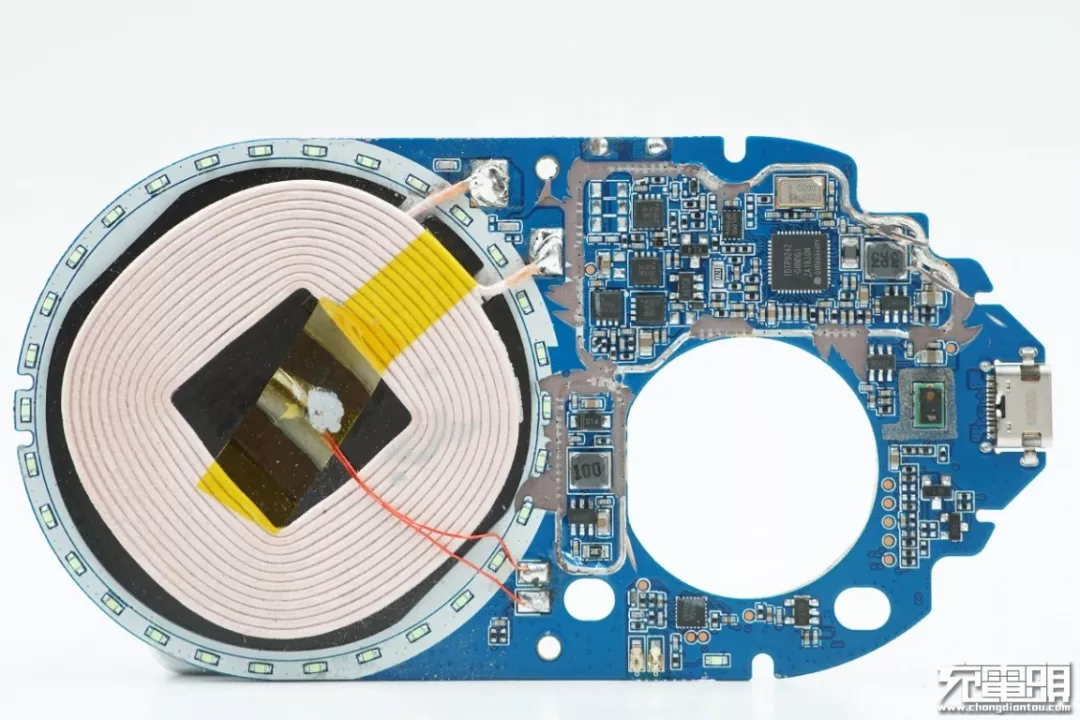

充電頭網通過拆解發現，這款無線充電器內部設置了兩個降壓供電電路，一路用于主控芯片供電，另一路用于散熱風扇供電；無線充電線圈則直接通過外部適配器提供高壓供電，并由IDT主控芯片控制威兆半導體的線圈驅動MOS完成無線充電發射功能。

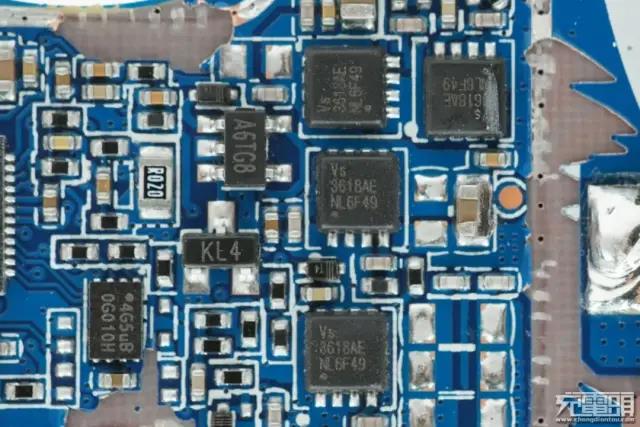

小米20W無線車充內置4顆威兆VS3618AE組成H橋，用于無線充電線圈的驅動。

6、OPPO 40W無線閃充充電器

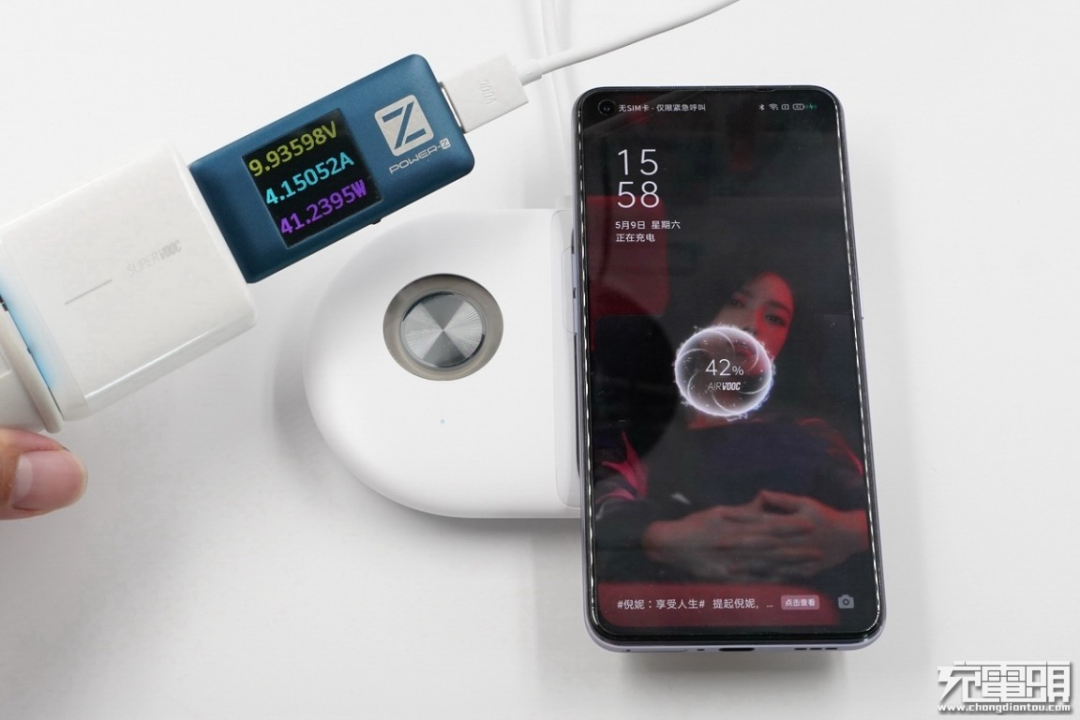

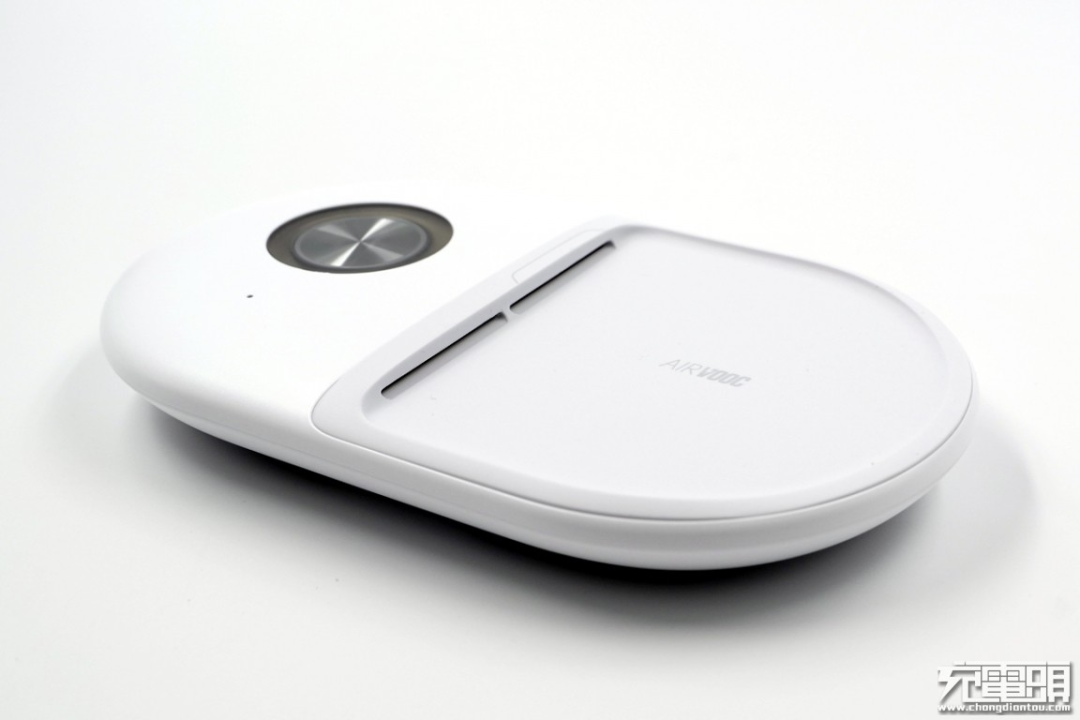

OPPO這款40W無線閃充充電器機身扁平圓潤，表面啞光處理，不僅使用手感好而且攜帶也方便。產品將40W無線充和散熱功能結合在一起，不僅充電速度快而且將溫度控制的很好，是OPPO Ace2最好的無線充電伴侶。

充電頭網通過拆解了解到，OPPO 40W無線快充充電器內部采用了降壓供電和升壓發射輸出架構，其中降壓電路采用了MPS同步整流降壓轉換器；升壓電路里采用了TI同步升壓轉換器搭配自家功率模塊為發射端線圈供電，并由無線充主控芯片IDTP9247控制威兆的線圈驅動MOS管進行輸出。

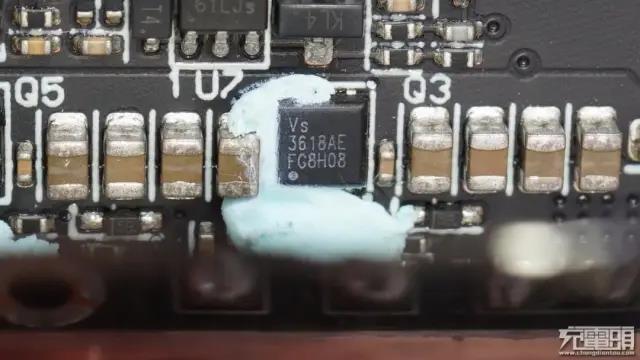

OPPO 40W無線快充充電器內置4顆威兆半導體的VS3618AE MOS管組成H橋，用于無線充電線圈的驅動。

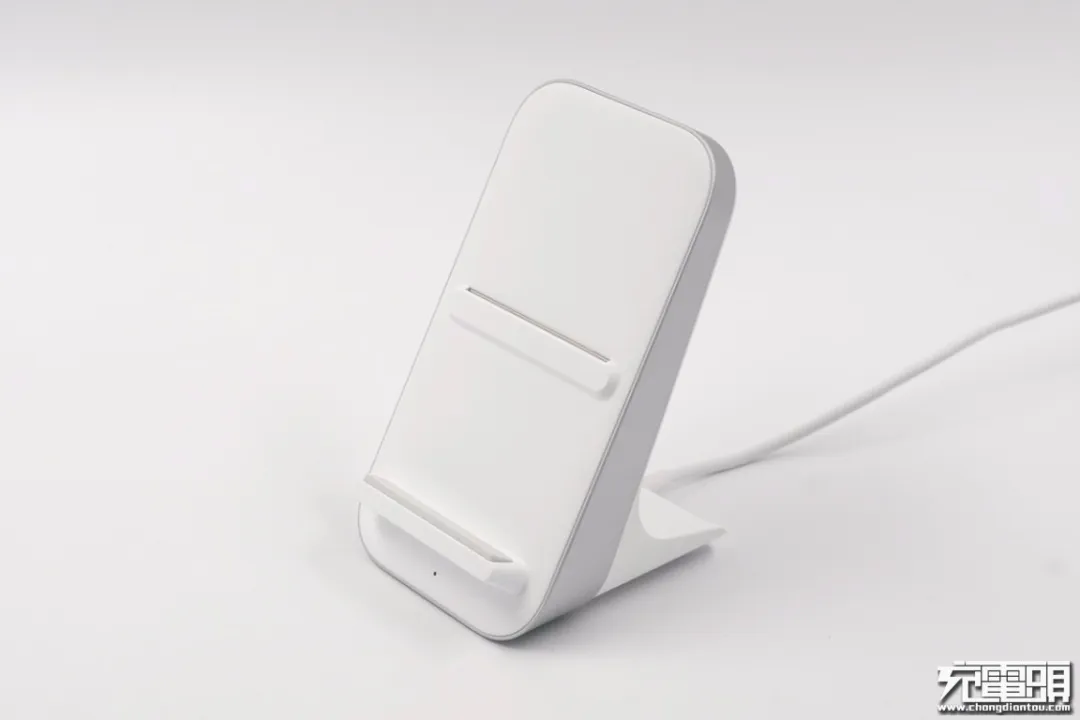

7、一加30W閃充無線充電器

一加30W無線充電器采用適配器與無線充一體設計，無線充電器部分由立訊精密代工，整體做工扎實。內置離心式散熱風扇，可有效降低手機在無線充電時的溫升。

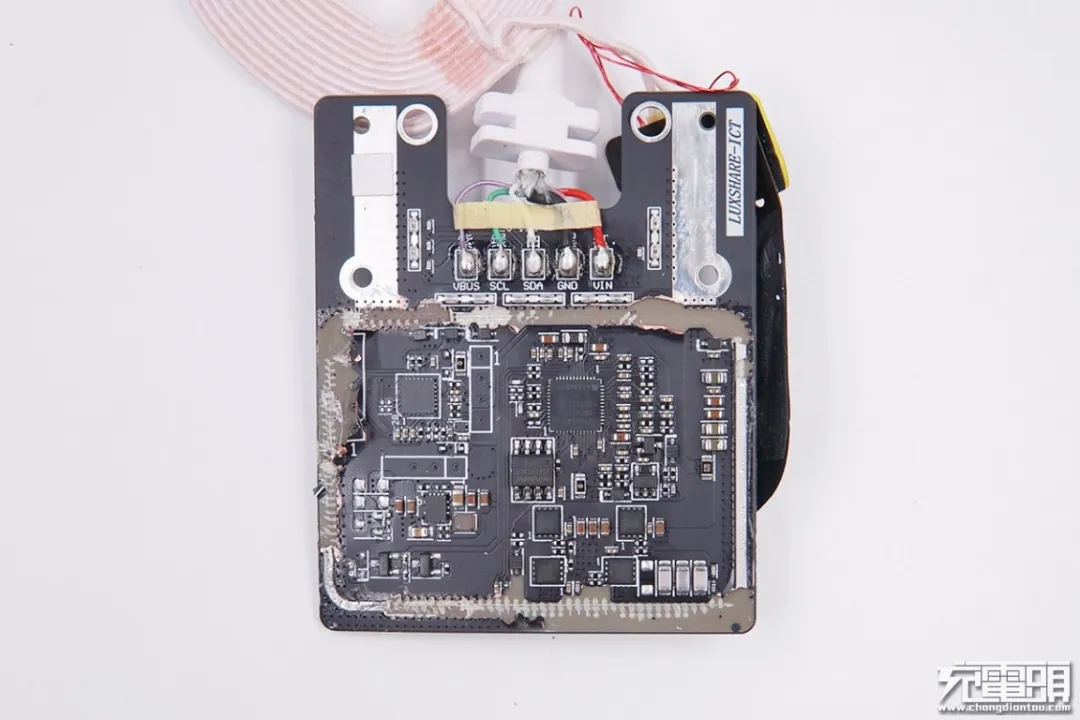

充電頭網通過拆解了解到，一加30W無線充電器無線充電部分采用了降壓供電方式，其中DC輸入通過降壓轉換器實現降壓轉換后，用于無線充電主控芯片、單片機、散熱風扇等部件供電；無線充電由IDTP9247主控芯片控制威兆線圈驅動MOS管進行輸出。

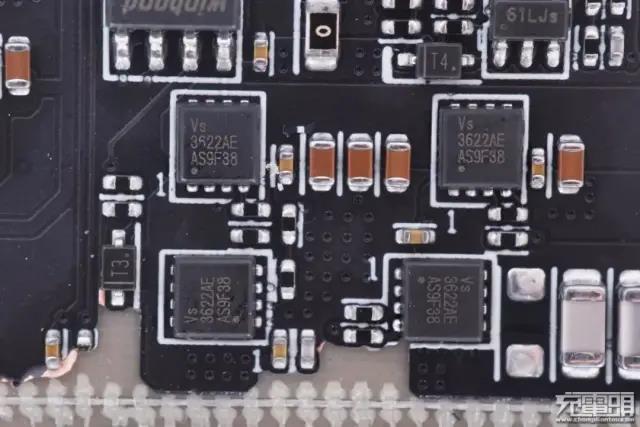

一加30W無線充電器內置4顆威兆半導體的VS3622AE MOS管組成H橋，用于無線充電線圈的驅動。

8、魅族27W無線充電器

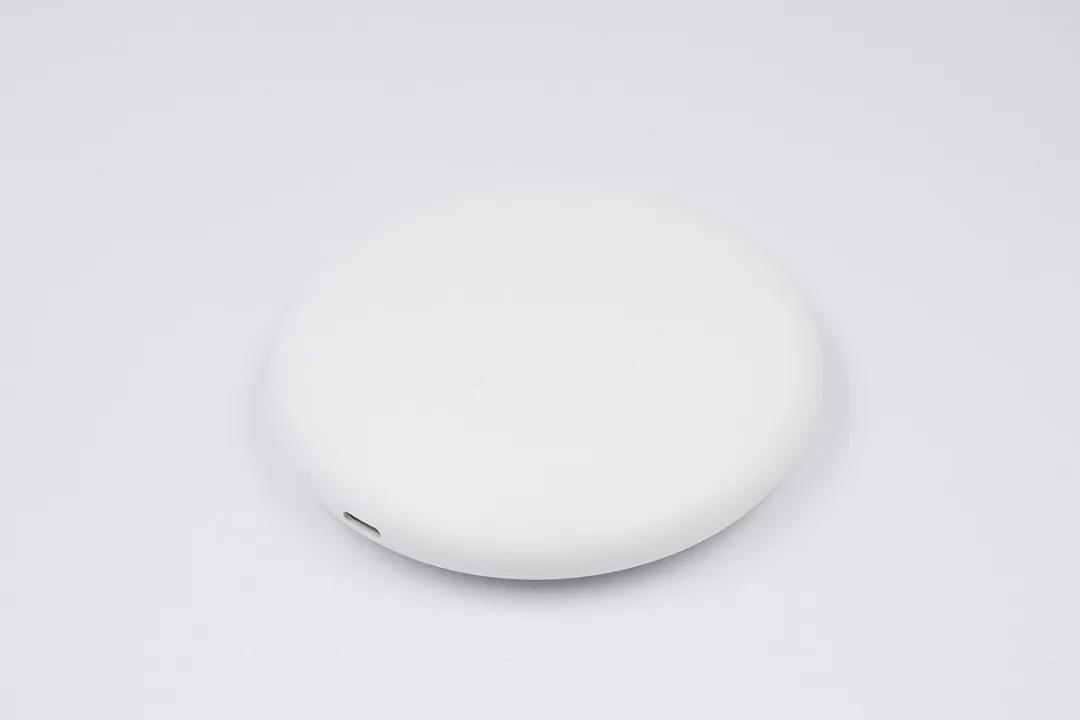

魅族27W無線超充板采用圓餅狀外觀，正面為純白色硅膠材質，手機在無線充電器時，可起到很好的防滑效果。此外，在正面設有四顆小凸點，可支撐手機，使手機和無線充電器之間留有移動的間隙，有利于散熱。

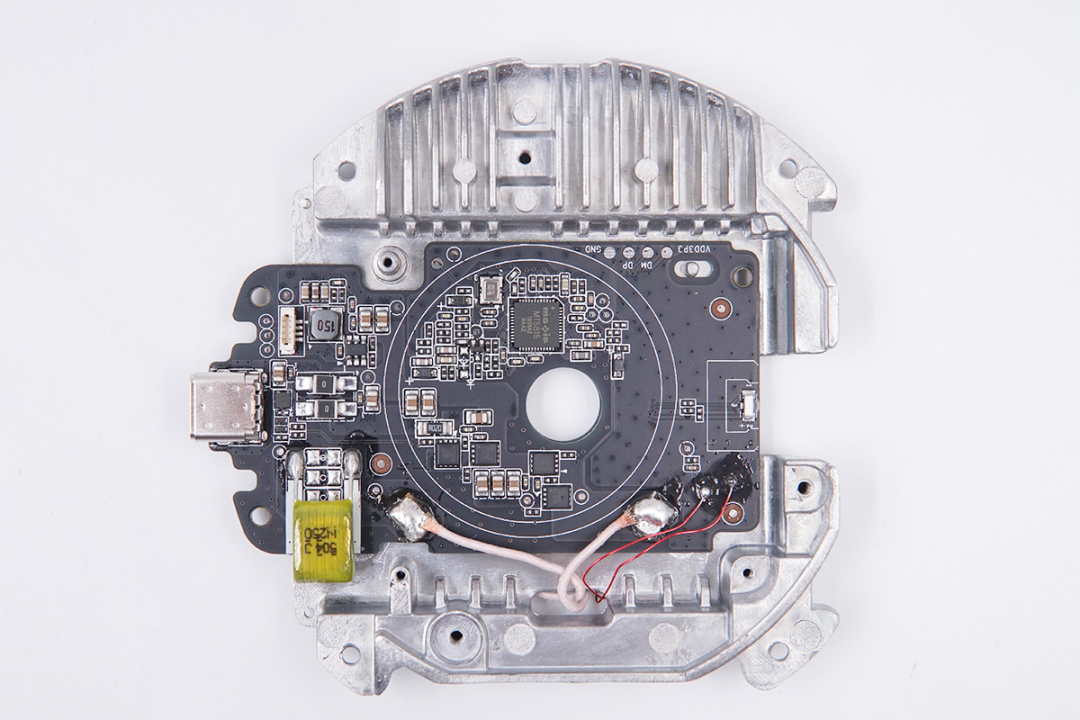

充電頭網通過拆解了解到，魅族27W無線充電器內部使用了大塊的鋁合金散片，同時還增加了主動散熱風扇。采用美芯晟無線充電主控芯片，并選用威兆MOS作為無線充電線圈驅動。

魅族27W無線充電器內置4顆威兆VS3618AE MOS管組成H橋，用于無線充電線圈的驅動。

充電頭網總結

2020年，大功率無線快充領域呈現出百花齊放的局面，多款大功率無線快充產品扎堆發布，形成了一個新興的市場，同時也讓無線充電技術迎來了一個全新的發展階段。

而從目前的市場格局來看，大功率無線快充技術基本掌握在品牌手機廠商手中，無線快充快充配件也均由手機廠商自行設計開發，具有較高的技術壁壘，第三方替代的可能性不大。這樣一來，一方面給原裝配件帶來了巨大的出貨量，另一方面也對原裝配件的性能提出更高的要求。

威兆半導體在功率器件領域深耕多年，無論是有線快充市場還是無線充電市場，均占有較大的份額。伴隨著大功率無線快充市場的興起，威兆MOS憑借過硬的產品品質和全面的服務，更是獲得了華為、小米、OPPO、一加、魅族等一大批標桿性客戶的認可，成為消費類電源領域功率器件中的一顆新星。

相信在未來，威兆半導體將持續深耕消費類電源市場，并與產業鏈上下游企業深度配合，為用戶帶來更多更經典的產品。
